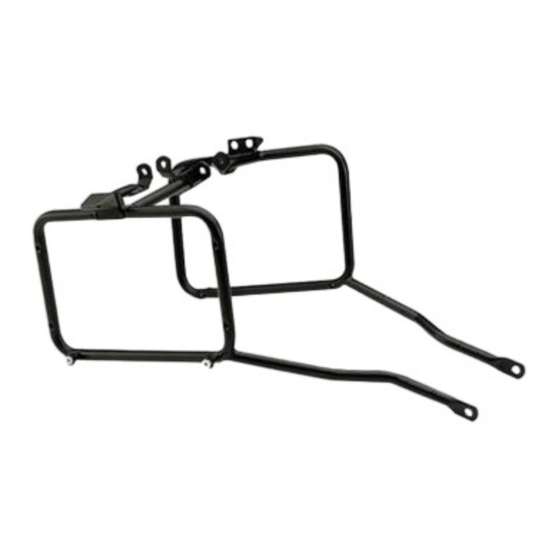

PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER
PORTE-VALISES LATÉRAUX SPÉCIFIQUE - SPEZIFISCHES STAHLROHR-SEITENTRAEGER
PORTA MALETAS LATERALES ESPECÍFICO
TRIUMPH TIGER 1050 ‘2007’
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG - INSTRUCCIONES DE MONTAJE
B
D
A
1
2
PONTE DI RINFORZO
SUPPORT
SUPPORTO
PONT DE RENFORT
SUPPORT
VERSTÄRKUNGSBRÜCKE (=
STABILITÄT)
SUPPORT
PUENTE CHASSIS
HALTERUNG
SOPORTE
Q.TY n.2
Q.TY n.1
(Dx-Sx)
C
3
4
VITE TEF M8x20mm
VITE TSCEI M6x40mm
SCREW M8x20mm
SCREW M6x40mm
VIS M8x20mm
VIS M6x40mm
SCHRAUBE M8x20mm
SCHRAUBE M6x40mm
TORNILLO M8x20mm
TORNILLO M6x40mm
Q.TY n.4
Q.TY n.2
3
B
5
FUNGHETTO Z125
SIDE SUPPORT
CHAMPIGNON
KOFFER BEFESTIGUNGSTöPSEL
BRIDA
Q.TY n.2
1
© Copyright 070108AB-Rev01, 1/3
Publicité
Manuels Connexes pour GIVI PL727
Sommaire des Matières pour GIVI PL727
- Page 1 PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER PORTE-VALISES LATÉRAUX SPÉCIFIQUE - SPEZIFISCHES STAHLROHR-SEITENTRAEGER PORTA MALETAS LATERALES ESPECÍFICO TRIUMPH TIGER 1050 ‘2007’ PONTE DI RINFORZO SUPPORT VITE TEF M8x20mm VITE TSCEI M6x40mm FUNGHETTO Z125 SUPPORTO PONT DE RENFORT SCREW M8x20mm SCREW M6x40mm SIDE SUPPORT SUPPORT...
- Page 2 PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER PORTE-VALISES LATÉRAUX SPÉCIFIQUE - SPEZIFISCHES STAHLROHR-SEITENTRAEGER PORTA MALETAS LATERALES ESPECÍFICO TRIUMPH TIGER 1050 ‘2007’ ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS INSTRUCTIONS DE MONTAGE - BAUANLEITUNG - INSTRUCCIONES DE MONTAJE © Copyright 070108AB-Rev01, 2/3...
- Page 3 (ITEM 5) INSERTED INTO HOLE FOR REAR CASE MOUNTING POINT. SEE PICTURE D. CHECK THAT ALL SCREWS ARE TIGHT AND HARDWARE IS SECURE BEFORE ATTACHING YOUR GIVI CASES. ENJOY YOUR RIDE. INSTRUCCIONES DE MONTAJE ANCLAR EL PORTA MALETAS AL SR225 (NO INCLUIDO EN EL PAQUETE) COMO SE MUESTRA EN LA IMAGEN “B” Y DESPUES AL ESTRIVO DE LA MOTOCICLETA (IMAGEN “C”).
