Description de l'appareil
Fig. 12-3: Clavier
12.5.4 Schéma de câblage du clavier
X3 X2
LED4
LED2
S1
BOUTON COUP DE POING D'ARRÊT D'URGENCE
S2 S3 S4

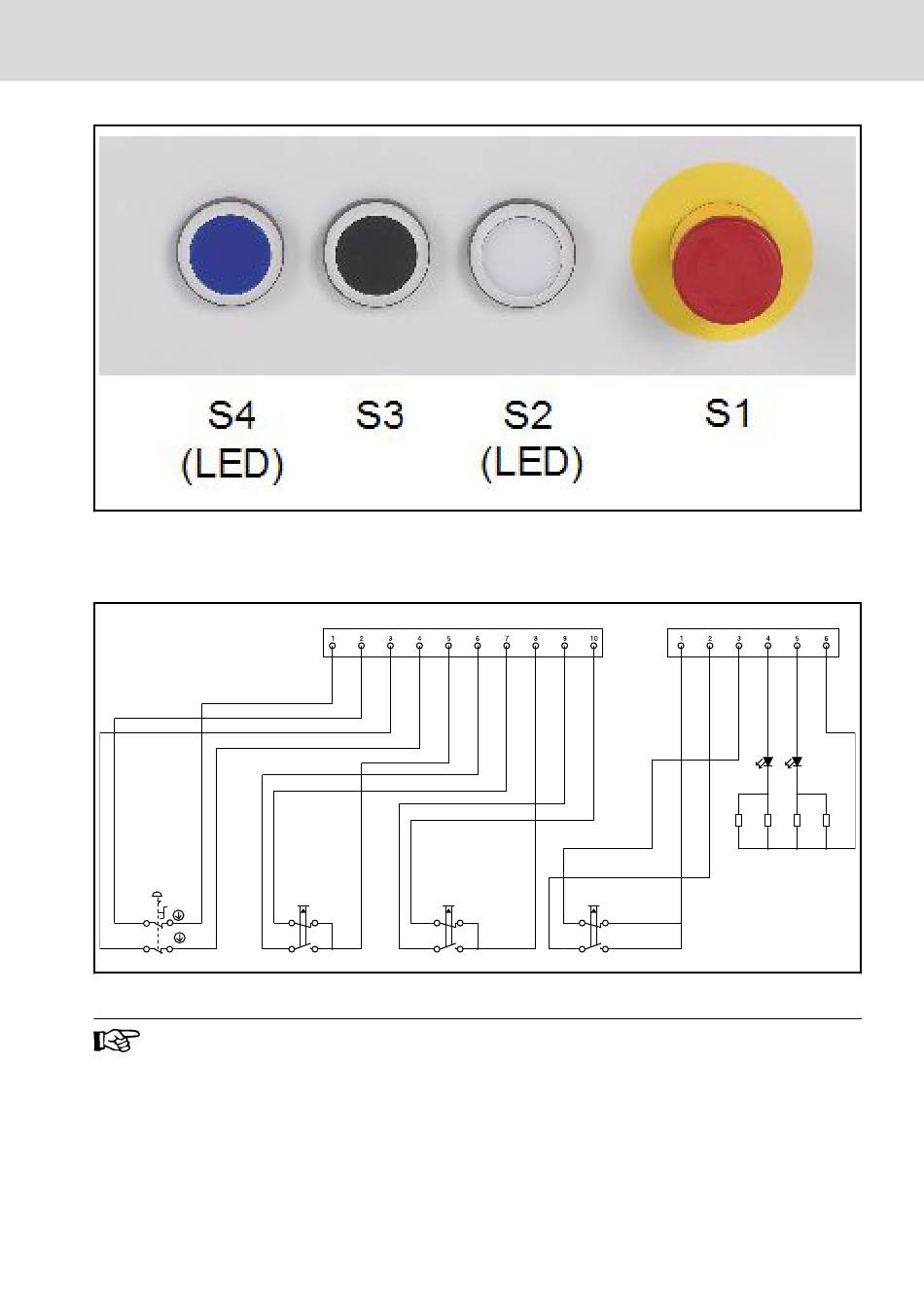

Fig. 12-4: Schéma de câblage du clavier
Chaque contact peut être chargé par un maximum de 500 mA.
