4
N° de modèle : 040-1192-0

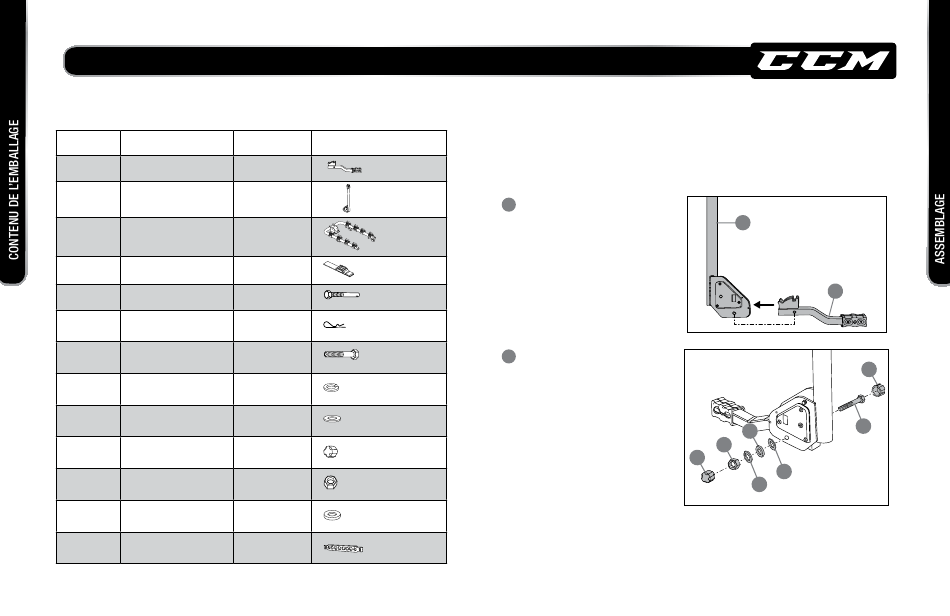

CONTENU DE L'EMBALLAGE
NUMÉRO DE
DESCRIPTION
PIÈCE
Stinger* avec arrimage de
A
2 po (5 cm)
Mât de support principal avec
B
capuchon de mât
C
Bras du
porte-vélos
D
Sangle de chargement
E
Cheville anti-oscillation
F
Pince de goupille de cheville
Boulon : 3 1/4 po (8,3 cm) L,
G
3/4 po (19 mm)
Rondelle à ressort : 1/2 po
H
(13 mm)
I
Rondelle plate : 1/2 po (13 mm)
Cache-tête de protection :
J
3/4 po (19 mm)
Écrou de blocage en nylon :
K
3/4 po (19 mm)
Rondelle de plastique : 1/2 po
L
(13 mm)
M
Sangle de berceau
QUANTITÉ
ILLUSTRATION
1
1
1
1
1
1
2
3
3
4
2
2
12
OUTILS NÉCESSAIRES LORS DE L'ASSEMBLAGE
•
Clé à cliquet de 3/4 po (19 mm)
•
Clé de 3/4 po (19 mm)
•
Tournevis cruciforme n° 3
ASSEMBLAGE DU PORTE-VÉLOS
Alignez les ouvertures se trouvant à l'extrémité
1
inférieure du mât de support central (B) avec les
ouvertures correspondantes du stinger (A).
2
Insérez le boulon (G) dans les ouvertures alignées
et serrez fermement en utilisant une rondelle
plate (I), une rondelle en plastique (L), une
rondelle à ressort (H) et un écrou de blocage en
nylon (K). Serrez l'écrou en utilisant la clé de 3/4
po (19 mm), (non comprise).
Remarque : Utilisez le cache-tête de protection (J)
pour fermer la tête de boulon et l'écrou.
B
A
J
G
L
K
J
I
H
5
