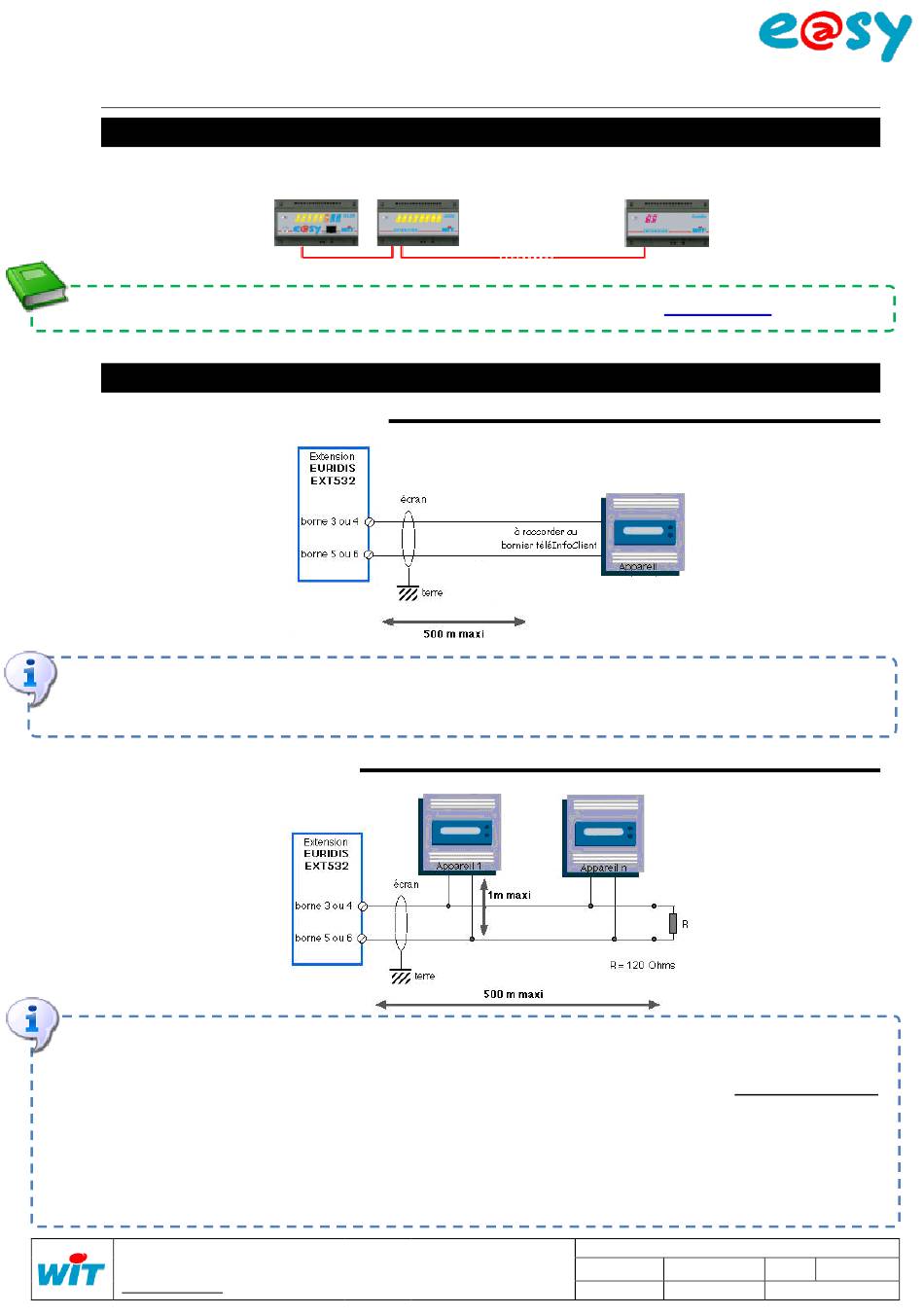

Extension EURIDIS
Implantation
L'Extension EURIDIS s'intègre sur le réseau ExtenBUS de l'e@sy comme toute autre
Extension.
Pour plus d'informations, consulter le Manuel d'Installation e@sy :
Raccordement
Télé-Information Client
La liaison entre l'e@sy et le compteur s'établit sur le bornier « Télé-Information Client » du
compteur. Cette liaison n'est pas polarisée.
Il est préconisé d'utiliser un câble de type SYT 1 – 6/10.
EURIDIS (Téléreport)
La liaison entre l'e@sy et le(s) compteur(s) s'établit sur le bornier téléreport (EURIDIS) du
compteur. Cette liaison n'est pas polarisée.
Il est préconisé d'utiliser un câble de type SYT 1 – 6/10 en conservant une topologie linéaire.
Il est nécessaire de mettre une résistance de 120Ω (1/4W) en fin de bus.
Les bornes 5 / 7 et 6 / 8 sont doublées pour permettre une répartition des câbles lorsque le
nombre de compteurs est important. La longueur maximale est commune à ces bornes ; il
ne s'agit pas de deux bus différents.
En topologie étoile, c'est la somme des branches qui ne doit pas dépasser 500m.
Home II - 138, av. Léon Bérenger
F-06706 St Laurent du Var Cedex
http://www.wit.fr
Tel
: +33 (0)4 93 19 37 37
Fax
: +33 (0)4 93 07 60 40
Hot-line
: +33 (0)4 93 19 37 30
Télécharger
EURIDIS & TELE-INFORMATION CLIENT
Réf. Doc
DTE/0038
Version
1.2
Date
19-07-10
Page 9 / 21
