Accessoires fournis
Vérifiez que les accessoires suivants ont été fournis avec le produit.
□
□
Support de fixation x 2
Boulon à tête fraisée (M10) x 2
□
□
Boulon M8 x 4
Rondelle frein M8 x 4
□
□
Boulon M10 x 4
Rondelle plate M8 x 4
□
□
Boulon M16 x 8
Rondelle frein M16 x 4
Précautions d'utilisation
•
L'installation, la dépose ou le transport du Moniteur LCD doivent être réalisés par un technicien qualifié. Le Moniteur
LCD est grand et lourd. Son installation demande des connaissances et des compétences particulières.
•
Les clients ne doivent pas essayer d'installer, déposer ou transporter le Moniteur LCD eux-mêmes.
•
SHARP ne peut être tenu pour responsable en cas d'accidents ou de dommages causés par une installation incorrecte ou
une fausse manœuvre.
•
L'installation demande deux cadres d'acier en H placés verticalement avec des trous alésés pour les vis de montage. Pour
plus d'information, contactez votre revendeur.

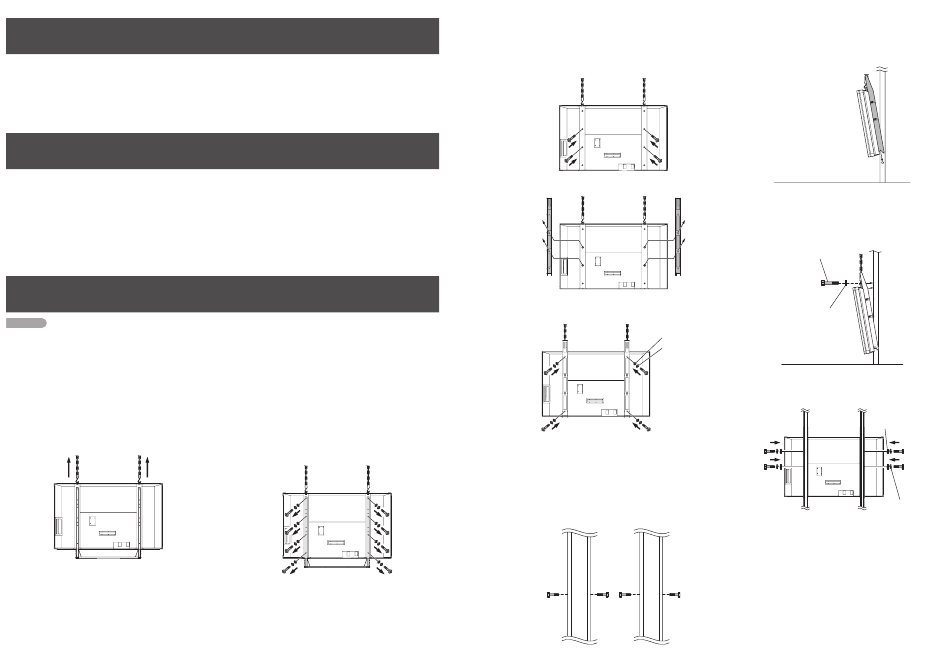

Procédure d'installation
Attention
•
Le Moniteur LCD est grand et lourd. Il doit être déplacé avec un dispositif de levage (palan à chaîne, etc.).
•
Quatre personnes sont nécessaires pour effectuer l'installation.
1
Placez le Moniteur LCD en face du cadre d'acier en
H sur lequel il sera fixé.
2
Insérez les crochets du dispositif de levage dans les
boulons à oeil du Moniteur LCD et soulevez
légèrement le moniteur.
•
Soulevez le moniteur de sorte que les chaînes de
levage soient tendues.
□
Rondelle plate M16 x 4
□
Rondelle plate M10 (boulon à tête fraisée) x 2
□
Mode d'emploi (le présent document)
3
Enlevez les boulons de montage du support à
l'arrière et détachez le Moniteur LCD du support.
•
Desserrez les 8 boulons graduellement et de façon
homogène.
S'il est difficile de desserrer les boulons, soulevez
légèrement le moniteur avec le dispositif de levage
pour réduire la charge sur les boulons.
•
Vérifiez fréquemment l'état du levage afin d'éviter que
le Moniteur LCD ne tombe.
- 2 -
4
Fixez les supports de fixation à l'arrière du Moniteur
LCD.
1)
Mettez en place les 4 boulons M16 fournis, 2 à
droite et 2 à gauche comme indiqué ci-dessous, et
serrez légèrement les boulons.
2)
Mettez en place les supports de fixation en insérant
les boulons dans les 2 trous au milieu.
3)
Maintenez les supports de fixation avec les 4
boulons M16 fournis insérés dans les 2 trous
restant sur chaque côté.
Rondelle plate M16
Rondelle frein M16
4)
Serrez complètement les boulons qui ont été serrés
à moitié à l'étape 1).
5
Fixez les boulons M10 fournis sur le cadre d'acier
en H de façon à pouvoir accrocher le Moniteur LCD
(supports de fixation).
1)
Fixez les boulons des deux côtés des cadres droit
et gauche et assurez-vous que les 4 boulons sont
alignés à la même hauteur.
6
Fixez le Moniteur LCD (supports de fixation) sur le
cadre d'acier en H.
1)
Accrocher le bas des supports de fixation sur les
boulons fixés à l'étape 5.
2)
Vérifiez que les supports de fixation sont bien
accrochés puis mettez en place les 2 boulons à
tête fraisée fournis.
3)
Serrez les boulons à tête fraisée en relâchant
graduellement les chaînes du dispositif de levage.
Boulon à tête fraisée
Rondelle plate pour
boulon à tête fraisée
4)
Insérez les 4 boulons M8 fournis depuis les côtés
des supports de fixation (2 pour chaque) et serrez-
les.
Rondelle plate M8
Rondelle frein M8
7
Vérifiez que le Moniteur LCD est solidement fixé,
puis enlvez les crochets du dispositif de levage.
- 3 -
