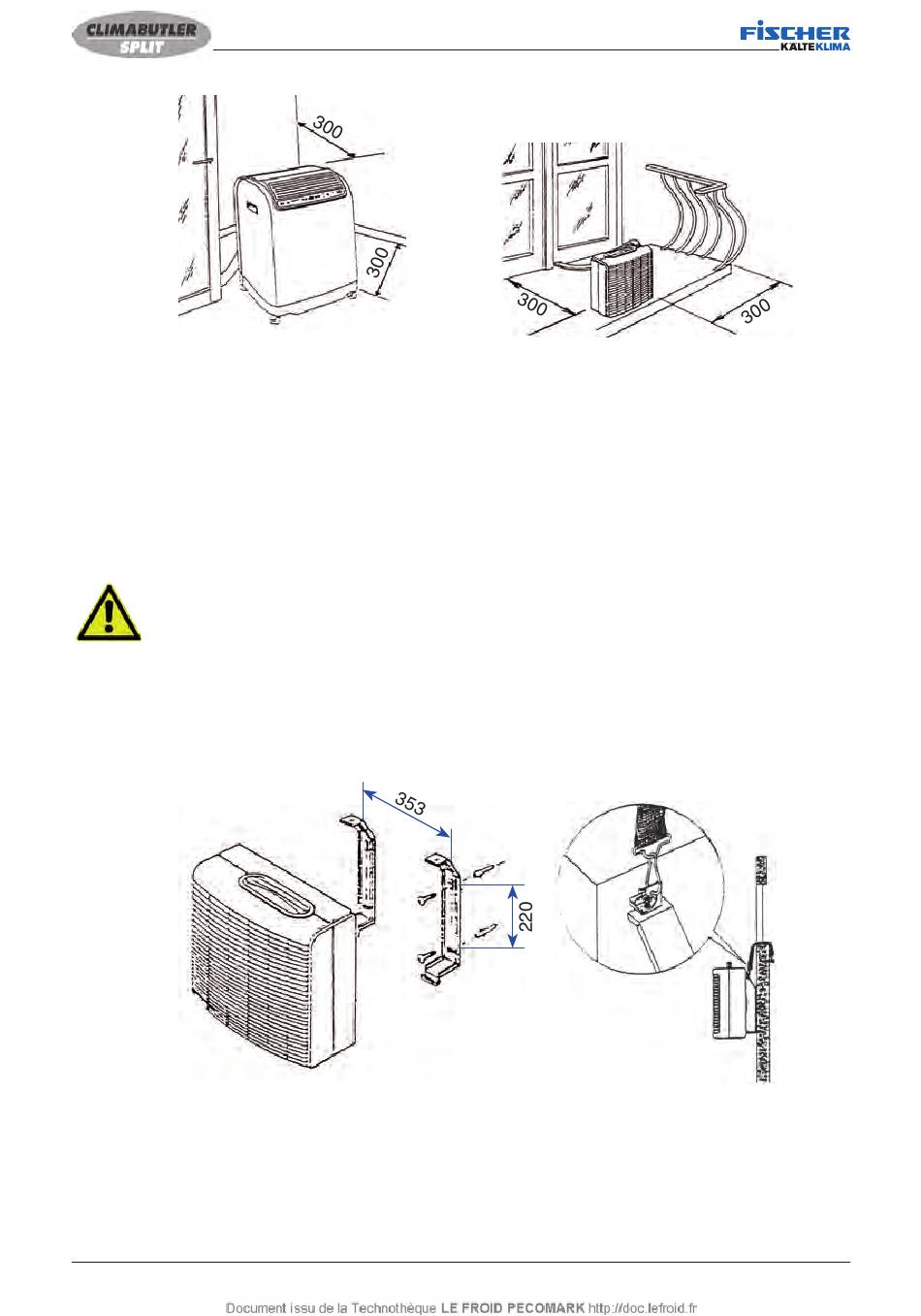

Image 4: Installation
unité intérieure
7.3. Suspension murale de l'unité extérieure
L'unité extérieure peut être fixée à une paroi extérieure verticale à l'aide des
fixations murales jointes ou peut être suspendue de façon lâche à l'aide des
sangles portantes également jointes.
Pour la fixation, les supports muraux sont vissés avec les vis et chevilles joints
et l'unité extérieure est accrochée.
La distance entre l'unité et la paroi (en haut, en bas, latéralement) doit être
au minimum 30 cm !
Si l'unité extérieure est suspendue avec les sangles portantes jointes, les
fixations murales doivent s'enclencher sur l'appareil et être sécurisées avec les
deux vis M4 jointes. La distance requise pour l'aspiration de l'air est ainsi re-
spectée. La sangle est fixé d'un côté à l'œillet correspondant et de l'autre côté à
la paroi de façon sûre. Veillez à une orientation horizontale de l'unité extérieure.
Image 6: Dimensions pour la fixation
murale
Image 5: Installation
unité extérieure
Image 7: Fixation de la
9 von 14
sangle
