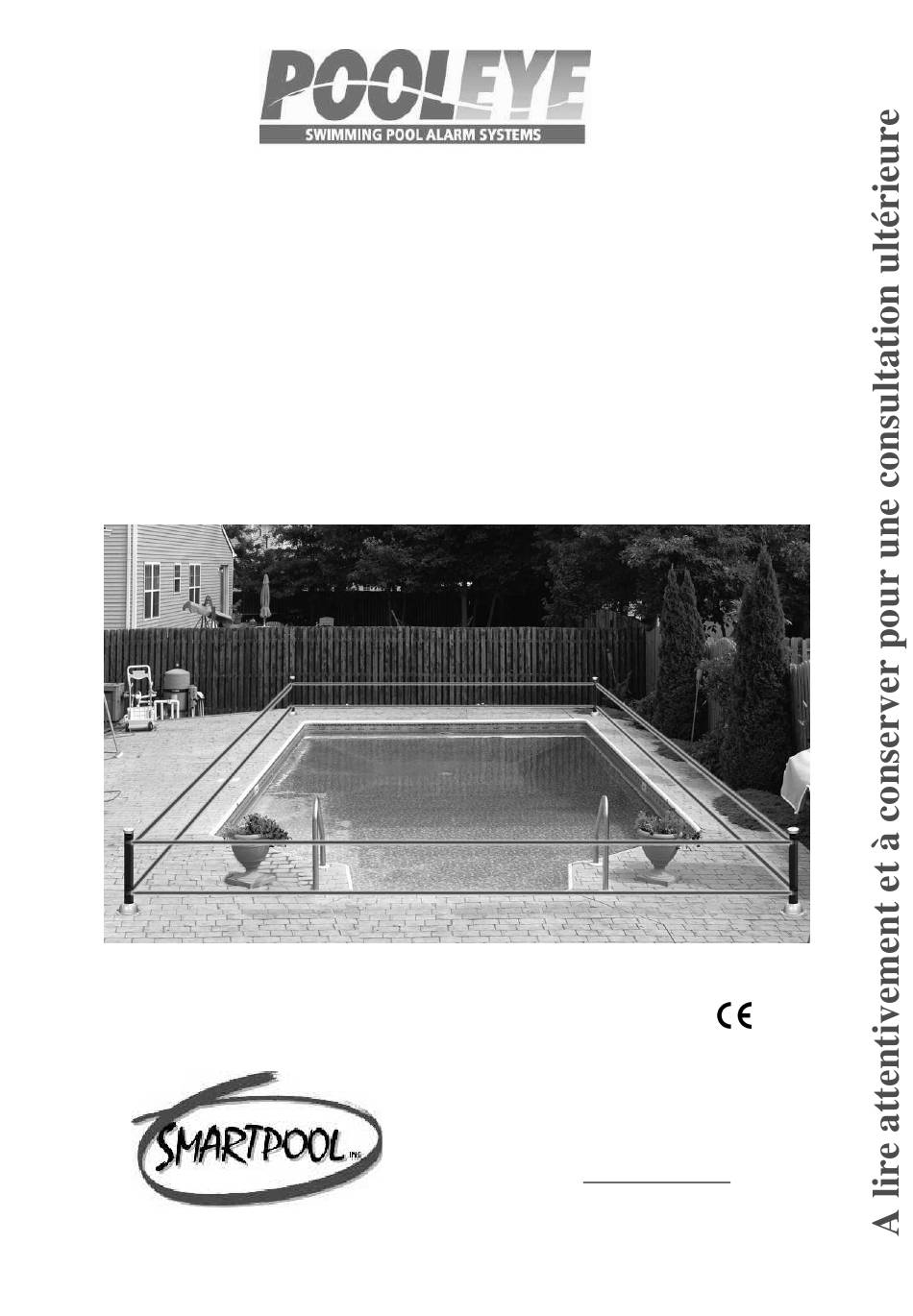

REV # 1.7

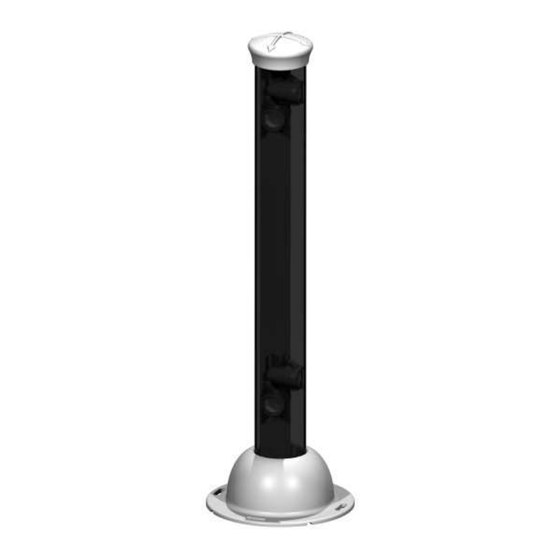

ALARME POOLEYE PE41
SYSTEME D'ALARME POUR PISCINES ENTERREES NON CLOSES
PRIVATIVES A USAGE INDIVIDUEL OU COLLECTIF, QUI SIGNALE
UN DANGER. L'INTERVENTION RAPIDE D'UN RESPONSABLE EST
OBLIGATOIRE
Notice d'installation et d'utilisation
Conforme à la Norme NF P90 -307 (Mai 2004) -
SMARTPOOL
575 Prospect Street
LAKEWOOD, NJ 08701
USA
TEL +1 732 730 9880 FAX + 1 732-730-9881
www.smartpool.com
1
Publicité
Table des Matières
Manuels Connexes pour SmartPool PoolEye PE41
Sommaire des Matières pour SmartPool PoolEye PE41
- Page 1 REV # 1.7 ALARME POOLEYE PE41 SYSTEME D’ALARME POUR PISCINES ENTERREES NON CLOSES PRIVATIVES A USAGE INDIVIDUEL OU COLLECTIF, QUI SIGNALE UN DANGER. L’INTERVENTION RAPIDE D’UN RESPONSABLE EST OBLIGATOIRE Notice d’installation et d’utilisation Conforme à la Norme NF P90 -307 (Mai 2004) -...
-
Page 2: Contenu Du Carton
Nous vous remercions d’avoir choisi SMARTPOOL. Nous sommes certains que notre système d’alarme PoolEye PE41, par son degré d’innovation, de qualité et son design vous satisfera pleinement. Contenu du carton Vérifiez que vous avez bien l’ensemble des composants décrits ci-dessous. Si vous constatez une pièce manquante, contactez immédiatement le service... -
Page 3: Avant-Propos
AVANT PROPOS TRES IMPORTANT – LIRE ATTENTIVEMENT (CONDITIONS ET LIMITES D’UTILISATION DE L’ALARME POOLEYE PE41) ATTENTION : AVANT DE PROCEDER A L’INSTALLATION DE VOTRE DISPOSITIF D’ALARME POOLEYE PE41, CONVIENT LIRE ATTENTIVEMENT RECOMMANDATIONS SUIVANTES. • Le système d’alarme PE41 a été conçu, suivant les exigences de la Norme NF P90-307 et de la Loi 2003-9 du 3 janvier 2003. -
Page 4: Outillage Necessaire
OUTILLAGE NECESSAIRE Ruban adhésif Feutre ou crayon Pelle Perceuse Cutter Tournevis à embout cruciforme Tournevis à embout plat (tournevis de précision pour le branchement des câbles dans la centrale) Ficelle (de longueur au moins équivalente au périmètre à protéger) Pointe, Vis ou poids permettant de simuler les bornes lors de la mise en place Niveau Une clé... -
Page 5: Repérez L'emplacement De La Centrale
manière à toujours respecter les hauteurs stipulées dans la Norme NF P90-307. (Fig 2) (Fig 2) Segments de protection à respecter Zone 1 : détection du corps d’un enfant de moins de 5 ans rampant Zone 2 : détection du corps d’un enfant de moins de 5 ans qui enjamberait la zone1 En utilisant des pointes, vis ou des poids simulant les bornes, reliez chaque angle du périmètre que vous souhaitez protéger... -
Page 6: Déterminez Le Meilleur Parcours Pour Les Câbles Reliant Chaque Borne À La Centrale
3) : Déterminez le meilleur parcours pour les câbles reliant chaque borne à la centrale ATTENTION : Chaque borne est reliée à la centrale, vous aurez donc 4 câbles arrivant au boîtier (un par borne) en plus de celui d’alimentation. Pour relier chaque borne à... -
Page 7: Raccordement De La Centrale
RACCORDEMENT DE LA CENTRALE Consultez la fig 5 en page 8 comme référence 1) ATTENTION : NE PAS RELIER L’ALIMENTATION 230V ET LES BATTERIES RECHARGEABLES AVANT QUE LA NOTICE NE LE PRECISE ! 2) Retirez la centrale de son emplacement. 3) Retournez le boîtier et retirez les 4 vis qui le ferment et assurent son étanchéité. - Page 8 Dans le cas numéro 2, le fil +12V sera le fil blanc par exemple, le DATA sera le bleu foncé, et les 2 bleus clairs constitueront le fil GND. Il faudra appliquer le même principe pour les 4 câbles du côté de la centrale et du côté des bornes. ATTENTION : SI VOUS DEVEZ METTRE ENSEMBLE 2FILS, TOUJOURS LES...
-
Page 9: Pre-Alignement Des Bornes
Fig6 5) Remettre en place la borne à l’emplacement qui devrait être son emplacement définitif. 6) Répétez la même opération pour les 3 autres bornes. VERIFIEZ A NOUVEAU QUE VOUS AVEZ BIEN FAIT LES RACCORDEMENTS SUIVANT LE SHEMA JOINT. PRE-ALIGNEMENT DES BORNES 1) Commencez par la borne n°... -
Page 10: Test Du Systeme (Mode Alignement)
TEST DU SYSTEME (MODE ALIGNEMENT) Lire le chapitre en entier avant de commencer Pendant cette phase de tests, il est préférable de couvrir la sirène, avec une serviette par exemple (la sirène ou des bips se feront entendre tant que l’alignement n’est pas trouvé). -
Page 11: Fixer Les Bornes
FIXER LES BORNES 1) Une fois les bornes alignées, il faut désormais les fixer sur la plage. REPETER LES EXPLICATIONS SUIVANTES POUR CHAQUE BORNE Sans déplacer ni toucher à la borne, repérez les trous à percer en utilisant un feutre ou un crayon. -
Page 12: Enterrer Les Cables
ENTERRER LES CABLES 1) A l’aide d’une pelle, creusez une tranchée de 30 à 35 cm de profondeur suivant le chemin des câbles, de chaque borne jusqu’à la centrale. Fig12 2) Etendre les câbles sous gaine dans les tranchées puis couvrir de terre. Fig13 SI LES CABLES NE SONT PAS ENTERRES, IL EST IMPERATIF DE LES PROTEGER POUR EVITER TOUTE DETERIORATION UTILISATION DE L’ALARME... -
Page 13: Mode Arret Complet (A N'utiliser Qu'en Cas De Nécessité)
3) Au bout de 45 minutes, l’alarme se réarme automatiquement et reprend sa surveillance normale (avec déclenchement de la sirène en cas d’intrusion). 4) Si vous quittez la piscine avant 45 minutes, il est possible de réarmer instantanément l’alarme en appuyant sur la touche «... -
Page 14: Entretien
ENTRETIEN Le système d’alarme périmétrique PE41 a été conçu pour fonctionner pendant plusieurs années consécutives avec un minimum d’entretien. 1) Les bornes Les bornes doivent être nettoyées si vous notez la diminution des performances du système ou si les bornes sont notoirement sales. Pour nettoyer les bornes, il convient d’utiliser de l’eau et un détergeant non agressif (l’utilisation d’un détergeant trop agressif pourrait endommager la surface de la borne et modifier irrémédiablement les performances de l’appareil). -
Page 15: Conseils De Securite
CONSEILS DE SECURITE La sécurité de vos enfants ne dépend que de vous ! Le risque est maximum lorsque les enfants ont moins de 5 ans. L’accident n’arrive pas qu’aux autres ! Soyez prêt à y faire face ! Ce système d’alarme ne se substitut pas au bon sens ni à la responsabilité individuelle. - Page 16 remplacez les habits mouillés par des couvertures chaudes. Mémoriser et afficher près de la piscine les numéros d’urgence POMPIERS (18) SAMU (15) CENTRE ANTI-POISON (vérifiez sur la première page de votre annuaire le numéro du centre régional et reporter le numéro ci-dessous)
