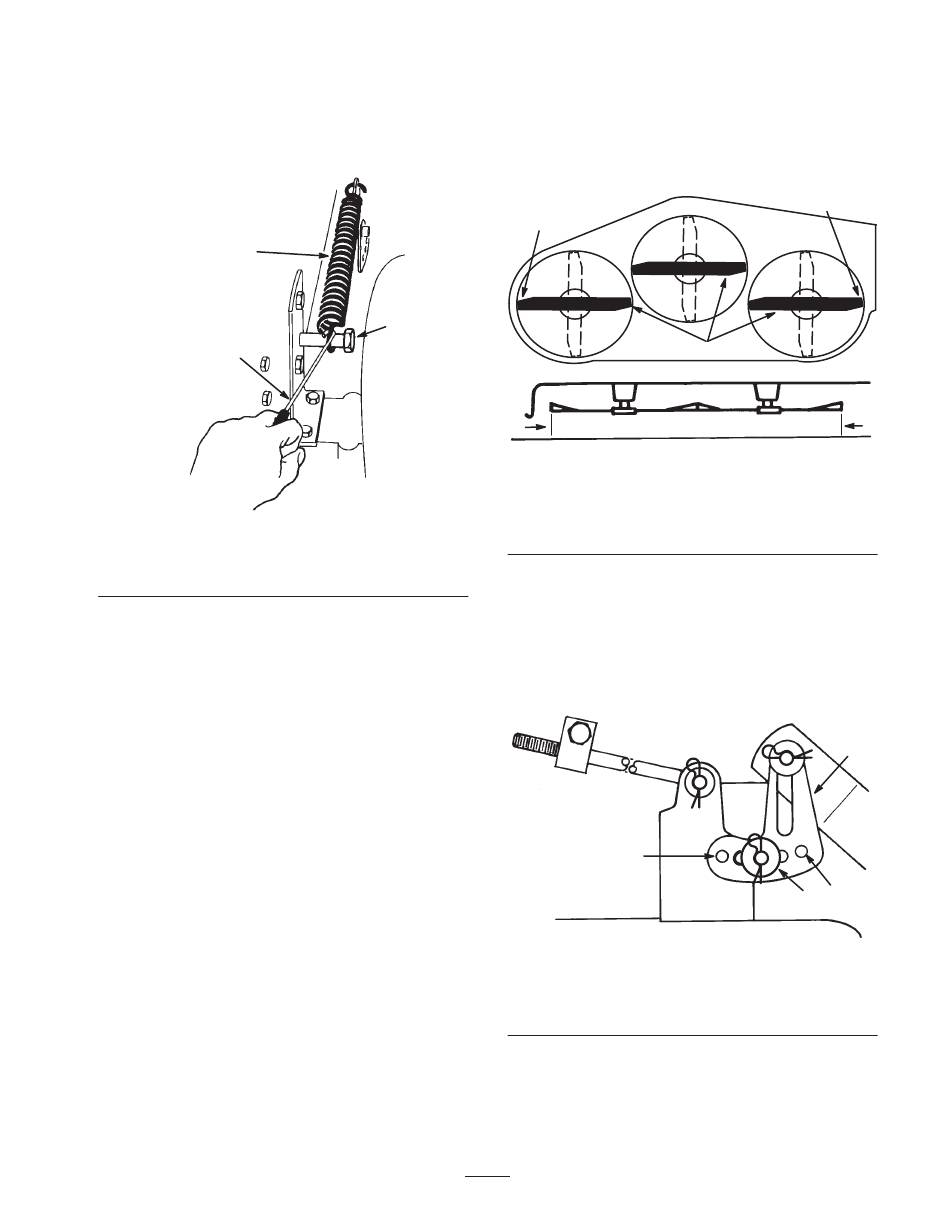

16. Accrochez le ressort compensateur entre la patte de
levage droite du plateau de coupe et le boulon de
retenue (Fig. 10).
Remarque : Utilisez le crochet fourni avec la machine.
1
3
Figure 10
1. Ressort
2. Boulon
17. Vérifiez le niveau du plateau de coupe (voir Réglage de
l'horizontalité transversale du plateau de coupe, page 7 et
Réglage de l'inclinaison avant/arrière des lames, page 8).
Réglage de l'horizontalité
transversale du plateau de
coupe
Les lames du plateau de coupe doivent être de niveau dans le
sens transversal, d'un côté à l'autre. Contrôlez l'horizonta-
lité transversale quand vous montez le plateau de coupe ou si
la tonte de la pelouse semble irrégulière. Avant de régler le
niveau du plateau de coupe, gonflez les pneus avant et
arrière à la pression recommandée, indiquée dans le Manuel
de l'utilisateur.
1. Garez la machine sur une surface plane et horizontale,
désengagez la PDF, serrez le frein de stationnement,
coupez le moteur et enlevez la clé de contact.
2. Placez le levier de hauteur de coupe à la position "C".
2
1851
3. Crochet
3. Tournez prudemment les lames pour qu'elles soient
parallèles dans le sens transversal (Fig. 11). Mesurez la
distance entre les tranchants extérieurs et le sol plat
(Fig. 11). Si les deux mesures diffèrent de plus de 5 mm
(3/16 pouce), un réglage s'impose (voir les points 4 et 5).
2
3
Figure 11
1. Lames parallèles entre
elles dans le sens
transversal
4. Enlevez la goupille fendue et la rondelle de l'une des
pattes de mise à niveau (Fig. 12). Pour mettre les lames
de niveau, fixez la patte de mise à niveau dans un autre
trou à l'aide de la rondelle et de la goupille fendue
(Fig. 12). Utilisez un trou plus en avant pour réduire la
hauteur de la lame, ou un trou plus en arrière pour
l'augmenter. Réglez les deux côtés selon les besoins.
3
1805
Figure 12
1. Goupille fendue et
rondelle
2. Patte de mise à niveau
5. Contrôlez ensuite l'inclinaison avant/arrière des lames
(voir Réglage de l'inclinaison avant/arrière des lames,
page 8).
7
Avant
2
1
2. Tranchants extérieurs
3. Mesurer ici
4
1
3. Trou avant
4. Trou arrière
3
