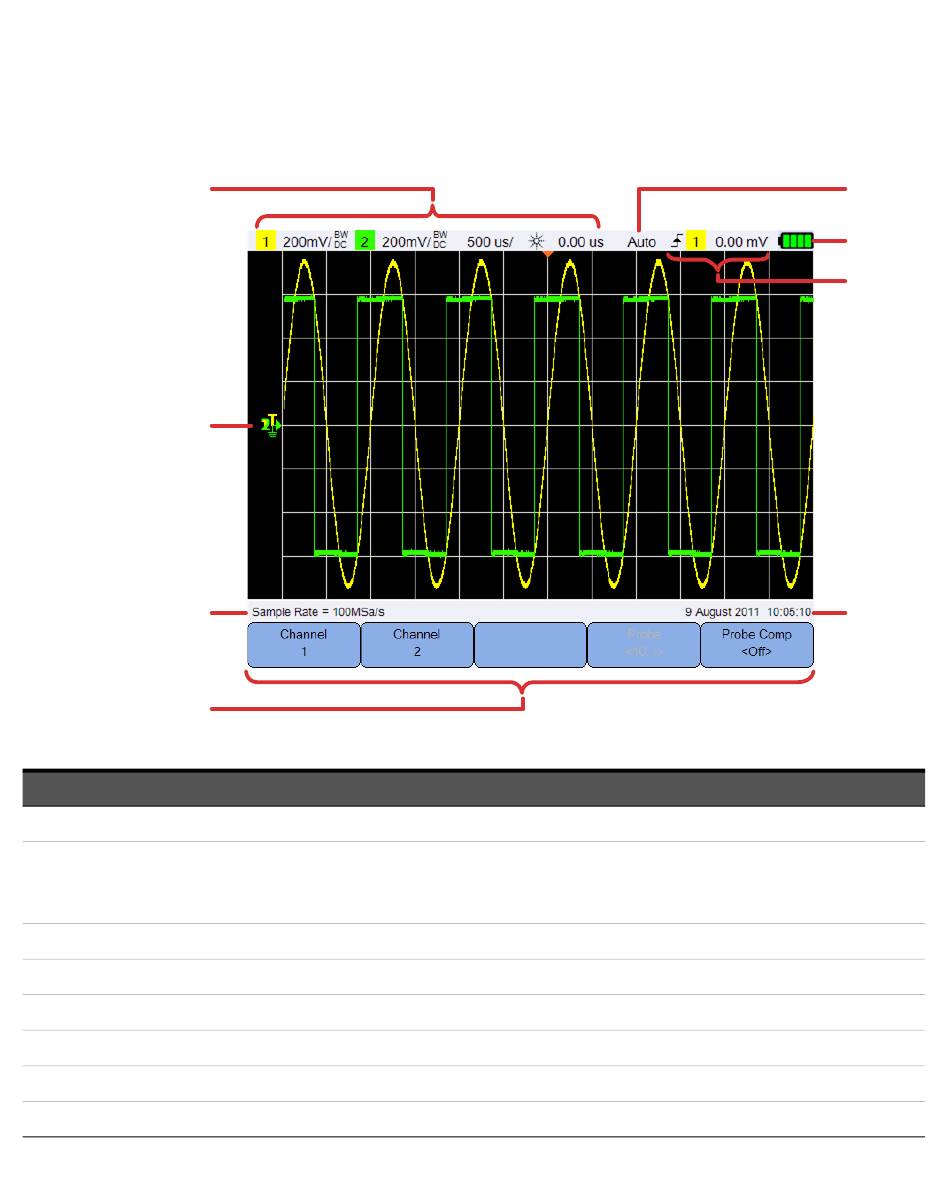

Présentation de l'écran de l' oscilloscope
1
2
3
4
N° Description
1 Affiche les informations de configuration de la voie et de la base de temps
Affiche les signaux d'entrée de la voie grâce à des identificateurs de voies et à des indicateurs pour le niveau de
2 déclenchement, le niveau de base des signaux, les signaux d'analyseur, la référence temps et le point de
déclenchement.
3 Affiche la fréquence d'échantillonnage
4 Affiche les menus de fonctions des touches et des touches de fonctions.
5 Affiche le mode d'acquisition des signaux.
6 Affiche l'état de la batterie et la connectivité CA pour la charge de la batterie.
7 Affiche
8 Affiche l'heure et la date.
Keysight U1610/20A Guide d'utilisation
Présentation du produit 2
5
6
7
8
