LISTA DE PARTES

No. Descripción Ctd
1 1
Conjunto de la unidad de potencia
2 Perno de retención del mango 1
3 Conjunto de ruedecillas 2
4 Horquilla del mango 1
5 Mango 2
6 Brazo de elevación 1
7 Rueda 2
8 Acople de radio 2
9 Barra de bloqueo 1
10 Almohadilla larga 2
11 Almohadilla corta 1
12 Almohadilla del soporte 1
13 Soporte 1
14 Plataforma del soporte 1
11
10
5
6
4
2
1
17
ESPECIFICACIONES
Capacidad máx. 4000 lbs. (1814 kg)
Largo de la base (incluida la horquilla) 24-1/2 pulg. (62.4 cm)
Ancho de la base 13-3/4 pulg. (34.9 cm)
Altura de la base (sin mango) 7-1/4 pulg. (18.4 cm)
Altura de elevación mínima (con soporte) 6 pulg. (15.24 cm)
Altura de elevación mínima (sin soporte) 5-1/2 pulg. (13.97 cm)
Altura de elevación máxima (con soporte) 17-1/2 pulg. (44.45 cm)
Altura de elevación máxima (sin soporte) 17 pulg. (43.18 cm)
Peso total 86.9 lbs. (39.4 kg)
12
13
14
8
9
3
12
No. Descripción
1 Rueda delantera
2 Arandela 16
3 Tuerca de eje
4 Tuerca de acople cruzado
5 Eje de rueda
6 Acople cruzado
7 Pasador del acople de radio inferior
8 Placa derecha
9 Presilla en C 16
10 Acople de radio
11 Pasador del acople de radio superior
12 Bloque de carga
13 Placa izquierda
14 Conjunto de ruedecillas
15 Presilla en C 16
16 Presilla en C 19
17 Presilla en C 16
18 Acople de la unidad de potencia
7

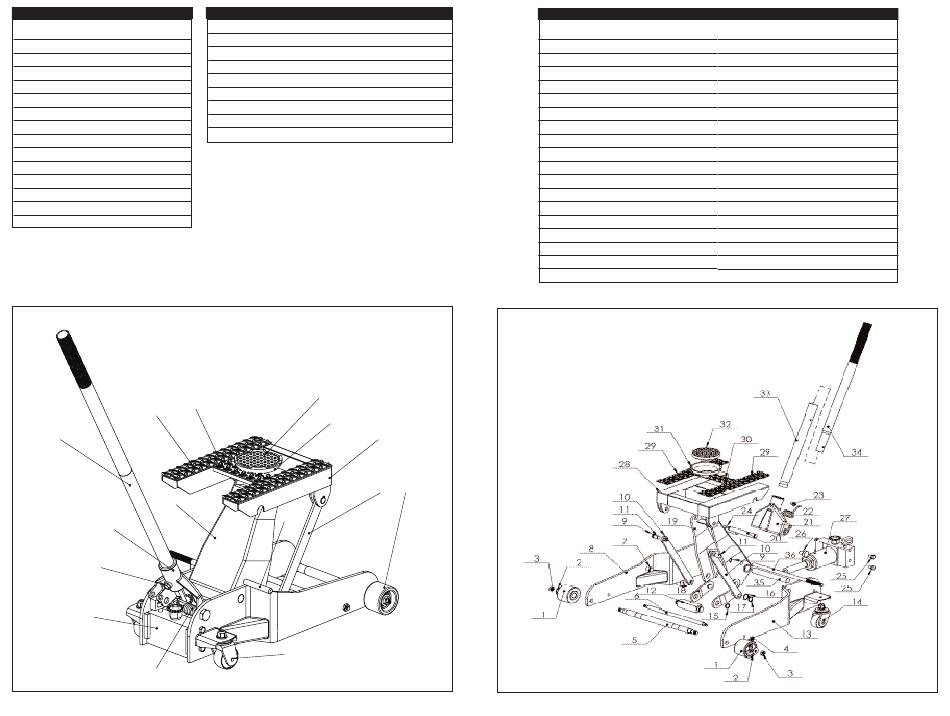

DIAGRAMA AMPLIADO
No. Descripción
19 Brazo de elevación
20 Pasador de horquilla
21 Horquilla
22 Resorte de retorno
23 Perno de retención del mango
24 Pasador de horquilla 56 x 18M
25 Perno de la unidad de potencia
26 Pasador de horquilla 40 x 18M
27 Conjunto de la unidad de potencia
28 Plataforma de elevación
29 Almohadilla de caucho larga
30 Almohadilla de caucho corta
31 Soporte
32 Almohadilla del soporte
33 Mango de desenganche inferior
34 Mango de desenganche superior
35 Pasador pivote del brazo de elevación
36 Barra de fijación
