SR10A / SR12A / SR15A - Enceintes amplifiées 10/12/15 pouces 2 voies bass reflex
8
Sélecteur EQ PRESET
Ce sélecteur permet de sélectionner parmi 4 modes
d'égalisation pré déterminés :
FLAT : C'est le mode par défaut, le signal d'entrée n'est
pas modifié.
LIVE : Dans ce mode les basses et aigus sont légèrement
accentuées et les médiums sont atténués.
DJ : Ce mode renforce les fréquences basses et
optimise les médiums et les aigus. Il permet alors une
utilisation de l'enceinte avec des niveaux élevés.
VOCAL : Ce mode active un filtre passe haut et
augmente les médiums pour une utilisation avec la voix.
Mode idéal pour l'utilisation d'un micro en conférence.
9
Potentiomètre Volume
Permet de régler le niveau d'entrée.
Assurez vous que la LED CLIP ne s'allume pas en rouge
pendant une période trop longue. Vous garantissez ainsi
une qualité sonore optimale.
10
Sélecteur LINE/MIC
Ce sélecteur permet d'adapter l'impédance de l'entrée
au type de signal présent.
Lorsqu'il est enfoncé le niveau de l'entrée est adapté à
niveau d'un signal micro, lorsqu'il n'est pas enfoncé, le
niveau est adapté à un signal de niveau ligne.

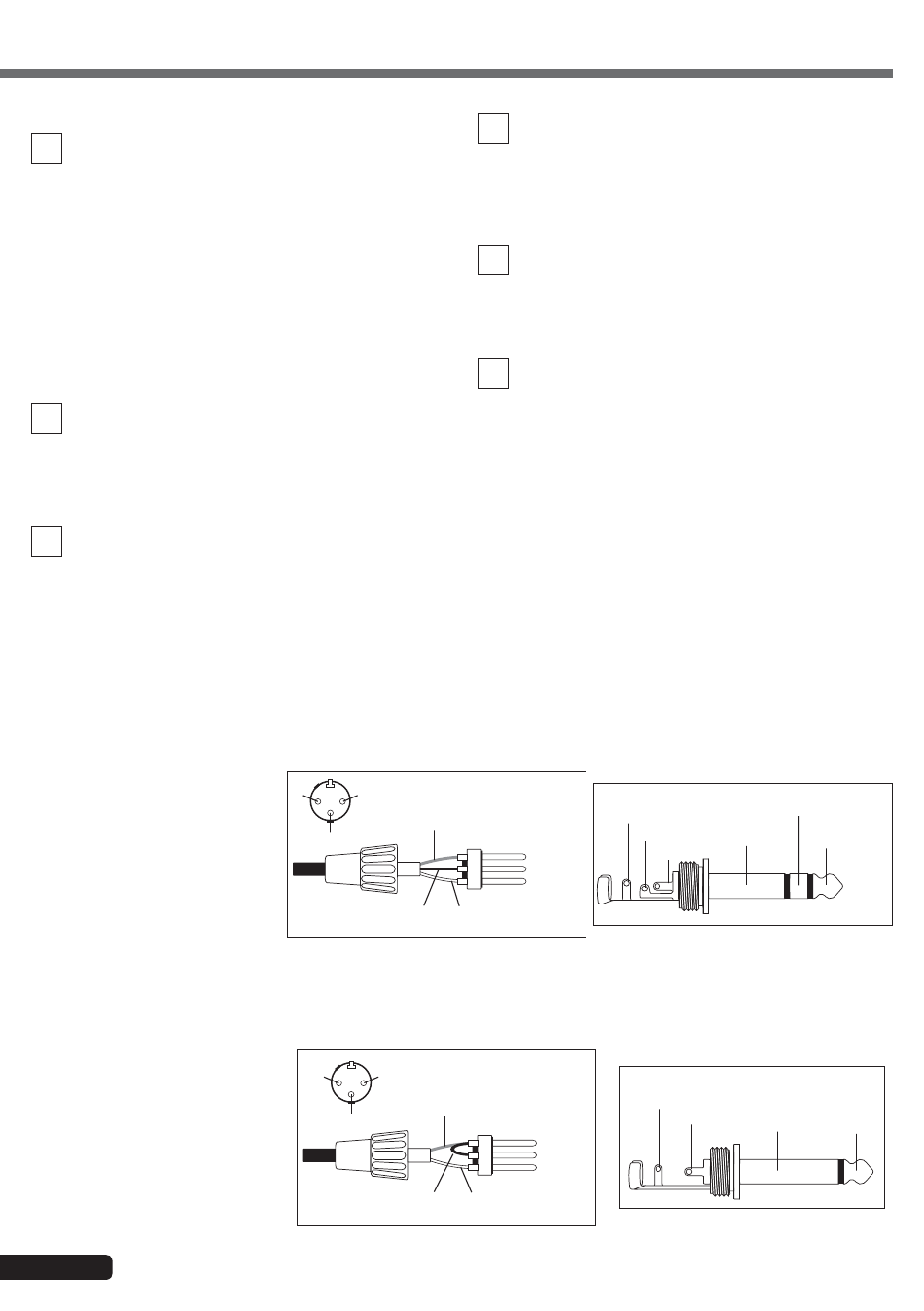

5 - Connectiques utilisées
5.1 - Symétriques
Les entrées sur fiches COMBO
sont de type symétrique. Ce
type de connectiques permet de
transporter les signaux sur de
grandes longueurs sans altérer
la qualité du signal, il est donc
préférable d'utiliser des signaux
symétriques.
Ci-contre les deux schémas vous
donnent les principes de câblage
symétrique avec fiche XLR ou
Jack 6.35.
5.2 - Asymétriques
Si vous ne disposez pas de
source avec signal symétrique,
faites en sorte que les longueurs
de câble n'excèdent pas 1,5m.
Ci-contre les deux schémas vous
donnent les principes de câblage
asymétrique avec fiche XLR ou
Jack 6.35.
Page 6
1
2
1 = Masse
3
3 = Point Froid (-)
2 = Point Chaud (+)
2
1
1 = Masse
3
Shunt entre les
broches 1 et 3
11
Entrée MIC/LINE sur fi che COMBO
La fiche COMBO permet de connecter soit une fiche
XLR mâle, soit une fiche Jack mâle mono ou stéréo.
En niveau ligne, cette entrée est de type symétrique.
Les détails concernant les différents types de câblage
sont disponibles plus loin dans ce manuel.
12
Fiche XLR LINE OUT
Cette fiche permet de récupérer la somme du signal
présent en entrée pour le ré injecter sur une autre
enceinte amplifiée, sur une table de mixage ou sur un
système amplificateur / enceinte.
13
Bouton de mise à la terre
Ce bouton permet de relier ou non la masse interne à
la terre.
Si vous constatez des ronflements, ils peuvent être dus
à des signaux parasites qui transitent par la borne de
mise à la terre de l'alimentation électrique. Dans ce cas
déconnectez la masse de la terre (position relevée du
bouton).
Corps
Bague
Corps
2 = Point Chaud (+)
Bague
Point froid (-)
Corps
Pointe
Masse / Blindage
Point Chaud (+)
Pointe
Corps
Pointe
Masse / Blindage
Pointe
Signal
