RACCORDEMENT ÉLECTRIQUE
RACCORDEMENT
RACCORDEMENT
RACCORDEMENT
ÉLECTRIQUE
ÉLECTRIQUE
ÉLECTRIQUE
1 - Mettre hors tension l'alimentation 24 VDC globale du système.

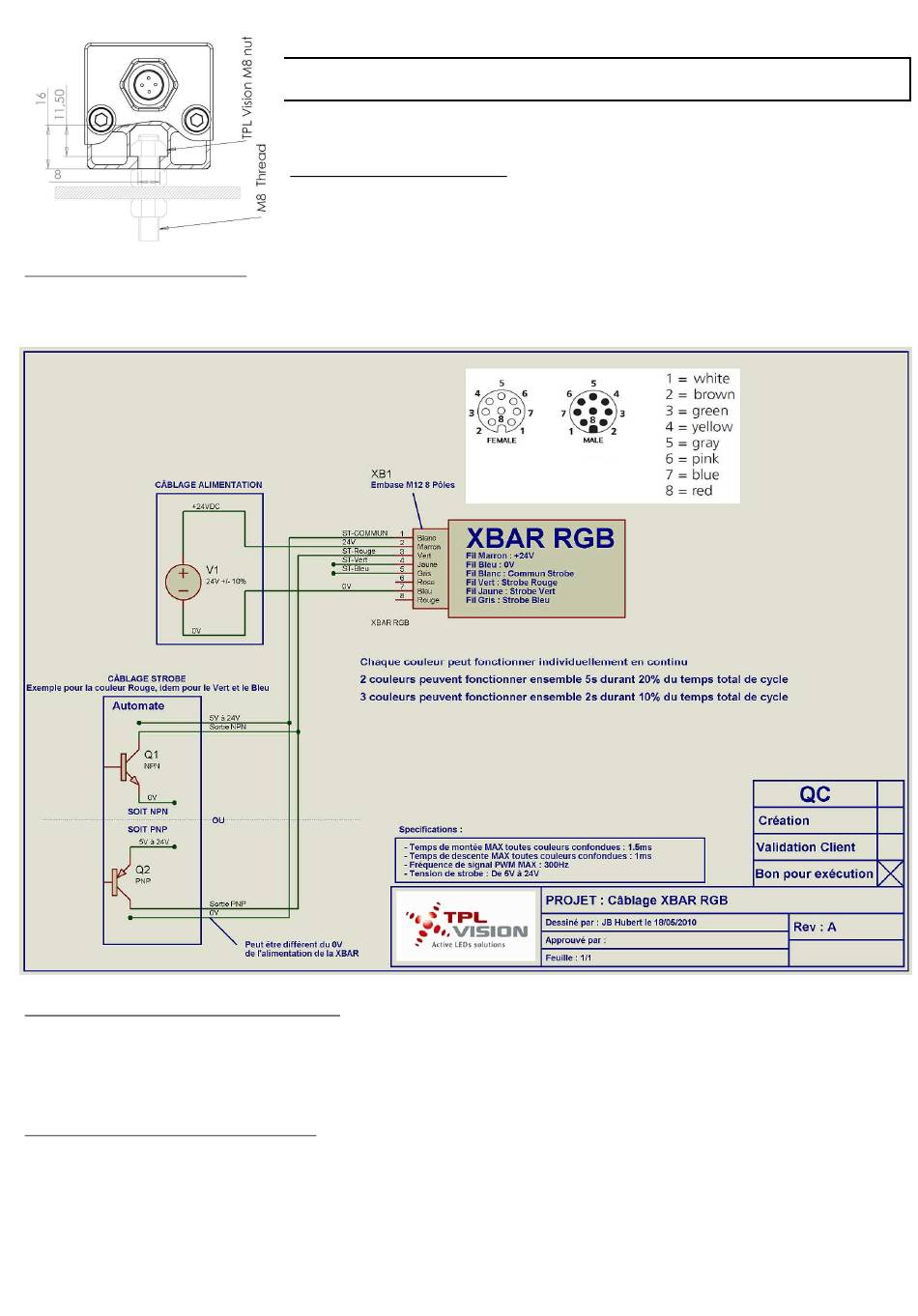

2 - Faire tous les raccordements (hors tension) suivant le schéma ci-après.
RAPPEL SUR
RAPPEL SUR UNE SORTIE OPTO COUPLEE :
RAPPEL SUR
RAPPEL SUR
UNE SORTIE OPTO COUPLEE :
UNE SORTIE OPTO COUPLEE :
UNE SORTIE OPTO COUPLEE :
Une sortie optocouplee commute soit du + Alim soit du 0V selon son type respectivement PNP et NPN. Le présent pro-
duit a spécifiquement été conçu pour ce type de sorties et a un système d'adaptation automatique NPN/PNP selon le
câblage. Dans le cas du NPN mettre le commun au +Alim et dans le cas du PNP mettre le commun au 0V. Les sorties
automates n'ont plus qu'à être reliées aux entrées de l'éclairage et le système s'adapte automatiquement.
NETTOYAGE (PRODUIT H
NETTOYAGE (PRODUIT HORS TENSION)
NETTOYAGE (PRODUIT H
NETTOYAGE (PRODUIT H
Utiliser un chiffon doux et sec.
Ne pas utiliser de solvant ou de produit chimique agressif.
Ne pas utiliser de matériau abrasif pour le nettoyage du produit.
Pour le choix des vis de fixation (non fournies) respecter la préconisation suivante :
Longueur de la vis : épaisseur du matériau à prendre en compte / diamètre M8.
Couple de serrage préconisé :
0,5 à 1,5 Nm (Utilisation du frein filet LOCTITE 243 (non fournis) recommandé)
ORS TENSION)
ORS TENSION)
ORS TENSION)
