Connexion du régulateur OPTYMA
1 2 3 4 5 6 7 8
Connexion du régulateur OPTYMA
SlimPack
1 2 3 4 5 6 7 8

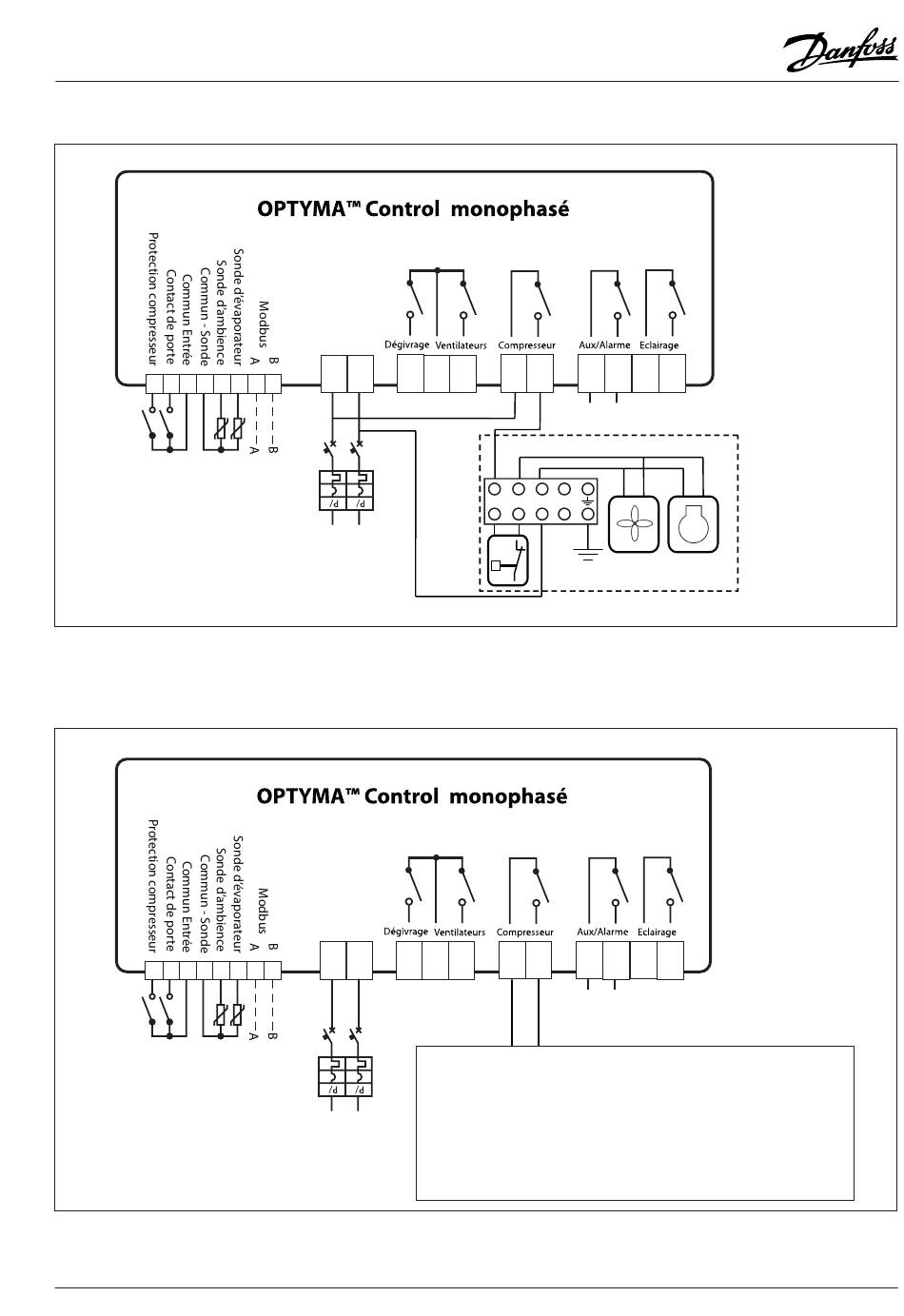

OPTYMA Control Monophasé AK-RC 101
TM
Control monophasé à un groupe de condensation OPTYMA
TM
Alimentation
électrique
230 V CA
9 10 11 12 13
Control monophasé à un groupe de condensation OPTYMA
TM
Alimentation
électrique
230 V CA
9 10 11 12 13
Raccorder la sortie de relais du compr. aux bornes d'entrée du thermostat
d'ambiance de l'OptymaPlus/SlimPack (ôter le pont au préalable) :
Bornes 3-4 Optyma SlimPack
Bornes 4-5 OptymaPlus Evo.2 H1 - H3
Bornes 5-6 OptymaPlus Evo.2 H4
Bornes 6-7 OptymaPlus Evo.2 230 V, triphasé
Bornes 24-25 OptymaPlus nouvelle génération
(DI1 du régulateur OptymaPlus)
RS8FD504 © Danfoss A/S 2015/07
14 15
16 17 18 19
Groupes OPTYMA
TM
1 2 N L
HP
Ventilateur
P
condenseur
14 15 16 17 18 19
TM
Danfoss
80Z677.10
Compresseur
PLUS et
TM
Danfoss
80Z675.11
