Raccordement électrique
5.2.1.
Câbles : connecter
Respecter avant la co-
nnexion :
Etapes à suivre
5.3.
Prise de terre extérieure
5.4.
Accessoires pour raccordement électrique
5.4.1.

Commande locale sur support mural

16
Tension dangereuse au connecteur mâle femelle ouvert (décharge de conde-
nsateur) !
Risque de choc électrique.
Après la coupure de la tension d'alimentation (retirer le connecteur mâle femelle
pour les contacts de puissance), attendre au moins 5 secondes avant de toucher
les connexions.
Respecter les sections de raccordement des connecteurs mâles femelles.
Utiliser un outil de sertissage approprié pour relier les fils.
-
Pour connecteurs à baïonnette :
p.ex. pince à quatre mâchoires Cannon
Respecter les instructions de montage du fabricant des connecteurs.
Des jeux de raccordement appropriés sont disponibles sur demande auprès
AUMA pour relier les câbles.
1.
Relier les câbles selon le schéma de câblage de l'accusé de réception.
En cas d'erreur : Tension dangereuse lorsque le fil de terre N'EST PAS conne-
cté !
Risque de choc électrique.
Raccorder tous les fils de terre.
Raccorder la connexion de mise à la terre avec le fil de terre externe de la ligne
de connexion.
Toujours s'assurer de la bonne connexion du fil de terre avant toute mise en
service.
2.
Relier la mise à la terre selon le symbole du schéma de câblage :
Une prise de terre extérieure (barrette de connexion) pour intégrer l'appareil dans
la compensation du potentiel est disponible sur le carter.

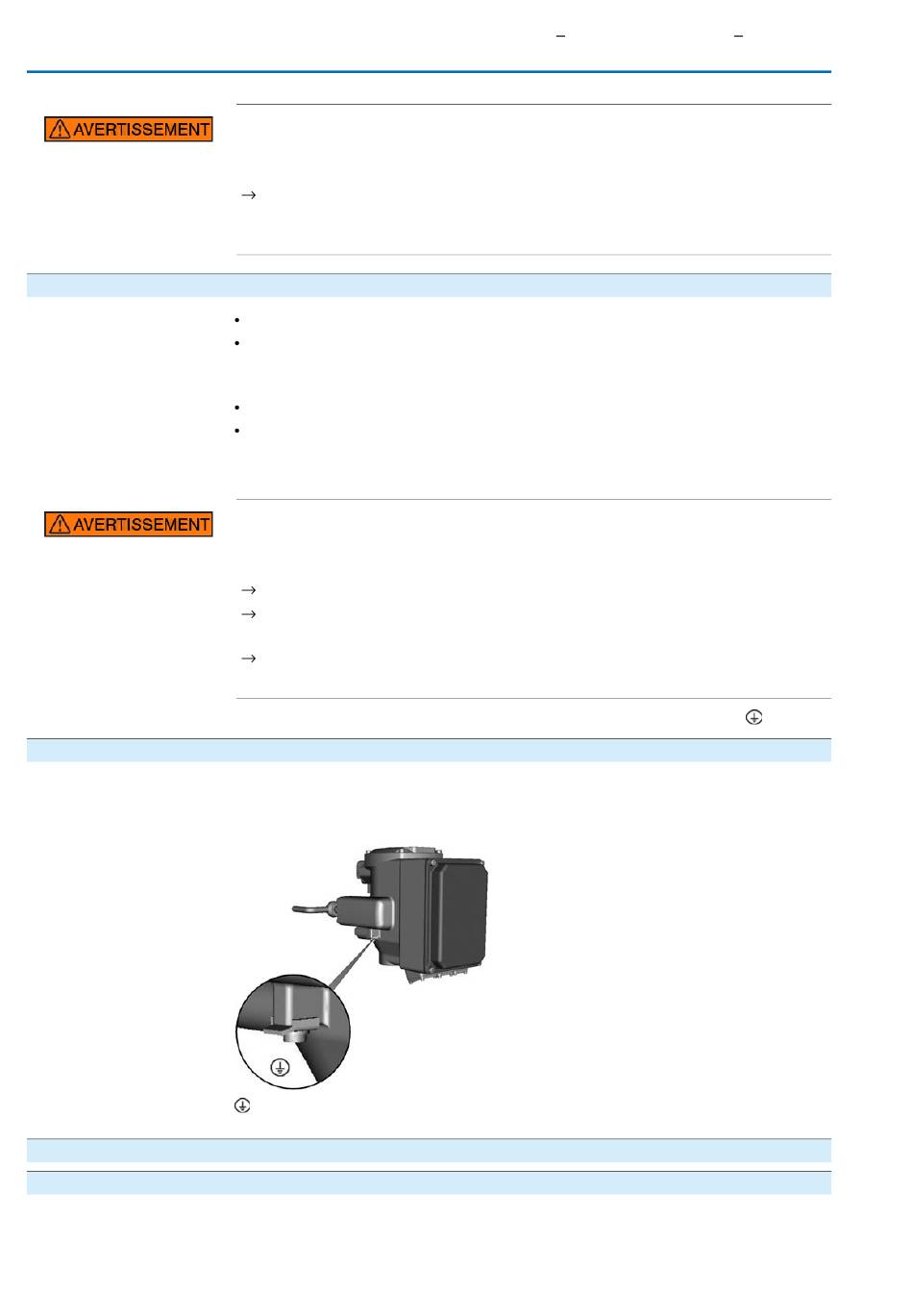

Figure 9 : Prise de terre
Prise de terre extérieure (barrette de connexion)
— Option —
Le support mural permet un montage déporté (séparé) de la commande locale.
SVM 05.1
SVM 07.5/SVMR 05.1
SVMR 07.5
.
