5 - Entrée DMX
Fiche XLR 3 broches permettant de recevoir les
informations DMX provenant d'une télécommande DMX.
6 - Interrupteur de mise sous tension
7 - Entrée alimentation / Fusible
Reliez sur cette entrée le câble secteur fourni. Le fusible
est de 5A - 250V, 5 x 20 mm. En cas de remplacement,
utilisez un fusible de mêmes caractéristiques.
8 - Entrée télécommande
Fiche Jack 6,35 mm. Reliez sur cette fiche la
télécommande avec Timer fournie. La description de cette
télécommande est disponible plus loin dans ce manuel.
9 - Antenne HF
Antenne réceptrice des signaux émis par la
télécommande Hertzienne. Cette antenne est reliée au
système de gestion de la machine, n'essayez en aucun
cas de la démonter, il en résulterait de graves dommages
interne.

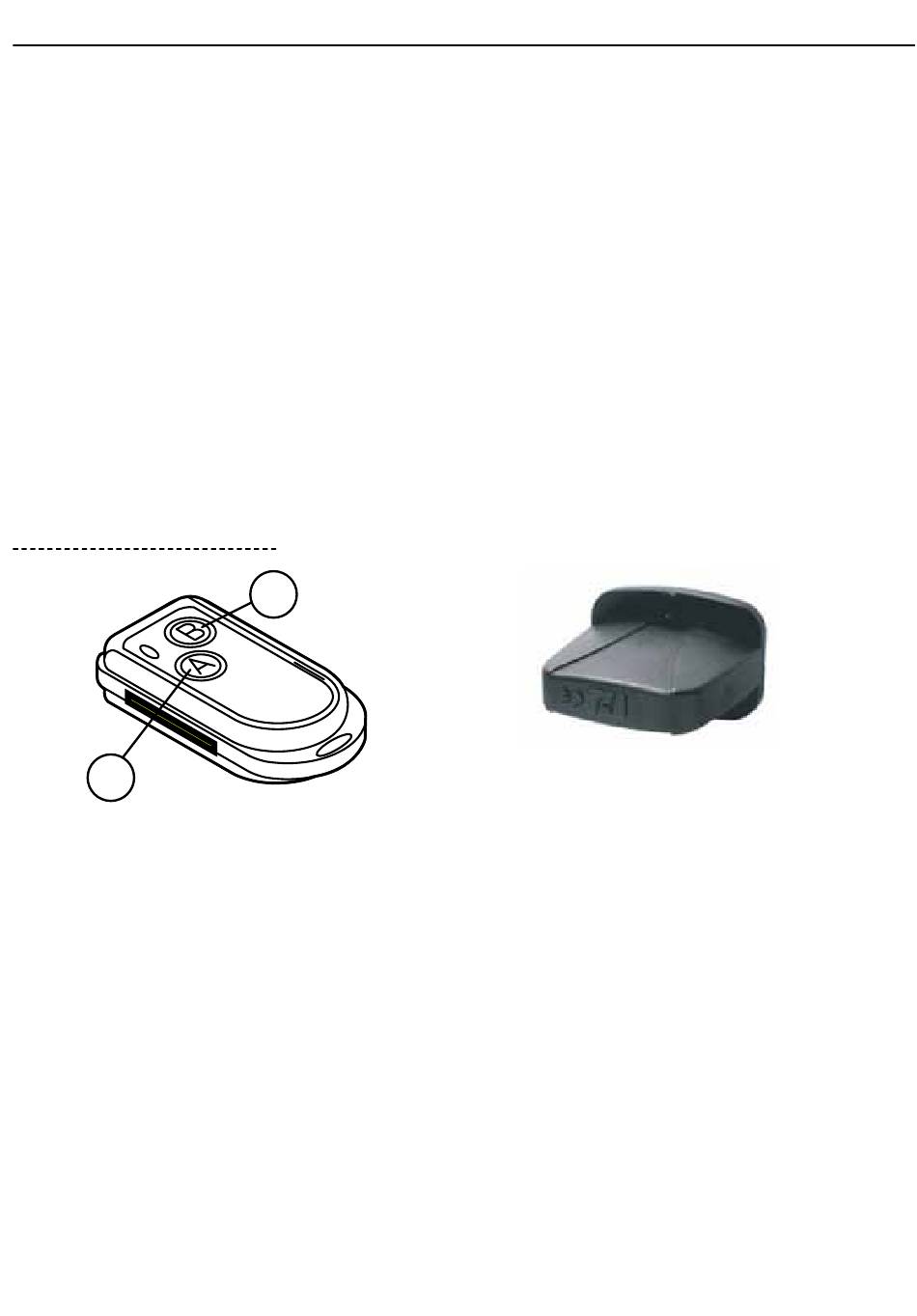

4 -2 : La télécommande Hertzienne
1
Télécommande
1 - Bouton A
Déclenche la sortie de fumée
Fonctions et réglages
- Tous les récepteurs peuvent recevoir les signaux de n'importe quelle télécommande enregistrée.
- Chaque récepteur peut enregistrer jusqu'à 5 télécommande.
- La télécommande hertzienne a été enregistrée en usine. Vous pouvez donc l'utiliser directement sans réglage
particulier.
- Si vous désirez utiliser une autre télécommande que celle qui est fournie, vous devez l'enregistrer dans les 15
secondes qui suivent l'allumage de la machine.
Note : Vous ne devez pas vous éloigner de plus de 50 mètres de la machine pour que le récepteur puisse recevoir les
ordres de votre télécommande.
Enregistrer une télécommande (émetteur)
- La LED située à l'arrière de la Smotec1000 clignote en vert pendant 15 secondes après l'allumage de la machine.
Durant ces 15 secondes le récepteur attend des informations en provenance d'une télécommande.
- L'enregistrement d'une télécommande s'effectue en appuyant sur le bouton A pendant cet intervalle de 15
secondes.
Machine à fumée DMX 1000W avec télecommande HF et Timer
2
10 - Poignées de transport
11 - Tube d'alimentation en liquide avec filtre
12 - Réservoir de liquide
Remplissez ce réservoir avant de mettre la machine sous
tension.
Votre Smotec1000 est équipée d'une jauge à LED qui
détecte automatiquement le niveau minimum de liquide
dans le réservoir.
Si ce niveau est atteint, la pompe est automatiquement
désactivée et la LED située à l'arrière de la machine se
met à clignoter.
13 - Télécommande filaire avec Timer
Cette télécommande permet de gérer avec précision le
comportement de votre Smotec1000.
Récepteur
2 - Bouton B
Stoppe la sortie de fumée.
Page 5
