Page 10
Montage
Fixation murale
La station de monitorage MUX 101-DW a été conçue pour une fixation murale.
A cet effet 4 des 6 trous de forage (1) sont prévus à l'arrière du boîtier.
L'endroit du montage devrait être sec et sans poussière.
Distance minimum avec des murs et appareils avoisinants = 100 mm
• Percez 4 trous (Ø 6 mm) dans un mur stable :
Distance horizontale : 340 mm
Distance verticale : 210 mm
• Pour le montage utilisez le matériel de fixation fourni (chevilles et vis).
• Vissez la station de monitorage au mur solidement et sans jeu à travers les 4
trous de forage (1).
Branchement des câbles
• Dévissez l'écrou blocage (2) avec le passe-fil en caoutchouc (3) et l'anneau en
plastique (4) du presse-étoupe (5) et coulissez-le par-dessus le bout du câble.
• Retirez gaine de câble (6) gaine en aluminium sur 220 mm.
• Retournez la gaine en aluminium sur la gaine de câble sauf sur 10 mm (7).
• Enfoncez le câble dans le vissage jusqu'à ce que la gaine en aluminium
touche les mâchoires de serrage (8).
• Introduisez l'anneau en plastique (4) avec le passe-fil en caoutchouc (3) dans
le presse-étoupe (5). Ce faisant tournez l'anneau en plastique de telle façon
que les 4 nervures de guidage au diamètre extérieur de l'anneau en plastique
puissent être introduites dans la rainure correspondante du presse-étoupe.
• Serrez l'écrou blocage du presse-étoupe avec une clé à fourche de 17 ferme-
ment, de telle façon que le fil soit déchargé de tension.
• Passez les conducteurs des canaux de mesure à l'intérieur du tore de ferrite
(9) fourni et connectez aux raccordements "a" et "b" de chaque entrée de
canal de mesure 1 à 16 (10) de la carte de circuit basique (11).
• Conduisez et connectez le fil pour l'alimentation en tension directement à la
borne "tension d'alimentation" (12). Serrez le presse-étoupe avec une clé à
fourche de 13 fermement, de telle façon que le fil soit déchargé de tension.

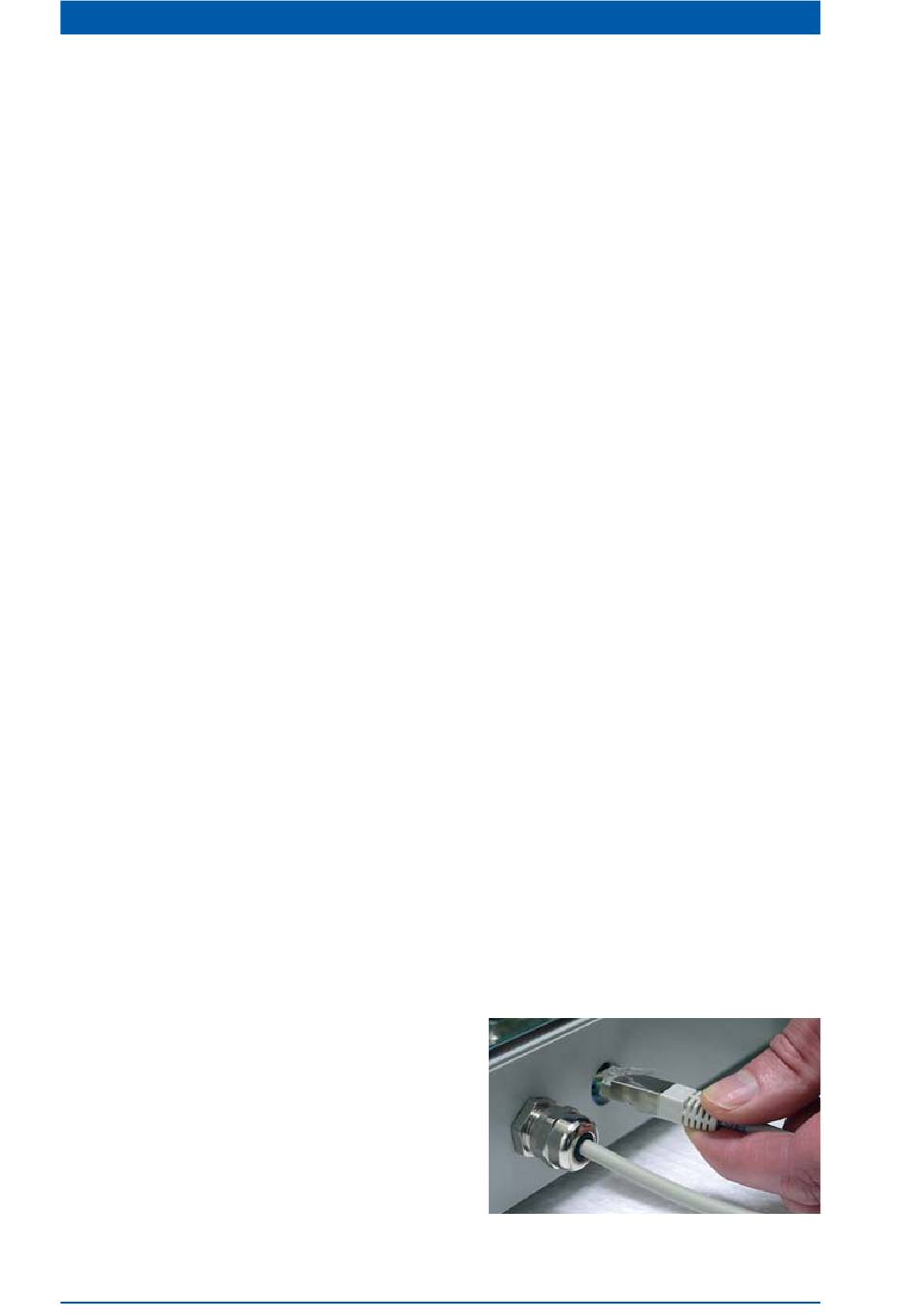

• Glissez le câble Ethernet y compris le vis-
sage à travers un forage non occupé du
boîtier. Serrez le presse-étoupe dans le
boîtier avec une clé à fourche de 17 fer-
mément, de telle façon que le fil soit dé -
chargé de tension. Reliez le câble Ethernet
à la carte CPU. Connectez l'autre bout du
câble Ethernet au réseau local (RLE).
• Montez le deuxième tore de ferrite (9) autour des câbles d'alimentation et
ethernet.
