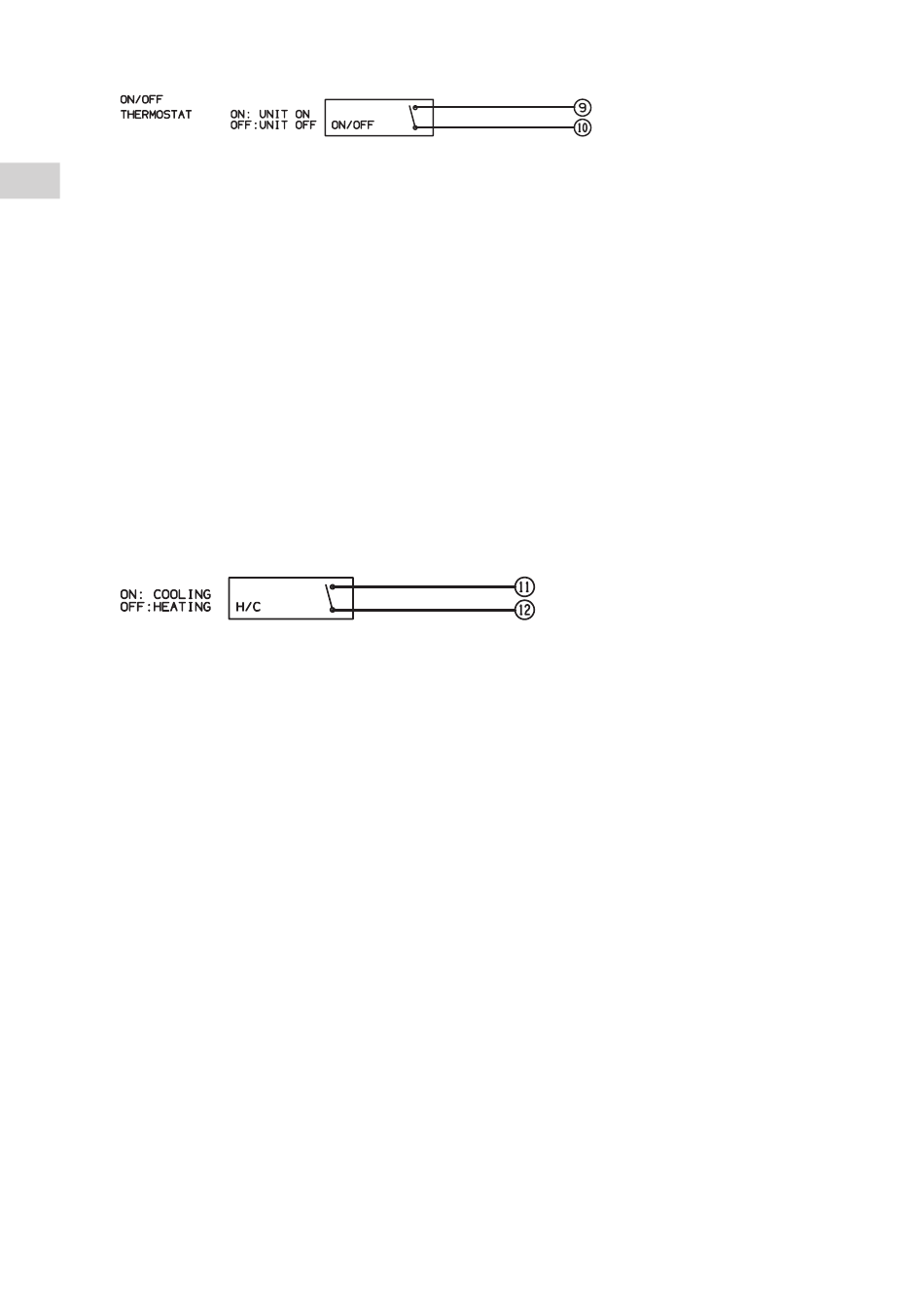

• THermoSTaT oN/oFF (THermoSTaT oN/oFF)
• Si switch SW3 (voir page 30) sur la carte est réglée sur 12 vdc, connectez le contact sec du thermos-
F tat entre les pôles (9) et (10):
(9): Entrée basse tension
(10): 12 vdc
Contact fermé: demande de chauffage / refroidissement
Contact ouvert: unité en standby
• Si switch SW3 (voir page 30) sur la carte est réglée sur 24 vac, connectez l'alimentation 24 vac neutre
à la borne (8) et la sortie 24 vac du thermostat à la borne (9):
(8): Neutre 24 vac
(9): Entrée de phase 24 vac
(10): Non connecté
entrée alimentée: demande de chauffage / refroidissement
entrée non alimentée: unité en standby
remarQUe: Sur les bornes (9) et (10) un pont est pré-installé (par défaut). Retirez le pont avant de
connecter le thermostat .
• THermoSTaT CHaUFFaGe/reFroiDiSSemeNT (THermoSTaT H/C)
• Si switch SW3 (voir page 30) sur la carte est réglée sur 12 vdc, connectez le contact sec du thermos-
tat entre les pôles (11) et (12):
(11): Entrée basse tension
(12): 12 vdc
Contact fermé: mode de refroidissement sélectionné
Contact ouvert: mode de chauffage sélectionné
• Si switch SW3 (voir page 30) sur la carte est réglée sur 24 vac, connectez l'alimentation 24 vac neutre
à la borne (8) et la sortie 24 vac du thermostat à la borne (11):
(8): Neutre 24 vac
(11): Entrée de phase 24 vac
(12): Non connecté
entrée alimentée: mode de refroidissement sélectionné
entrée non alimentée: mode de chauffage sélectionné
