FIXATION DES PIEDS EN CAOUTCHOUC AU SUPPORT À CABINET
Placez le support à cabinet sur le plancher afin qu'il repose avec la porte
du cabinet sur le haut. Un pied en caoutchouc doit être installé à chaque
coin du cabinet dans les trous prévus à cet effet.
1. Inserrez un pied en caoutchouc dans un des trous à cet effet.
2. Desserrez le bouton et ouvrez la porte du cabinet.
3. En utilisant l'ouverture de la porte du cabinet, fixez le pied en
caoutchouc au cabinet avec une rondelle plate et un écrou hex. (Fig.5)
4. Répétez ces étapes pour les autres pieds en caoutchouc.
5. Fermez la porte du cabinet et fixez le bouton de l'étape #2.
6. Placez le support à cabinet sur une fondation plate et solide. L'aire de
travail doit être bien éclairé et avoir assez d'espace pour bouger la
pièce de travail à volonté durant une coupe.
ASSEMBLAGE DE LA PONÇEUSE AU SUPPORT À CABINET
1. Placez l'ensemble de la ponçeuse sur le support à cabinet. Placez le
côté de la table du disque le même côté que la porte du support à
cabinet.
2. Alignez les trous de l'ensemble avec ceux du support à cabinet.
3. Vissez quatre boulons à tête cylindrique avec des rondelles plates dans
les trous à cet effet en utilisant une clé hex., voir Fig.6.
ASSEMBLAGE DE LA COURROIE EN "V" SUR LA POULIE DU
MOTEUR
1. Desserrez le bouton et ouvrez la porte du cabinet.
2. Desserrez le bouton (A-Fig.7) qui fixe le moteur en place.
3. Soulevez le moteur et glissez la courroie en "V" sur la poulie du
moteur.
4. Relâchez le moteur, ceci mettra de la tension sur la courroie en "V".
5. Reserrez le bouton (A) une fois que vous obtenez une déflection de
1/2" au centre de la courroie en applicant une légère pression avec les
doigts.
ASSEMBLAGE

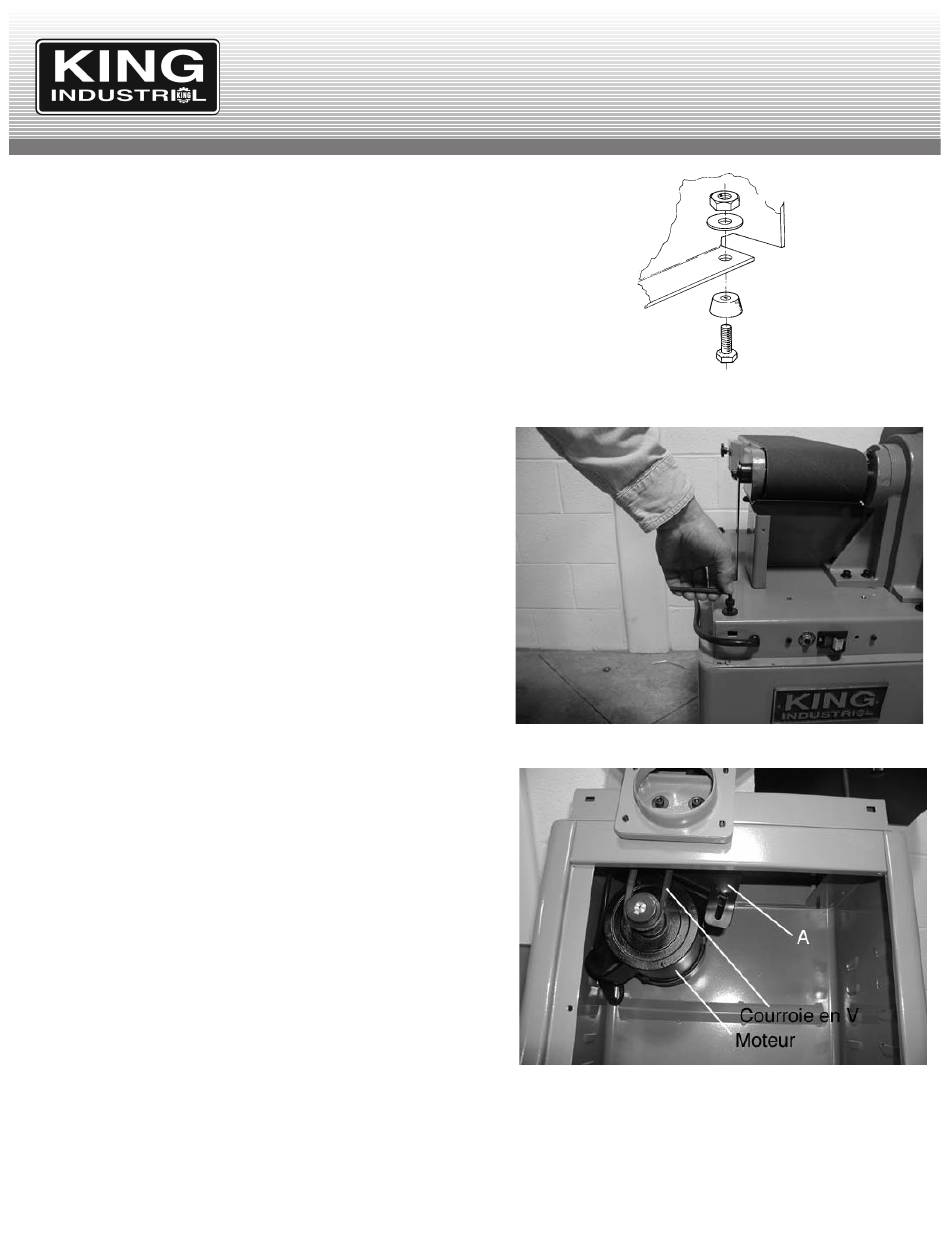

FIGURE 5
FIGURE 6
FIGURE 7
