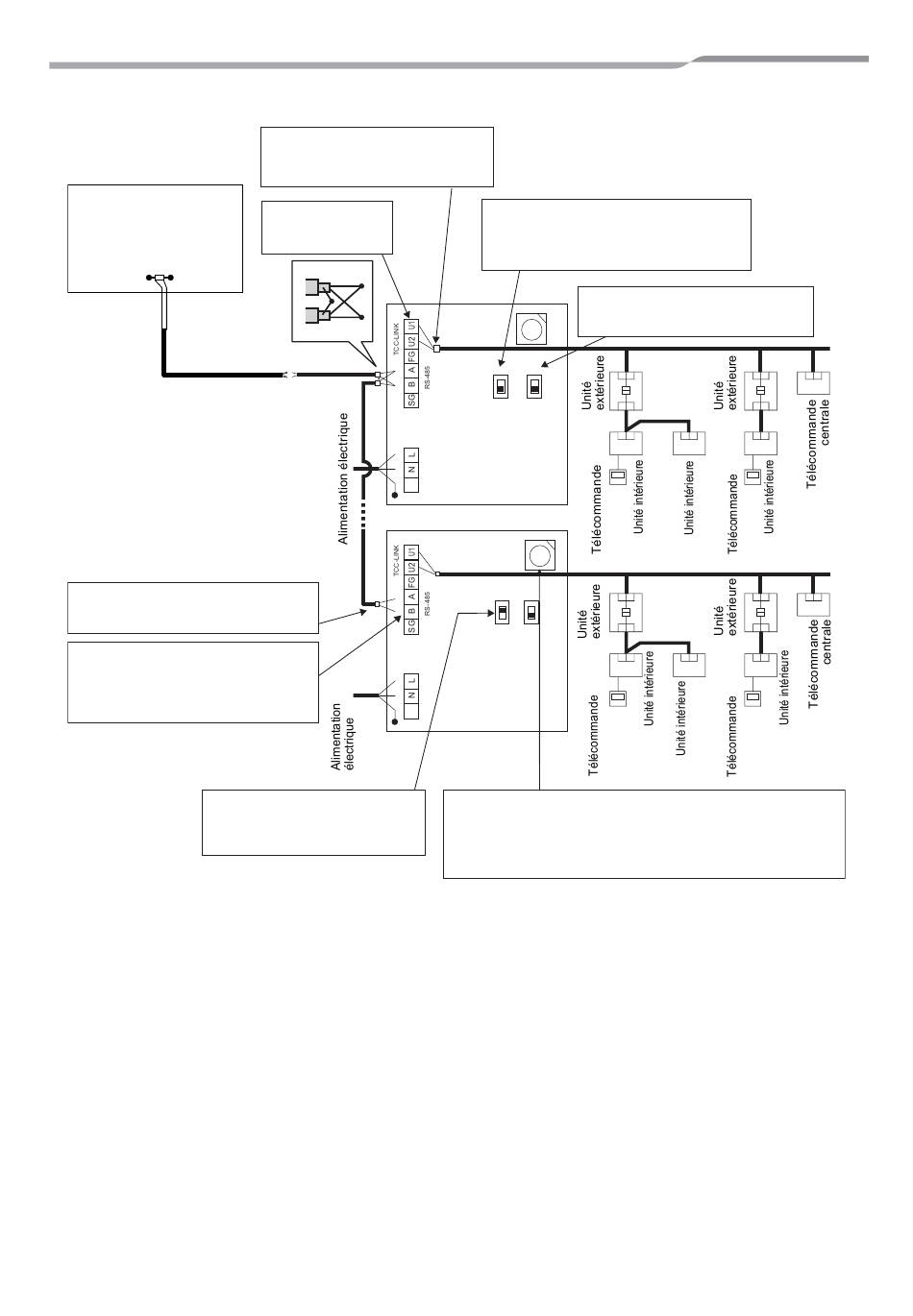

Interface Modbus
Maître Modbus
(Fourniture locale)
A
B
(+)
(-)
Reliez le câble blindé de
communication RS-485 à la terre à
l'adresse 1.
ATTENTION : Les câbles de
communication RS-485 A(+) et B(-)
sont polarisés. Tenez-en compte
lorsque vous reliez les câbles RS-485.
7-FR
Ne reliez pas le blindage du câble de
communication TCC-LINK à la terre.
TCC-LINK U1 et U2
ne sont pas polarisés.
B
La résistance de terminaison
RS-485 est définie uniquement
par l'interface Modbus du
contacteur d'adressage SW1=1.
Placez la résistance de terminaison RS-485
sur l'unité à l'adresse 1 (adresse d'interface
Modbus SW1=1) et le système hôte. Ne la
placez pas ici.
La résistance de terminaison TCC-
LINK est placée côté climatiseur. SW6
SW1
doit être désactivé.
8
SW5
SW6
SW1
1
SW5
SW6
Réglez l'adresse de l'interface Modbus à l'aide de SW1. Attribuez 1
à F(15) à chaque adresse pour éviter les doublons.
ATTENTION : Le réglage de SW1 est lisible lorsque l'alimentation
est branchée. Appuyez sur le contacteur de réinitialisation SW7
après tout changement d'adresse.
– 7 –
Manuel d'installation
U4 U3
U4 U3
U2 U1
U2 U1
U2 U1
U2 U1
U2 U1
U4 U3
U4 U3
U2 U1
U2 U1
U2 U1
U2 U1
U2 U1
U4 U3
U4 U3
