Eagletone HPA6000
Commutateurs de coupure G/D (L/R Mute)
5
Utilisez ces commutateurs pour couper les signaux d'entrée correspondant aux voies
gauche et droite, un à la fois, ou les deux en même temps.
Commutateur Mono/Stéréo
6
Activez ce commutateur pour obtenir un signal mono et désactivez-le pour obtenir un
signal stéréo (position par défaut).
LED Mono/Stéréo
7
La LED s'allume pour indiquer que le commutateur Mono/Stéréo est enclenché.
Sortie casque
8
Ce connecteur est relié en parallèle avec les connecteurs de sortie correspondants
en face arrière. Il est très utile pour connecter un casque lorsque votre HPA6000 est
racké.
Contrôle de balance
9
Ce potentiomètre remplit une double fonction. Lorsque l'entrée auxiliaire (Aux In) n'est
pas utilisée, il vous permet de régler l'image stéréo du signal d'entrée. Lorsqu'un
signal est envoyé dans l'entrée auxiliaire (Aux In), le potentiomètre de balance vous
permet de régler le rapport entre le signal de l'entrée principale (Main In) ou directe
(Direct In) et celui de l'entrée auxiliaire (Aux In).
Contrôle de gain de sortie (Out Gain)
0
Ce potentiomètre contrôle le volume de sortie de son canal. Les signaux gauche et
droite sont régulés simultanément.
Niveau de sortie
q
Ce LED-mètre 4 segments vous renseigne sur le niveau du signal de sortie. Sa plage
s'étend de -24 dBu à +12 dBu. Lorsque la LED CLIP (écrêtage) s'allume, baissez le
potentiomètre de gain de sortie afin d'éviter toute distorsion.
Interrupteur de mise sous/hors tension et LED
w
Cet interrupteur permet d'allumer et d'éteindre l'appareil. Lorsque ce dernier est sous
tension, la LED s'allume.
9

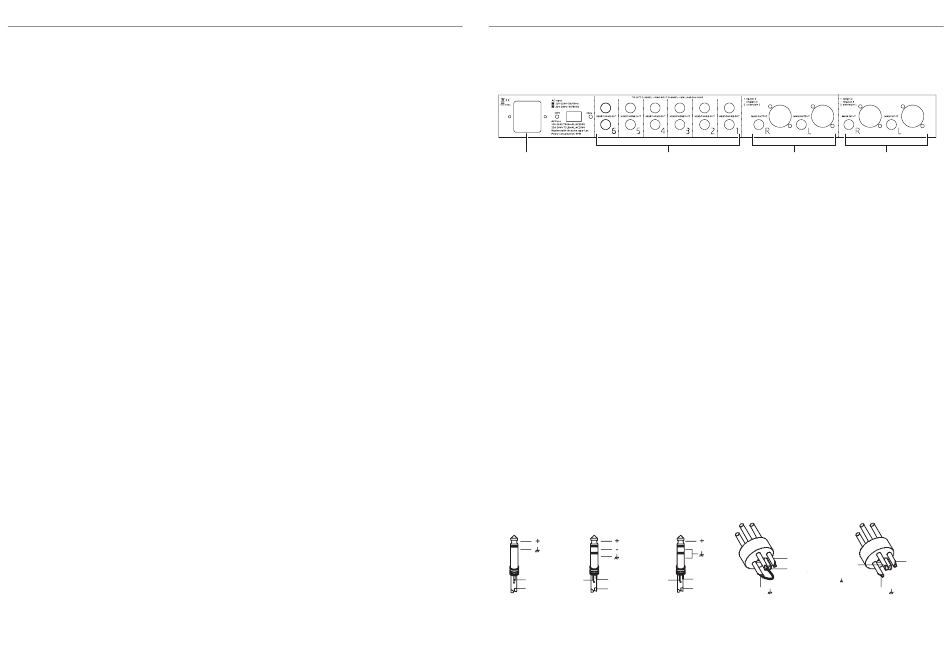

FACE ARRIÈRE
1
2
Connexion d'alimentation électrique et compartiment fusible
1
Cette fiche permet de relier le cordon d'alimentation secteur fourni. Avant de raccorder
l'appareil au secteur, vérifiez que la tension requise par l'appareil correspond à celle
fournie par vos prises secteur. Si le fusible saute, remplacez-le par un fusible aux
caractéristiques identiques.
Sortie casque (1 à 12)
2
Le HPA6000 dispose de 12 sorties casque (2 par canal) supplémentaires. Elles sont
branchées en parallèle avec les sorties disponibles en façade.
Connecteurs de sortie principale
3
Ces connecteurs servent à faire sortir le signal stéréo via des connecteurs jack
6,35 mm stéréo ou XLR. Vous pouvez également utiliser ces connecteurs pour chaîner
autant de HPA6000 supplémentaires que vous voulez au cas où vous auriez besoin de
canaux de casque additionnels.
Connecteurs d'entrée principale
4
Ces connecteurs servent à faire entrer le signal stéréo. Vous pouvez faire entrer le
signal principal via ces connecteurs jack 6,35 mm stéréo ou XLR.
CÂBLAGE
Les connecteurs de type XLR et jack 6,35 mm peuvent être câblés symétriquement
ou asymétriquement, en fonction de la tâche à effectuer. Les exemples ci-dessous
indiquent les différentes manières de câbler les connecteurs :
Connecteur jack stéréo 6,35 mm
Pointe
Anneau
Pointe
Anneau
Manchon
Manchon
Jack 2 points
Jack 3 points
Jack 3 points
asymétrique
symétrique
asymétrique
Guide de l'utilisateur
Eagletone HPA6000
3
Connecteur XLR
Point2 (+)
Point3 (–)
Point3 (–)
(Point 3 (-) (connecté
Pointe
manuellement au point 1,
)
Manchon
Point1 ( )
Point1 ( )
XLR asymétrique
XLR symétrique
