SPC4xxx/5xxx/6xxx – Manuel d'installation et de configuration
Signal
L'intensité du signal reçu par le détecteur (01=basse, 09=haute).
États
L'état physique du détecteur.
Batterie
L'état de la batterie connectée au détecteur (OK, Défaut).
17.6.4 Zones
Pour la configuration, voir Édition d'une zone page 289.

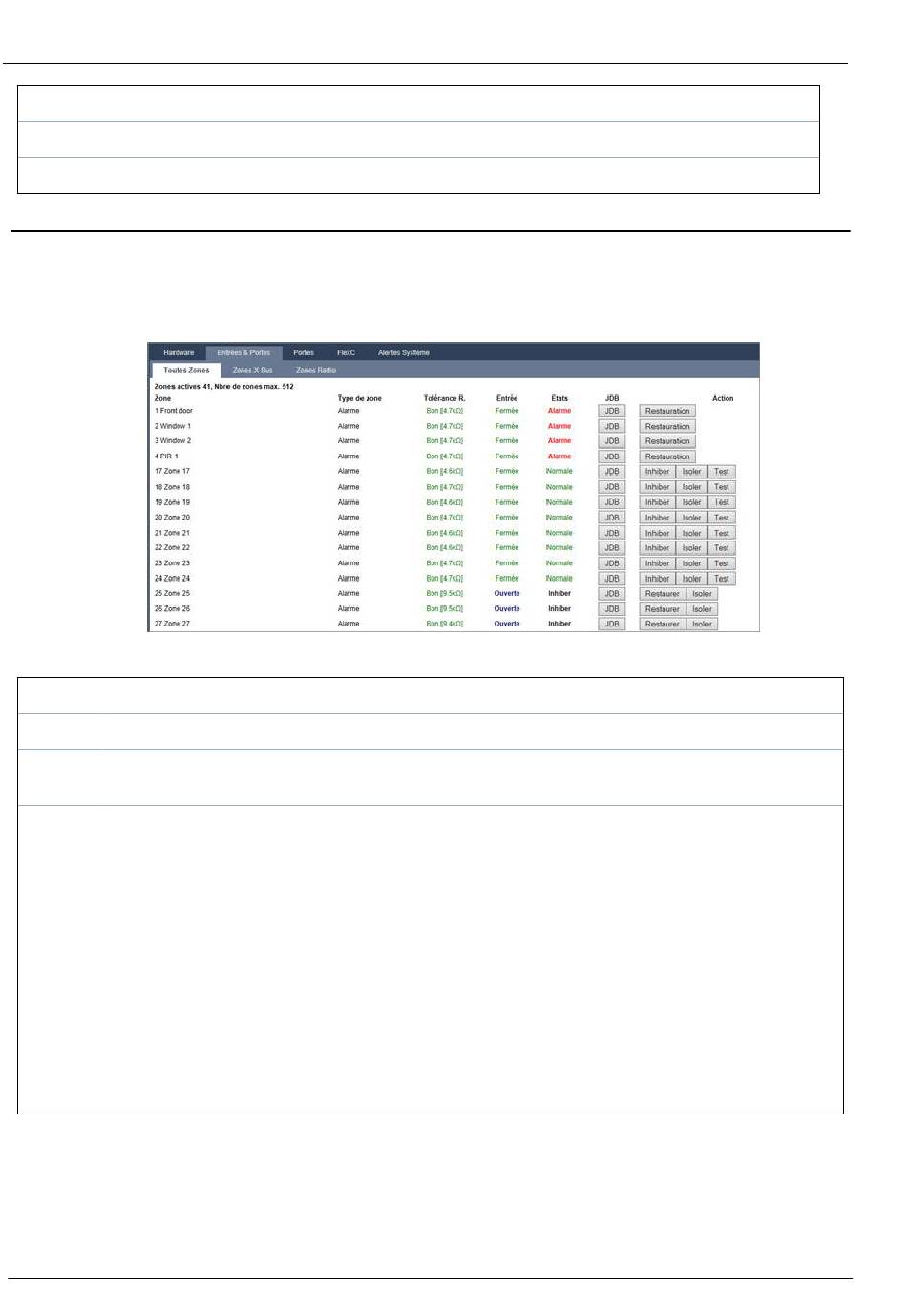

1. Pour voir toutes les zones, sélectionnez État > Entrées > Toutes les zones. Pour voir seulement
les zones X-BUS, sélectionnez l'onglet Zones X-BUS, et pour voir seulement les zones radio,
sélectionnez l'onglet Zones radio.
Voir les tableaux ci-dessous pour de plus amples informations.
Zone
Description textuelle de la zone (maxi 16 caractères).
Secteur
Secteurs auxquels cette zone est affectée.
Type de
Le type de zone (Alarme, Entrée/Sortie, Tech. etc.).
zone
Tolérance
Affiche la qualité de la résistance de fin de ligne pour la gamme de résistances indiquée. Les valeurs
R.
possibles sont :
Bon — valeur nominale +/- 25 % de la gamme définie.
l
OK — valeur nominale +/- 50 % de la gamme définie.
l
Pauvre — valeur nominale +/- 75 % de la gamme définie.
l
Insatisfaisant — toute autre valeur.
l
Bruyant — indique un problème de détection du signal. Le câblage peut se trouver très près d'un
l
câble secteur ou de toute autre source d'interférence.
Cette colonne n'est visible qu'en mode installateur.
Pour plus d'informations sur les valeurs nominales de la résistance et leurs gammes définies, reportez-
vous à Câblage des entrées de zone page 88.
