COUPE-HERBE DE 13 PO (33 CM)
N
de modèle : 060-1983-0 | Communiquez avec nous au 1.866.523.5218
o

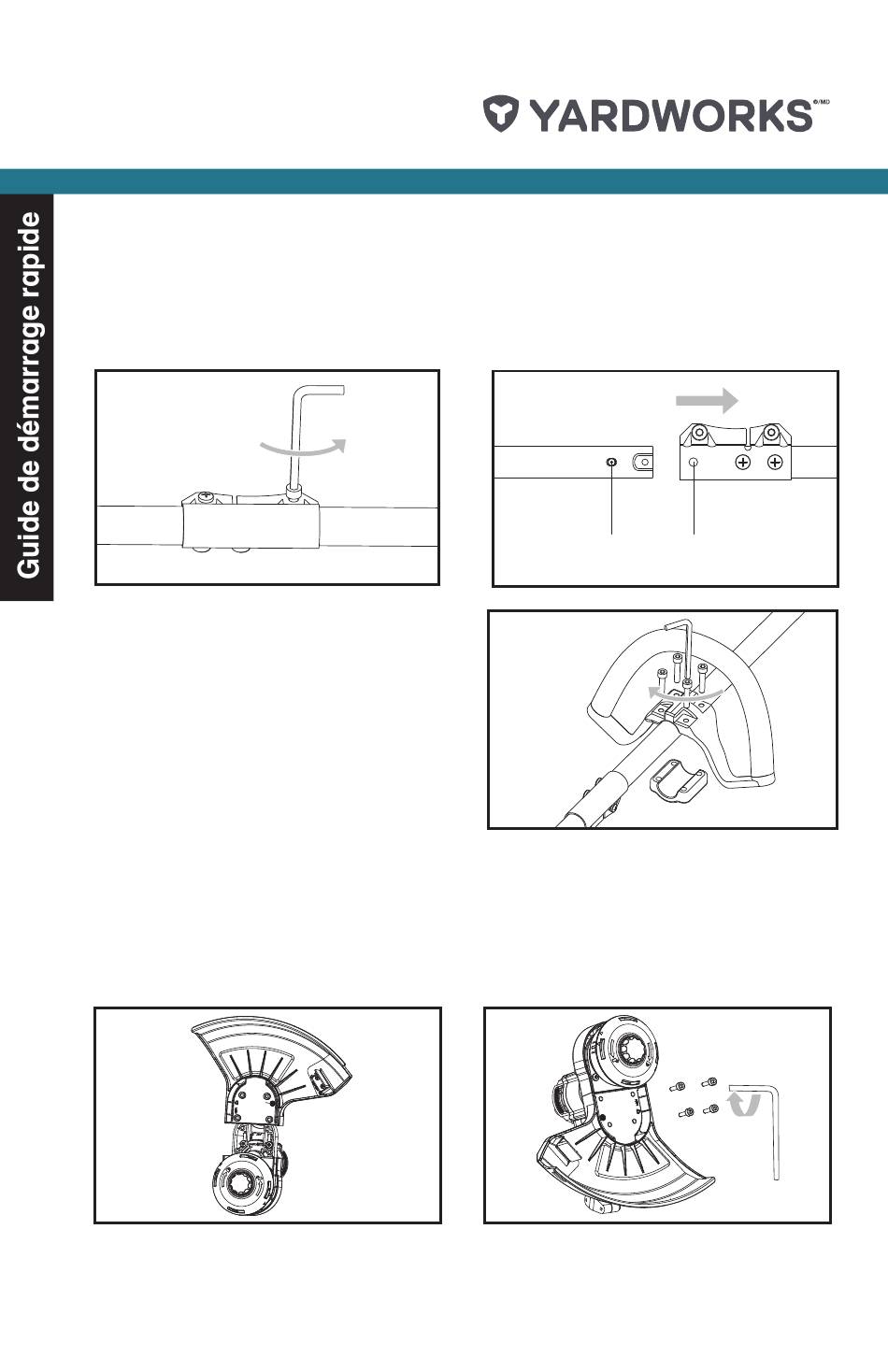

1. ASSEMBLAGE DE LA PARTIE SUPÉRIEURE DU MANCHE AVEC LA PARTIE
INFÉRIEURE DU MANCHE
a) Desserrez les boulon sur le connecteur. (Voir fig. A1.)
b) Alignez et insérez la partie inférieure du manche directement dans la partie supérieure du
manche. (Voir fig. A2.)
c) Positionnez le bouton de verrouillage/déverrouillage dans le logement du guide. (Voir fig. A2.)
A1
2. ASSEMBLAGE DE LA POIGNÉE
AUXILIAIRE
Placez la poignée auxiliaire sur le dessus
du manche, alignez-la sur le cercle
antivibratoire du manche, vissez-la par les
quatre trous et serrez-la à l'aide de la clé
hexagonale. (Voir fig. B.)
3. ASSEMBLAGE DU PROTECTEUR DE SÉCURITÉ
a) Fixez le dispositif de protection à la tête de coupe. Alignez le dispositif de protection pour qu'il
glisse dans les fentes situées sur la tête de coupe. (Voir fig. C1.)
b) Fixez le dispositif de protection sur la tête de coupe au moyen des vis fournies à l'aide de la
clé hexagonale. (Voir fig. C2.)
c) Veuillez replacer la clé hexagonale dans l'encoche du coupe-herbe après son utilisation afin
qu'elle ne soit pas perdue. (Voir fig. C3.)
C1
* Cette information vous est fournie à titre de commodité et ne remplace pas le guide
d'utilisation ni les consignes de sécurité. Le guide et les consignes de sécurité doivent être lus
et compris dans leur intégralité.
A2
Bouton de
Logement du
Locking/
Locking/
verrouillage/
Release knob
Release knob
déverouillage
B
C2
Guide recess
Guide recess
guide
