3.2.3 Application des groupes de transmission latéraux
Les premiers éléments (1 de chaque côté) à installer sur la casquette antérieure sont les groupes de transmission latéraux
droit ou gauche, qu'il faut installer sur la partie antérieure de la benne :
Groupe de transmission latéral droit
•

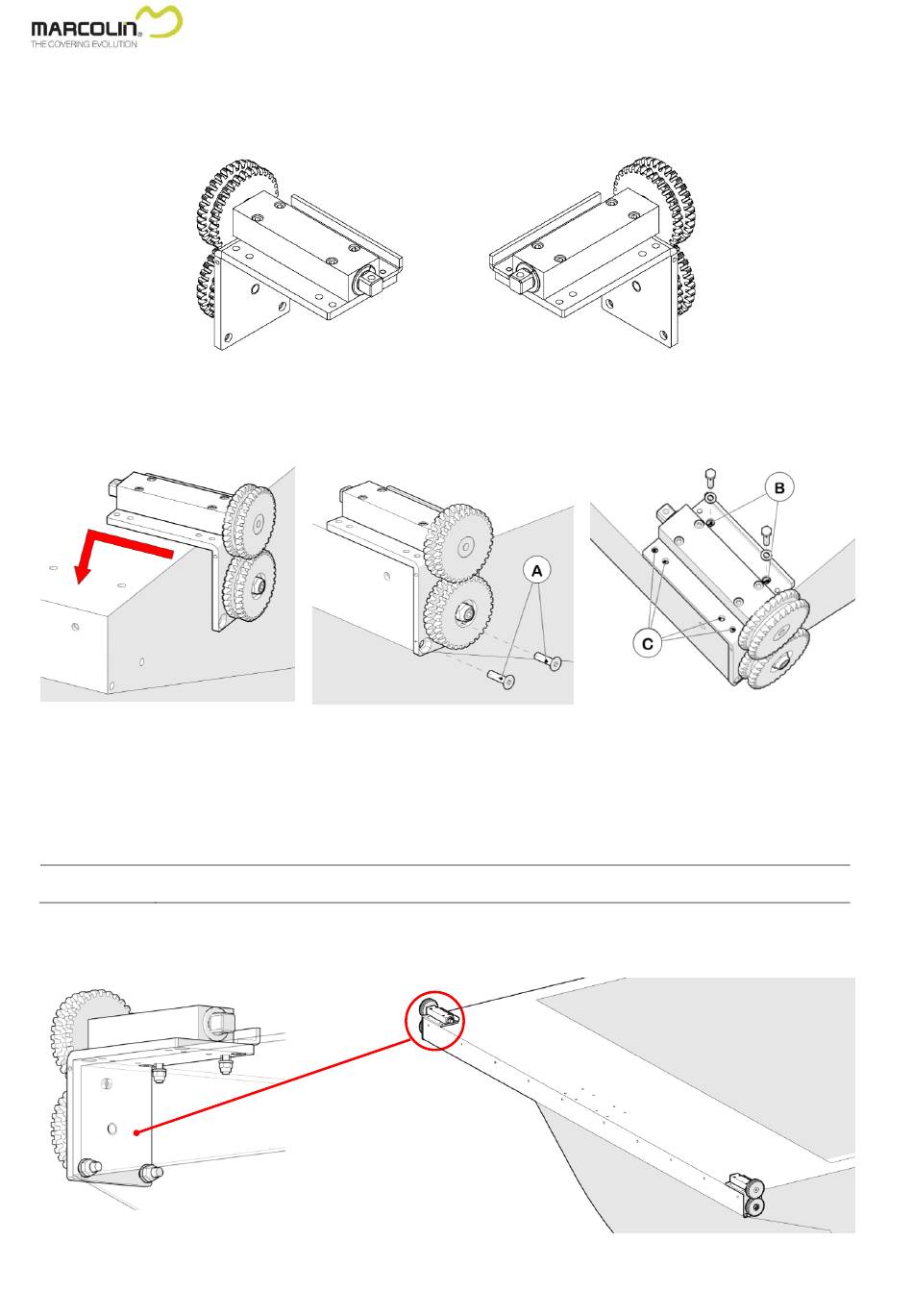

Positionner le groupe comme dans la figure, en faisant adhérer la plaque de support du côté de la casquette du
véhicule et adjacente à la partie frontale.
• Le groupe est fixé latéralement avec deux vis à tête fraisée (A) et écrous autobloquants. Toutefois s'il y a des obstacles
latéralement qui ne permettent pas la fixation correcte il est possible d'effectuer la fixation du groupe avec les
logements positionnés sur la partie supérieure postérieure (trous pour vis à tête hexagonale B) ou supérieure antérieure
(trous C) ;
• Procéder à la fixation de l'élément de la casquette à l'aide des vis, rondelles et écrous autobloquants fournis en
dotation, ou encore (si l'épaisseur le permet) fileter M8 et serrer les vis, en faisant attention à utiliser un liquide frein-
filets adéquat.
Nous conseillons dans ce cas d'utiliser le freinfilet Loctite 243 moyenne résistance oléo compatible, ou bien en al-
Remarque:
ternative le freinfilet Loctite 262 moyenne résistance.
A ce moment le premier groupe latéral de transmission est fixé et il est possible de procéder à la fixation du second.
• Procéder à la fixation comme pour le groupe précédent, en faisant attention à l'alignement des deux groupes.
10 - Manuel de l'installateur - Eletta ®
Groupe de transmission latéral gauche
