Interfacce cavo
1
2
3

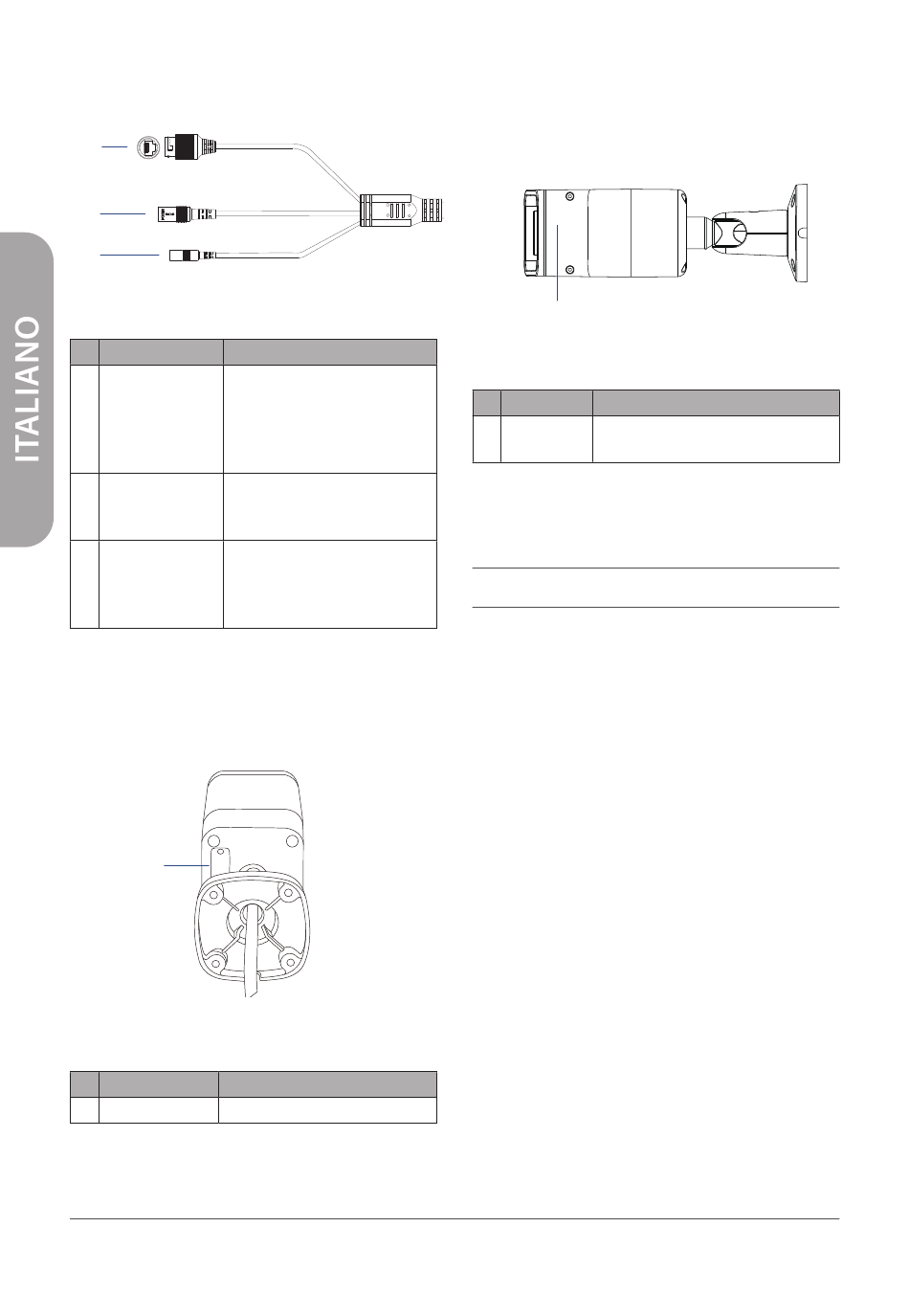

Figura 3: Interfacce cavo
#
Funzione
Connettore RJ-45 per Ethernet.
Può essere utilizzato anche
Spinotto
1
per alimentare la videocamera
Ethernet
quando si utilizza PoE (Power
over Ethernet).
V i e n e c o n n e s s o a u n
Connettore di
2
alimentatore opzionale da 12
alimentazione
V/1,5 A (non incluso).
Tenere premuto per più di
Pulsante
cinque secondi e rilasciare
3
di reset
per avviare un ripristino di
fabbrica.
Tabella 3: Descrizioni interfaccia cavo
DCS-4712E/DCS-4714E Interfacce
pannello posteriore
1
Figura 4: DCS-4712E/DCS-4714E
Interfacce pannello posteriore
#
Funzione
1
Slot microSD Slot per scheda microSD.
Tabella 4: DCS-4712E/DCS-4714E Descrizioni
interfaccia pannello posteriore
34
Descrizione
Descrizione
DCS-4718E Interfacce pannello
inferiore
1
Figura 5: DCS-4718E Interfacce pannello inferiore
#
Funzione
Slot
Slot per scheda microSD.
1
microSD
Tabella 5: DCS-4718E Descrizioni
interfaccia pannello inferiore
Opzioni di gestione
Per configurare e gestire la videocamera, si
consiglia di scaricare la relativa installazione
guidata e la suite software D-ViewCam,
entrambe disponibili sul sito Web D-link.
Installazione della procedura
guidata
1.
Aprire un browser Web, accedere
a dlink.com/support/ e selezionare la
propria regione.
2.
Nella schermata successiva, immettere
il numero di modello della videocamera
nella barra di ricerca e fare clic su
Cerca. Fare clic sull'immagine della
videocamera. Nella pagina del prodotto,
fare clic sul pulsante Download accanto
a Installazione guidata.
3.
Al termine del download del file eseguibile,
fare clic su questo e seguire le istruzioni per
installare la procedura guidata.
Quick Installation Guide
