IDENTIFICATION DES COMPOSANTS EXTERNES
Cette section décrit la face avant, la face arrière et les indicateurs LED du Commutateur.
Face avant
La figure ci-dessous illustre la face avant du Commutateur.

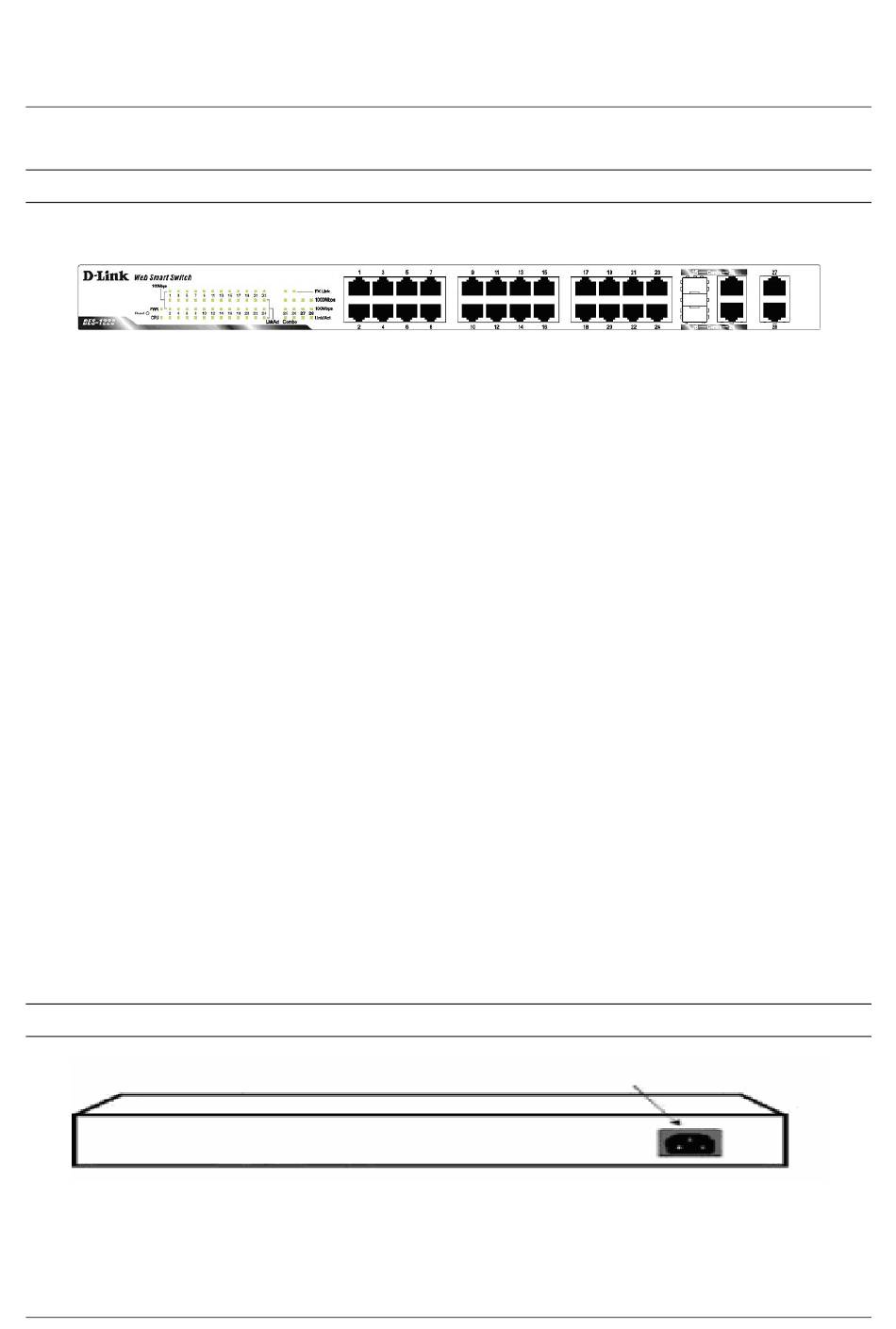

Figure 4 – Face avant du Commutateur Web-Smart 28 ports
Bouton de réinitialisation (Reset) :
Le bouton de réinitialisation (Reset) rétablit les valeurs par défaut de la configuration en sortie d'usine.
Note : Veillez à enregistrer ou noter toute valeur personnalisée des paramètres configurée sur le
Commutateur avant d'actionner le bouton de réinitialisation. La réinitialisation de la configuration par défaut
en sortie d'usine du Commutateur effacera toutes les configurations personnalisées.
Indicateur LED :
Des indicateurs LED explicites indiquent l'état du commutateur et du réseau (voir la section Signification des
indicateurs LED).
Ports à paires torsadées 10/100 BASE-TX (Ports 1~24)
Le Commutateur DES-1228 est équipé de 24 ports Fast Ethernet à paires torsadées capables de détecter
automatiquement le débit 10/100Mbps et supportant également la détection Auto MDI/MDIX du type de
câblage. Ces 24 ports peuvent fonctionner en modes half- et full- duplex.
Ports combo 10/100/1000 BASE-T / Mini GBIC (Ports optionnels 25~26)
Le Commutateur est également équipé de deux ports combo 10/100/1000 Base-T / Mini GBIC, supportant
des modules 1000BASE-SX/LX et 100Base-FX Mini GBIC en montée sur fibres.
Ports à paires torsadées 10/100/1000 BASE-T (Ports 27~28)
Enfin, le commutateur comporte 2 ports Gigabit à paires torsadées capables de détecter automatiquement
le débit 10/100Mbps, supportant la détection Auto MDI/MDIX du type de câblage et pouvant également
fonctionner en modes half- et full-duplex.
Note : Lorsqu'un port est en "Mode forcé", la fonctionnalité Auto MDI/MDIX est désactivée.
Face arrière
Connecteur d'alimentation AC
Figure 5 – Face arrière du Commutateur
