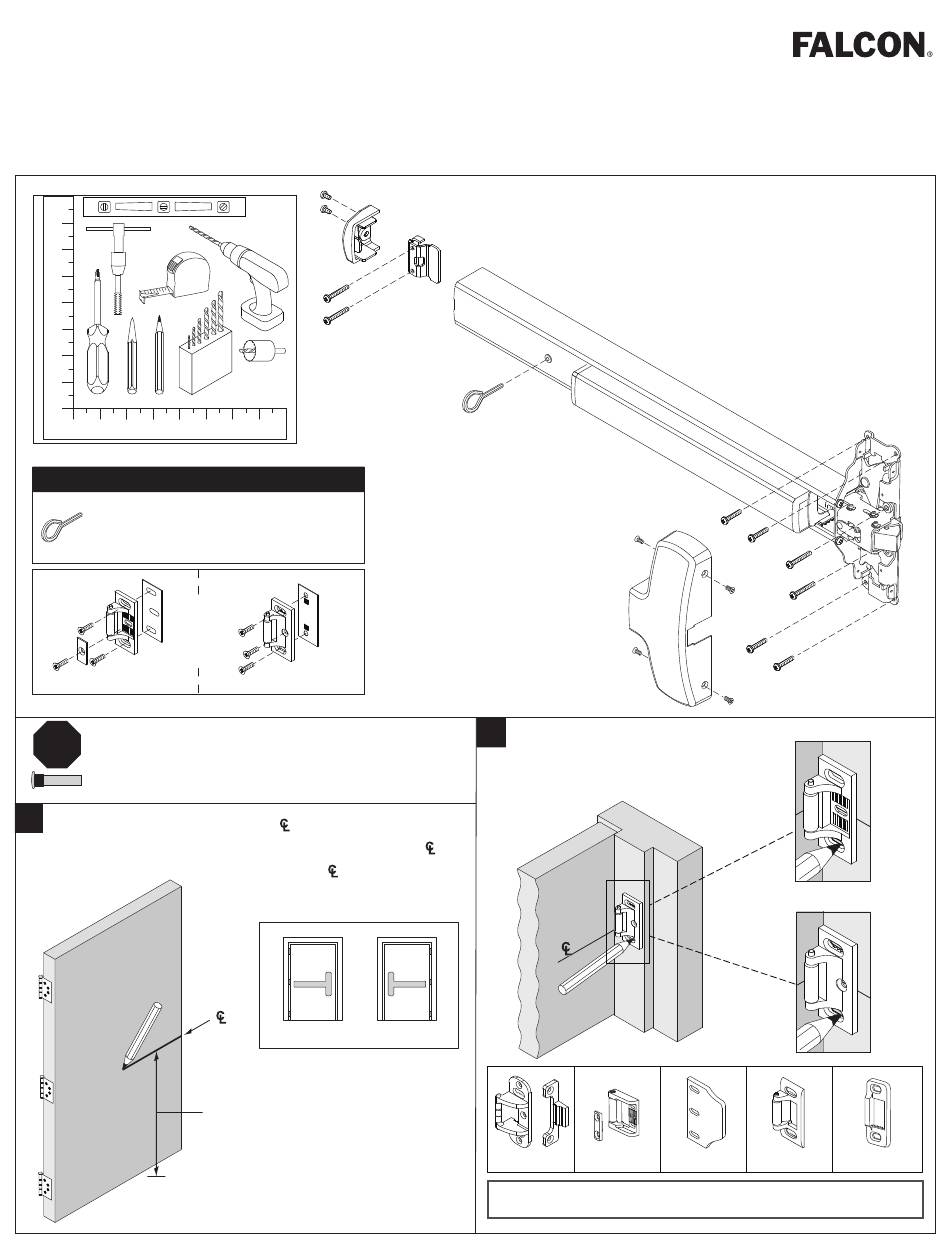

*640005-00*
640005-00
Rim Exit Device
Dispositivo de salida con montura
Appareil de sortie du rebord
#10-24
Dogging Key
Llave de trinquete
Use to lock down pushbar
Utilícelo para asegurar hacia
abajo la barra de empuje
Utilisé pour verrouiller la barre antipanique
OR
O
OU
299
If sexbolts are in box, see Sexbolt Preparation on back page
!
Si los pernos macho-hembra se encuentran en la caja, consulte
preparación de pernos macho-hembra en la página posterior
Si les colonnettes sont dans la boîte,
voir la préparation de colonnettes au verso de la page
1
Draw Exit Device Centerline ( )
Sacar la línea central del dispositivo de salida ( )
Tracer l'axe du dispositif de sortie ( )
RHR
25-R & F-25-R
³⁄₄"
(19 mm)
Œillet vissé
299-F
RHR
40¹⁄₄" (102.2 cm) from finished floor
102.2 cm desde el piso terminado
102.2 cm à partir du plancher fini
2
Mark 2 Slots
Marque 2 ranuras
Marquer 2 fentes
LHR
499-F
Customer Service
1-877-671-7011
Installation Instructions
Instrucciones de Instalacion
1609
264
1439
Servicio al cliente
www.allegion.com
Notice d'Installation
299
OR O OU
299-F
1606
Service à la clientèle
