Maintenance

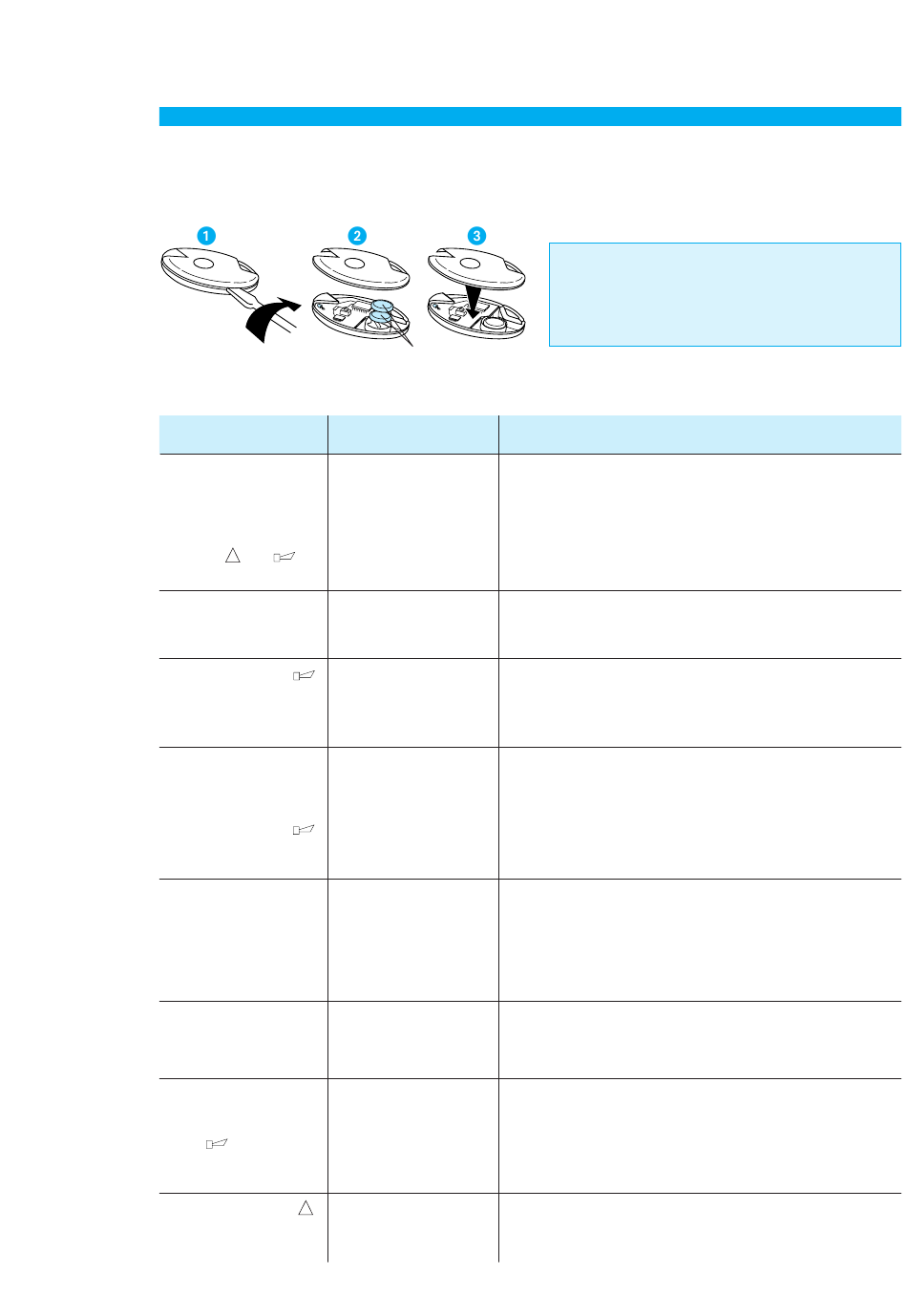

Remplacement des piles de la télécommande
Tableau de diagnostic
DEFAUT
A la première mise en
service , l'installation ne
s'active pas après la
seconde impulsion de
la télécommande ; les
voyants "
"ou
res-
!
tent allumés.
Lors d'une alarme, la sirè-
ne ne sonne pas et le flash
clignote 1 fois.
Le voyant rouge "
"
des appareils clignote.
Lors
d'une
mise
en
marche, le voyant rouge
de la télécommande s'al-
lume
normalement,
le
voyant
rouge
"
"
clignote et le voyant vert
"I/O" reste allumé.
Le voyant vert "~" est
éteint.
Lors d'une signalisation
d'alarme, la sirène émet
un bref signal sonore et le
flash fonctionne.
Lors
d'une
mise
en
marche, et pendant 4
secondes,
le
voyant
rouge"
" s'allume, le
voyant vert "I/O" cligno-
te, et un bip retentit.
Les voyants rouges "
"
!
et "AUX" clignotent alter-
nativement sur la centrale.
2 piles lithium CR 1616
DIAGNOSTIC
Détecteur ou installation en
alarme auto-surveillance.
Mauvaise configuration
de la centrale.
Batterie déchargée ou
fusible détèrioré.
La cellule infrarouge de la
télécommande est sale,
ou la télécommande n'est
pas programmée.
Les appareils ne sont plus
alimentés.
Batterie de la sirène
déchargée.
Un capteur de l'installa-
tion est en alarme.
L'interrupteur "ON/OFF"
de la centrale est en
position "OFF".
Nota : les piles épuisées devront être mises au rebut
dans le respect des réglementations en vigueur.
Ne pas insérer à l'intérieur d'une même télécomman-
de une pile neuve avec une pile partiellement déchar-
gée, mais changez systématiquement les 2 piles.
ACTION
Appuyez sur le poussoir "Sel " de la centrale, le(s) voyant(s) de(s) zone(s)
en défaut de "l'extension à 4 zones" s'allume(nt). Le voyant rouge du/des
détecteur(s) en défaut est/sont allumé(s).
Si aucun voyant de zone n'est allumé, vérifiez l'auto-surveillance de la
centrale, des commandes, des sirènes, des interfaces relais et auxiliaires.
Si l'alarme est située sur une interface contact NF, vérifiez qu'aucun
configurateur ne soit installé à l'emplacement "MOD".
Vérifiez le configurateur à l'emplacement "Alarme" de la centrale.
Voir tableau page 30. Si le N° du configurateur est incorrect,
modifiez le système voir § "Modification du système" page 21.
Vérifiez la tension de charge de la batterie du système par l'alimenta-
tion (environ 13,8V) et son raccordement voir § "Raccordement ali-
mentation et batterie" page 13.
Vérifiez l'état du fusible.
Nettoyez la télécommande infrarouge avec un chiffon, ou programmez
la télécommande, voir § "Télécommande" page 22.
Vérifiez la tension d'entrée de l'alimentation (230V).
Vérifiez la tension de sortie de l'alimentation et la tension de la ligne
intrusion sur le dernier appareil de la ligne (environ 24,5V).
Si tension non correcte, vérifiez le câblage de l'installation, voir §
"Câblage" page 13 et la capacité totale du système, voir § "Capacité
totale du système" page 3.
Vérifiez la tension d'entrée de charge de la batterie par le système
(environ 13,8V) et son raccordement, voir § "Raccordement" page 13.
Appuyez sur le poussoir "Sel" de la centrale, le voyant de zone en
défaut de "l'extension à 4 zones" s'allume. Le voyant rouge du détec-
teur en défaut est allumé.
Remettre le système en marche, voir § "Modification du système" page 21.
