Chaudière/ventilo-convecteur
Interface
utilisateur
Vert – données A
DX+
Jaune – données B
DX-
Blanc – COM
C
Rouge – 24 V c.a.
R
S1
Capteur de température
à distance en option
S2
Branchement de
l'humidificateur

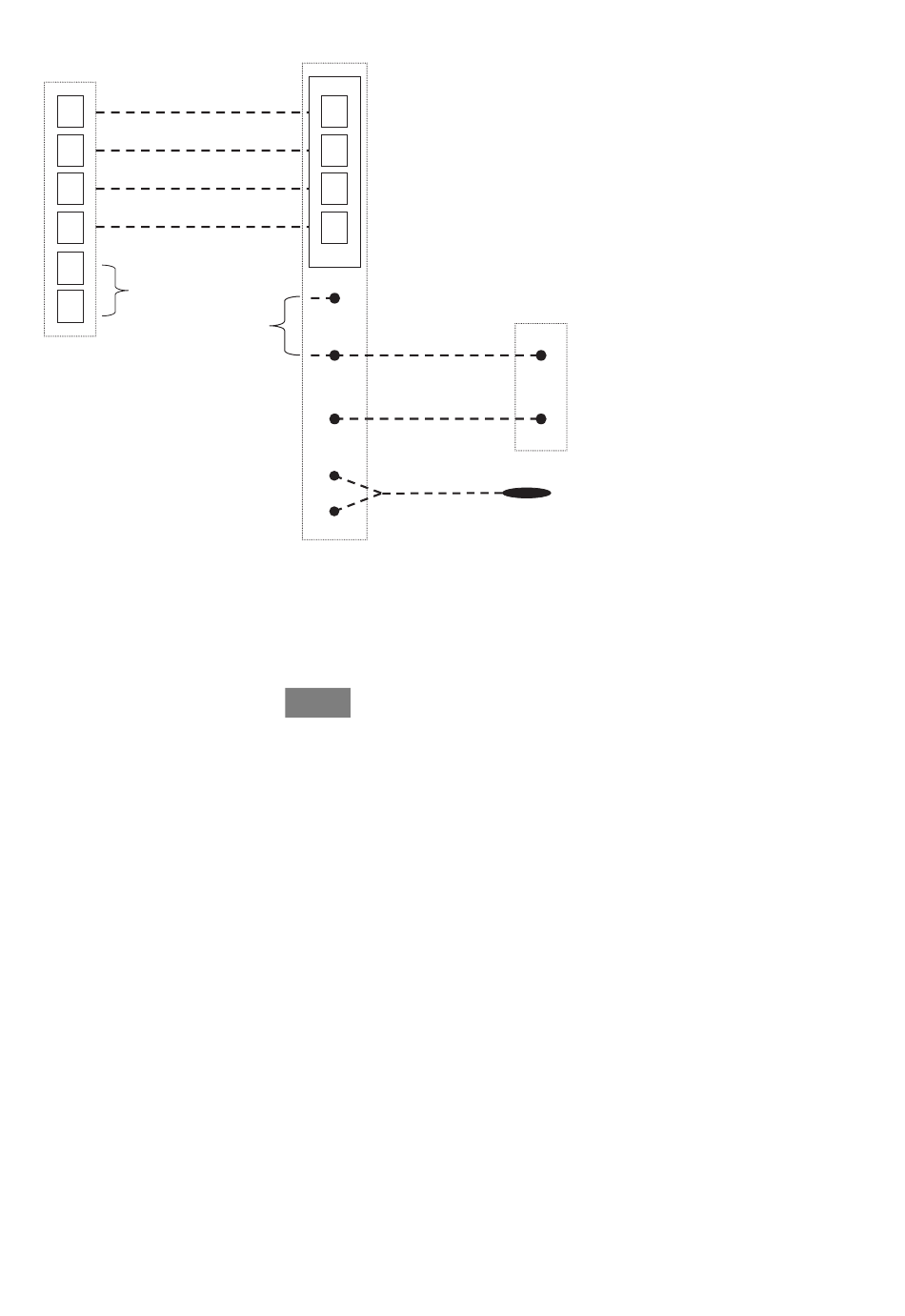

Schéma de connexion pour la chaudière ou le ventilo- - convecteur FCM4 avec
à vitesse variable
DX+
DX-
Connexion de
communication
C
R
HUM
COM
24V
Y/Y2
CTE
climatiseur à 1 phase
107
1 vitesse
Climatiseur
non communicant
C
Y
Capteur
CTE
A12354I
