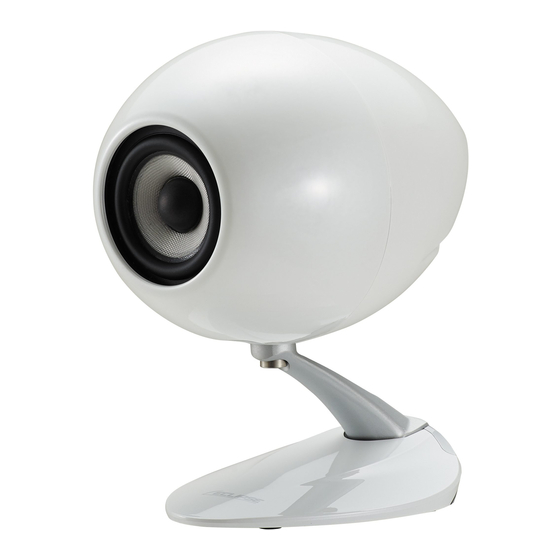

･Nous vous remercions d'avoir acheté ce produit.
･Veuillez lire complètement ce mode d'emploi avant d'effectuer les connexions.
･L'utilisation de méthodes d'installation ou de pièces non standards autres que celles indiquées dans ce
manuel d'installation peut entraîner des accidents ou des blessures.
･ Une expérience et un savoir-faire spécialisés sont requis pour installer l'enceinte sur un mur ou un plafond.
Dans ce cas, adressez-vous à un technicien qualifié.
･ Le concours de deux personne est toujours conseillé pour effectuer l'installation.
Conservez ce Mode d'emploi avec le Certificat de garantie dans un endroit sûr pour consultation
ultérieure.
MODE D'EMPLOI
MANUAL No. 090001-15030700
Publicité
Table des Matières
Manuels Connexes pour Eclipse TD307MK3
Sommaire des Matières pour Eclipse TD307MK3
- Page 1 MANUAL No. 090001-15030700 MODE D'EMPLOI ･Nous vous remercions d'avoir acheté ce produit. ･Veuillez lire complètement ce mode d'emploi avant d'effectuer les connexions. ･L'utilisation de méthodes d'installation ou de pièces non standards autres que celles indiquées dans ce manuel d'installation peut entraîner des accidents ou des blessures. ･...
-
Page 2: Table Des Matières
Table des matières Table des matières Composants Avant Pour utiliser ce produit en toute sécurité l'installation Précautions à prendre avant l'utilisation Exemple d'installation de l'enceinte Pièces et connexions Ajustement de l'angle de l'enceinte Installation du filet de protection de l'enceinte Installation Inversion de la position du bras de l'enceinte sur la base Au plafond ou au mur... -
Page 3: Pour Utiliser Ce Produit En Toute Sécurité
Pour utiliser ce produit en toute sécurité Pour utiliser ce produit en toute sécurité Les symboles AVERTISSEMENT et PRÉCAUTION suivants sont utilisés dans tout ce mode d'emploi et sur le produit. Ces symboles donnent à l'installateur et aux utilisateurs des informations de sécurité importantes pour éviter tout risque de blessures corporelles et de dommages au produit. -
Page 4: Exemple D'installation De L'enceinte
Exemple d'installation de l'enceinte Exemple d'installation de l'enceinte ･ Ajustez l'angle de l'enceinte. ➡Reportez-vous à la Installation sur le sol ou sur une étagère page 54. ･ Exemple d’installation sur un plafond ou un mur. ➡ Installation au plafond Reportez-vous à la page 57. ･... -
Page 5: Pièces Et Connexions
Pièces et connexions Pièces et connexions ① Enceinte ⊖ ⊕ (Noir) (Rouge) Fil d'enceinte Bras de l'enceinte Conseil Bornes d'entrée de l'enceinte Fil d'enceinte (diamètre inférieur à φ7 mm) Trou d'entrée Base de l'enceinte du câble Précaution • Lorsque vous connectez les fils de l'enceinte, fixez correctement les extrémités dénudées des fils de l'enceinte de manière qu'elles ne touchent pas les bornes voisines, sinon des courts-circuits s'ensuivront. -
Page 6: Ajustement De L'angle De L'enceinte
Ajustement de l'angle de l'enceinte Ajustement de l'angle de l'enceinte Utilisez la clé Allen (grande) fournie avec l’enceinte pour desserrer l’écrou hexagonal sous l’enceinte. +30° Conseil -25° L'enceinte est lourde; saisissez-la donc avec la main lorsque vous ajustez l'angle. Ajustez l'enceinte l'angle voulu. -
Page 7: Installation Du Filet De Protection De L'enceinte
Enceinte l'illustration. Conseil • Le filet de protection peut être fixé lorsque l'enceinte n'est pas utilisée, ou au gré des utilisateurs. • Poussez le bord du filet de protection pour le fixer. Filet de protection TD307MK3-011 - 55 -... -
Page 8: Inversion De La Position Du Bras De L'enceinte Sur La Base
Inversion de la position du bras de l'enceinte sur la base Inversion de la position du bras de l'enceinte sur la base Conseil Vous pouvez installer l'enceinte TD307MK3 selon plusieurs dispositions en installant de façon différente la base de l'enceinte et le bras de l'enceinte. Conseil Tournevis Lorsque vous déposez l'enceinte, reportez-vous... -
Page 9: Au Plafond Ou Au Mur
Au plafond ou au mur Au plafond ou au mur Ce produit peut être installé au plafond et au mur. Si vous l'installez au plafond ou au mur, vous devez utiliser des vis supplémentaires (vendues séparément). Lorsque vous installez l'enceinte, veillez à fixer le fil d'empêchement de chute. -
Page 10: Préparatifs Pour L'installation
- Préparatifs pour l'installation - Retirer les vis du capot arrière de la base du haut- Capot arrière de la base du haut-parleur parleur, puis retirer le capot. Base de l'enceinte Vis x2 Tournevis ① Enceinte Retirez le couvercle de la base de l'enceinte. ①... -
Page 11: Installation De La Base De L'enceinte
Retirez l’écrou hexagonal et la rondelle qui ③ Clé Allen (grande) maintiennent l’enceinte et le bras de l’enceinte. Écrou hexagonal Séparez le bras de l'enceinte de l'enceinte. Rondelle Retirez Précaution L'enceinte est lourde; faites attention lorsque vous Bras de l'enceinte la retirez. - Page 12 • Lorsque vous installez la base de l'enceinte sur le plafond ou le mur, utilisez davantage de vis (vendues séparément) en utilisant les fentes signalées pour vous assurer que l’enceinte est bien fixée. TD307MK3-024 - 60 -...
- Page 13 Acheminez les fils d'enceinte. Base de l'enceinte Conseil Fil d'enceinte (diamètre de 7 mm • Pour faciliter la connexion des fils d'enceinte à ou plus) l'enceinte, laissez dépasser ces fils de 20 cm environ. ■ Pour un câble d'enceinte de φ7 mm ou moins Les fils d'enceinte (vendus séparément) peuvent Environ 20 cm...
- Page 14 - Assemblage de l'enceinte - Écrou hexagonal Montez solidement l’enceinte sur le bras de l’enceinte à l'aide de l’écrou hexagonal et de la Rondelle rondelle. Conseil Serrez fermement l' écrou hexagonal et la rondelle. Bras de l'enceinte ① Enceinte Fixer le câble de sécurité...
-
Page 15: Entretien / Spécifications
Entretien / Spécifications Entretien / Spécifications ■Entretien Avant d'entreprendre le nettoyage, veillez à couper l'alimentation électrique de tous les équipements connectés et à débrancher les cordons d'alimentation des prises secteur. Éliminez la crasse de l'appareil en l'essuyant doucement avec un tissu doux et sec. Au besoin, humectez le tissu pour éliminer la crasse de la surface, puis séchez avec un tissu doux. -
Page 16: Garantie Et Service Clients
■Service clients pour tout renseignement relatif à l'utilisation, l'entretien et la réparation du produit Contactez toujours en priorité le revendeur ECLIPSE agréé qui vous a vendu le produit ou le distributeur de votre pays, car ils peuvent être en mesure de résoudre le problème.
