Ecreso FM 100W - 2000 W, manuel utilisateur – 11/2021

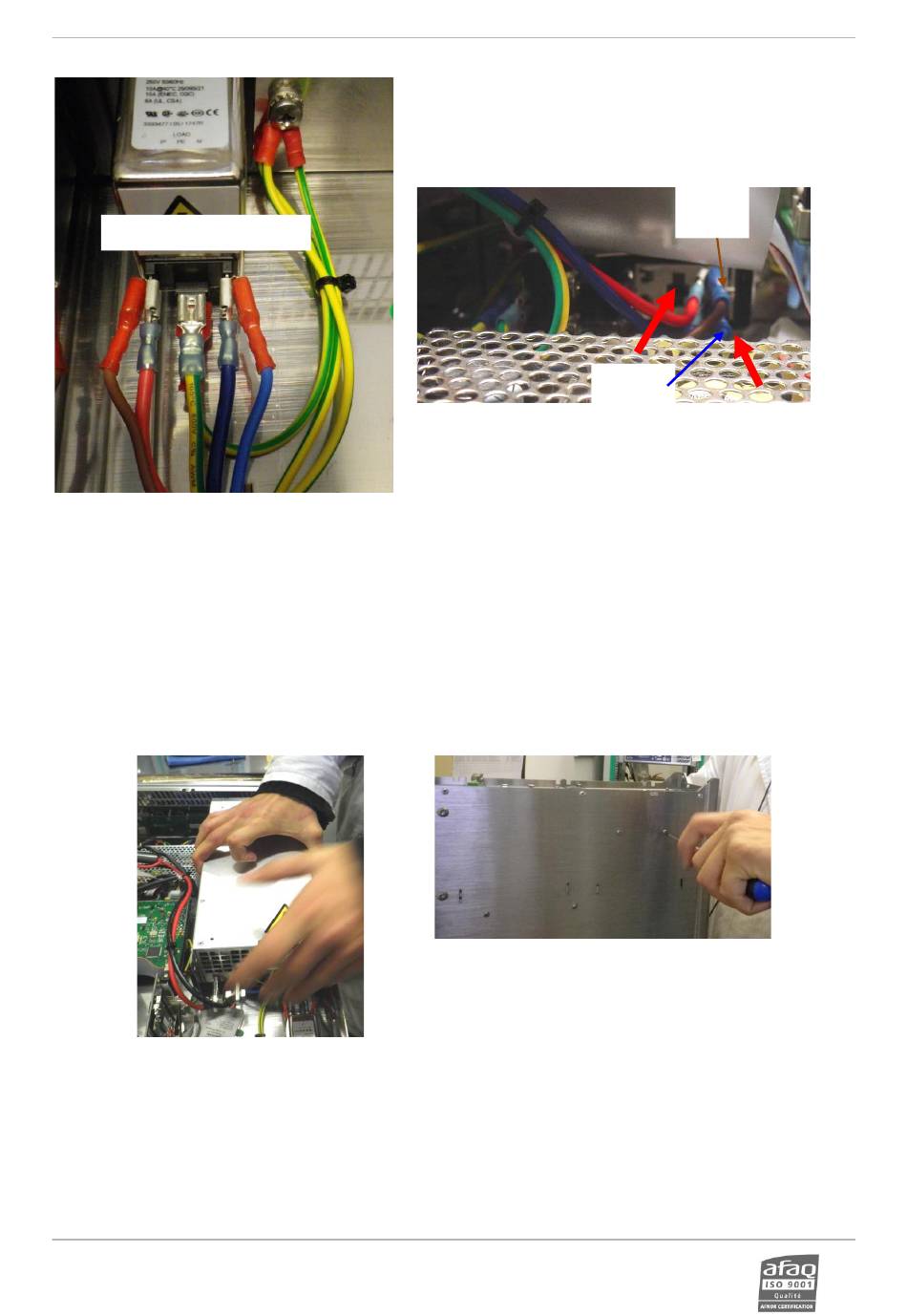

Enfoncer les cosses à fond
Positionner les doubles cosses
suivant la photo ci-dessus
(les cosses rouges à l'extérieur)
7. Dans le cas où l'alimentation a été démontée, la remettre en place en respectant les mêmes précautions
que lors du démontage, sinon passer au paragraphe suivant,
•
La faire glisser pour la remettre dans les ergots du fond du châssis
•
Lors de la manipulation, veiller à ne pas déconnecter de cordons, à ne pas les pincer
•
Revisser les vis qui fixent l'alimentation.
8. Fixer le parafoudre avec le support mécanique et 2 vis M3x6 par l'extérieur,
•
Accentuer légèrement la forme du support, voir photos ci-dessous :
WorldCast Systems SAS - 20 avenue Neil Armstrong - 33700 Mérignac (Bordeaux Métropole) FRANCE
+33 (0)5 57 928 928 –
www.worldcastsystems.com – contact@worldcastsystems.com
Page 209
Cordon
phase
marron
Cordon
neutre
bleu
