NexxTech 1508272 Guide D'utilisation

Amplificateur de distribution à quatre voies
1508272
Merci d'avoir acheté l'amplificateur de distribution à quatre voies de
Nexxtech. Cet appareil peut amplifier les signaux audio et vidéo
provenant d'un lecteur de DVD ou d'une autre source vidéo et les
distribuer à quatre téléviseurs ou magnétoscopes.
Cet amplificateur offre les caractéristiques suivantes :
Quatre sorties audio-vidéo — Permettent de relier une source à
quatre téléviseurs ou magnétoscopes.
Une entrée audio-vidéo — Sert à raccorder l'amplificateur à une
source audio-vidéo.
Convertisseur de signaux vidéo intégré — Convertit les signaux
vidéo composites en signaux S-Vidéo ou l'inverse.
Connecteurs de type phono à couleurs standards — Facilitent le
branchement à une source audio-vidéo.
Prises S-Vidéo — Transmettent la meilleure image possible à votre
appareil vidéo.
Remarque : Cet appareil est conçu pour amplifier un signal vidéo et
fournir un signal fort à des appareils vidéo. Il ne peut améliorer un
signal de mauvaise qualité.
MISE EN GARDE Pour réduire les risques de chocs électriques ou
:
d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité.
MISE EN GARDE
RISQUES DE CHOCS ÉLECTRIQUES.
MISE EN GARDE : POUR RÉDUIRE LES RISQUES DE CHOCS
ÉLECTRIQUES, NE PAS RETIRER LE COUVERCLE OU LA PARTIE
ARRIÈRE DE L'APPAREIL. CELUI-CI CONTIENT DES COMPOSANTS QUI
NE PEUVENT ÊTRE RÉPARÉS PAR L'UTILISATEUR. CONFIER LA
RÉPARATION À UN TECHNICIEN QUALIFIÉ.
Ce symbole indique la présence à l'intérieur de l'appareil de
tensions électriques dangereuses dans des conducteurs
non isolés. Ces tensions sont suffisamment élevées pour
provoquer des chocs électriques. Ne pas ouvrir le boîtier.
Ce symbole indique que la documentation qui
! accompagne l'appareil contient des instructions
importantes
entretien.

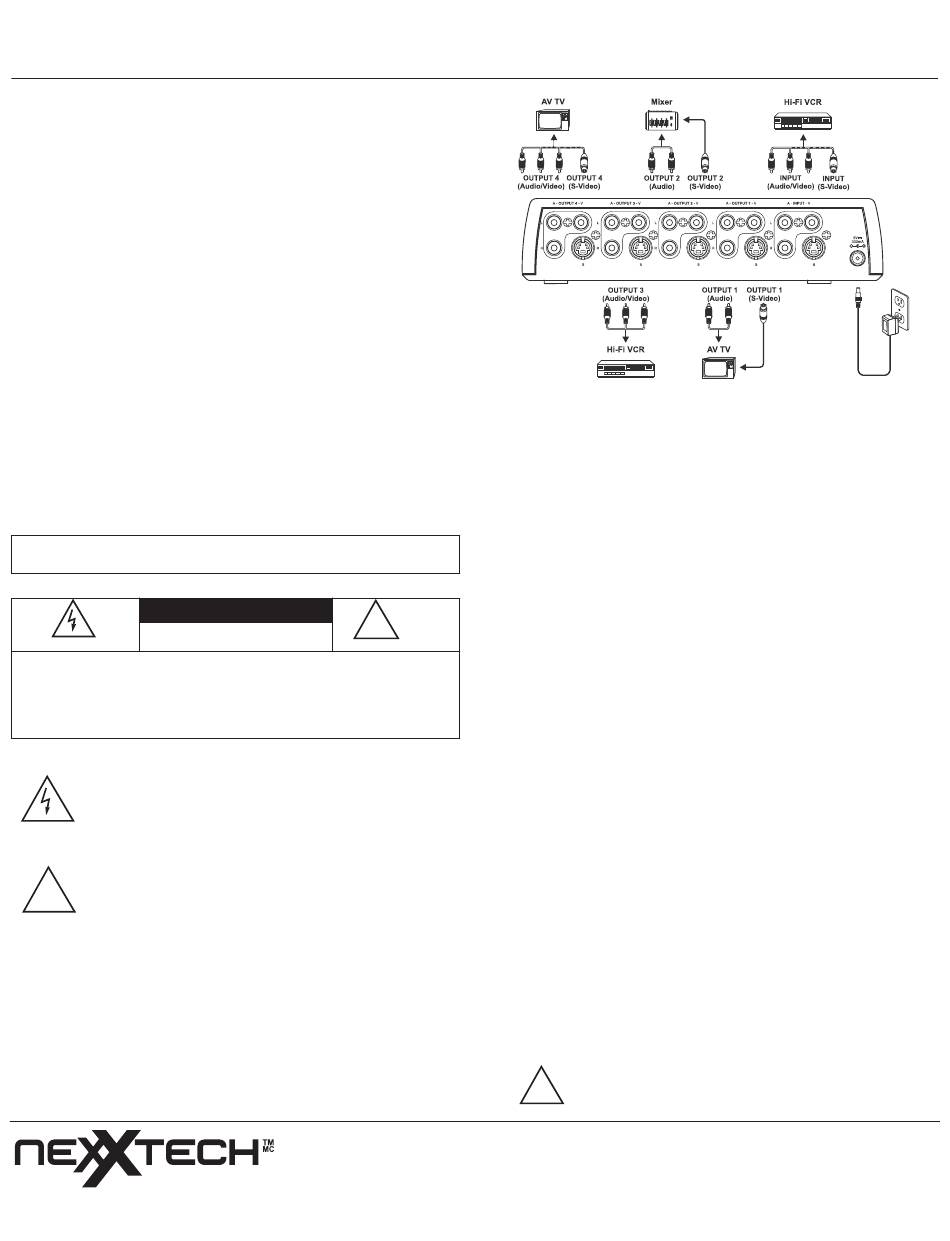

BRANCHEMENT DES COMPOSANTS
Pour brancher les composants, utilisez des câbles audio ou vidéo
munis de fiches phono (en vente dans les magasins electronique).
Pour obtenir le meilleur rendement possible, utilisez des câbles
audio-vidéo de qualité. N'utilisez pas de câbles audio pour les signaux
vidéo. Les prises de couleur de l'amplificateur facilitent le
branchement des composants à l'amplificateur. Utilisez les prises
jaunes pour les signaux vidéo, les rouges pour les signaux audio du
!
NE PAS OUVRIR.
concernant son utilisation
canal de droite, et les blanches pour les signaux audio du canal de
gauche.
Remarque : Utilisez les câbles les plus courts possible pour les
branchements. N'enroulez pas les longueurs de câbles en surplus
près de l'amplificateur.
1. Raccordez la sortie de la source audio aux prises
l'arrière de l'amplificateur.
Remarque : Si la source est monophonique, raccordez les deux
branches à l'aide d'un adaptateur audio en Y (en vente dans les
magasins électronique) afin de joindre les deux canaux ensemble;
branchez ensuite l'autre extrémité de l'adaptateur dans la sortie
audio de la source.
2. Si la source n'est pas munie d'une sortie S-Vidéo, branchez sa
sortie vidéo dans la prise
Si la source est munie d'une sortie S-Vidéo, raccordez la sortie
vidéo à la prise
Mise en garde : La source vidéo ne doit être reliée qu'à une
seule des prises d'entrée
3. Si votre téléviseur ou votre moniteur n'est pas muni d'une entrée
S-Vidéo, raccordez son entrée vidéo dans la prise jaune
) .
(1–4 -V
Si le téléviseur est muni d'une entrée S-Vidéo, raccordez le câble
à la prise
OUTPUT
Mise en garde : L'entrée vidéo du moniteur ou du téléviseur ne
doit être reliée qu'à une seule des prises (
et son
( –
OUTPUT 1
4. Raccordez la prise d'entrée audio du téléviseur ou du moniteur à
la prise
OUTPUT-A
5. Insérez la fiche cylindrique de l'adaptateur CA dans la prise
DC 9V 300mA
une prise CA standard
Mises en garde :
Utilisez un bloc d'alimentation de classe 2 pouvant fournir
!
300 mA à 9 V CC. La tige centrale de la fiche de
l'adaptateur doit être positive et la fiche doit pouvoir
GUIDE D'UTILISATION — Prière de lire avant l'usage.
jaune de l'amplificateur.
INPUT-V
de l'amplificateur.
INPUT S
et
INPUT-V INPUT S
( – ) .
1 4 S
) de l'amplificateur.
4 S)
( – ) / de l'amplificateur.
1 4 R L
de l'amplificateur, puis branchez l'adaptateur dans
.
/ à
INPUT-A L R
de l'amplificateur.
OUTPUT
( – ) ou
OUTPUT 1 4 -V
