Système de remplissage AquaKing Red Label.

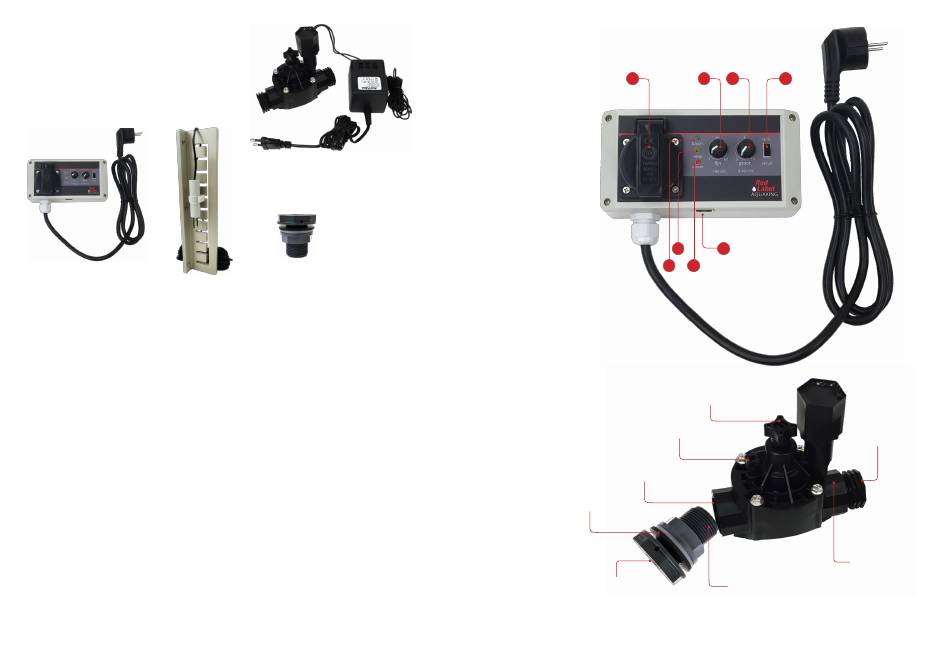

Contenu de l'ensemble :
•
Régulateur du système de remplissage
•
Électrovanne
•
Alimentation électrique 24V
•
Support du capteur
•
Traversée de paroi pour l'électrovanne
Le système de remplissage AquaKing Red Label veille à ce que le niveau de l'eau dans votre bassin
reste constant ce qui garantit également un fonctionnement optimal et constant de votre filtre à tambour.
Des bas niveaux d'eau récurrents entraînent un nettoyage plus fréquent du filtre à tambour.
Ce système de remplissage simplifie également le remplacement de l'eau. En effet, il vous suffira d'évacuer
la quantité d'eau souhaitée tandis que le système de remplissage se chargera du réapprovisionnement en eau jusqu'au niveau souhaité.
Mise en place du
capteur.
Placez les broches de mesure en acier inoxydable du capteur au niveau d'eau souhaité
de votre bassin. Les extrémités des broches de mesure doivent être immergées de
quelques millimètres seulement.
Le capteur peut être monté à n'importe endroit de votre bassin ou de votre filtre.
Grâce au support qui vous est livré, vous pourrez facilement déplacer le capteur au
niveau approprié.
Réglage du système de
remplissage.
Vous pouvez régler le retardateur du système de remplissage de 0 à 60 secondes à l'aide du bouton 2.
Vous pouvez régler le retardateur du système de remplissage de 1 à 10 minutes à l'aide du bouton 3.
Alimentation par pompe ou par
gravité.
Si votre filtre est alimenté par une pompe et que vous installez le système de remplissage dans votre filtre,
le commutateur 4 doit être réglé sur « REL UIT ». Le commutateur 4 doit être réglé sur « REL IN » si le filtre
est monté dans un système gravitationnel.
Commande du système de remplissage AquaKing Red Label.
1.
Prise de l'alimentation de
l'électrovanne.
2.
Réglage fin du
retardateur.
3.
Réglage grossier du
retardateur.
4.
Réglage de la pompe /
gravité.
1
5.
Connexion du
capteur.
6.
Courant
électrique
7.
Relai,
retardateur.
8.
Capteur
6
Connexions de
l'électrovanne.
Régulateur de flux
Purge d'air
Raccord 1 po filetage intérieur
Bagues d'étanchéité de
paroi du filtre
Raccord adhésif PVC 20 mm
2
3
4
7
5
8
Raccord 3/4 po
ou 1 po filetage
intérieur
Sens du flux
Traversée de paroi diam. 32-35 mm
►
