Choix d'une opération mathématique
Vous avez le choix entre les six opérations mathématiques
suivantes:
Add
Pour additionner deux formes d'ondes
(provenant
chacune
d'une
emplacement de mémoire) et stocker le résultat dans une
mémoire de forme d'onde. Par exemple, on peut
additionner les formes d'ondes provenant de INPUT A
(SOURCE 1) et de la mémoire 1 (SOURCE 2), ce qui se
traduira par une forme d'onde stockée dans la mémoire 4
(DESTINATION).
Subtract
Pour soustraire la forme d'onde SOURCE 2
de la forme d'onde SOURCE 1 et stocker le résultat dans
la première mémoire libre qui se présente. Tout comme
avec ADD, des entrées actives ou des emplacements de
mémoire peuvent être utilisés dans n'importe quelle
combinaison.
Multiply
Pour multiplier deux formes d'ondes (chacune
captée d'une entrée active ou d'un emplacement de
mémoire) et stocker le résultat dans une mémoire de forme
d'onde. Par exemple, la puissance peut être calculée avec
MULTIPLY si SOURCE1 représente la chute de tension
sur un montage et que la SOURCE2 représente le courant

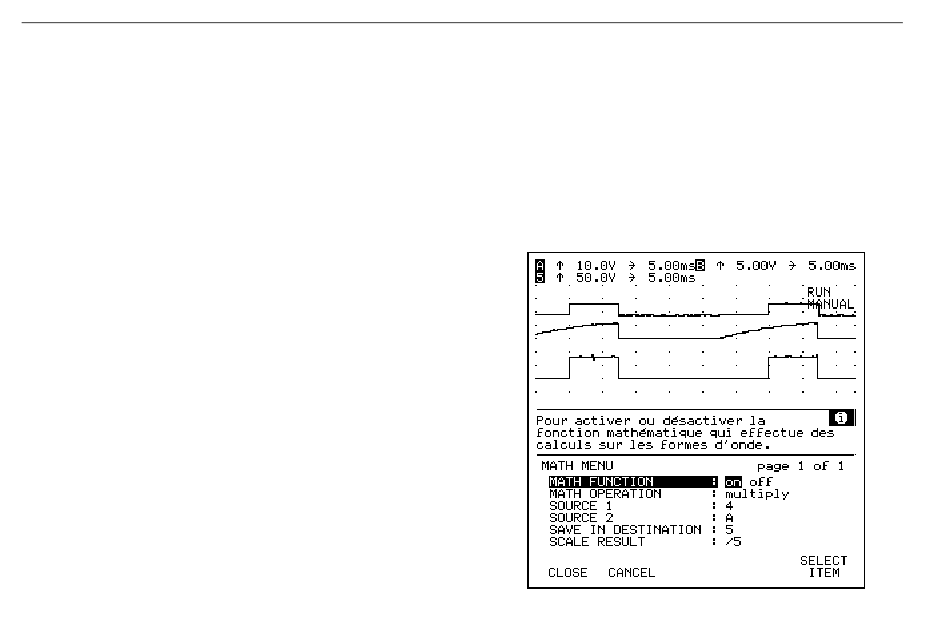

traversant ce montage. Selon la figure suivante, des
formes d'ondes de la mémoire 4 (en haut) et INPUT A (au
milieu) sont multipliées pour donner lieu à la forme d'onde
introduite dans la mémoire 5 (en bas).
entrée
active
ou
d'un
92B/96B/99B/105B
Invert
La fonction d'inversion vous permet d'inverser
la polarité sur une entrée active ou une forme d'onde en
mémoire et de stocker la nouvelle forme d'onde dans un
autre emplacement de mémoire.
Integrate
La fonction d'intégration calcule et affiche la
zone de la forme d'onde sélectionnée. L'intégration vous
permet de totaliser la forme d'onde sur une période de
temps, pour montrer la véritable dissipation de puissance
lorsque les niveaux de la forme d'onde changent.
