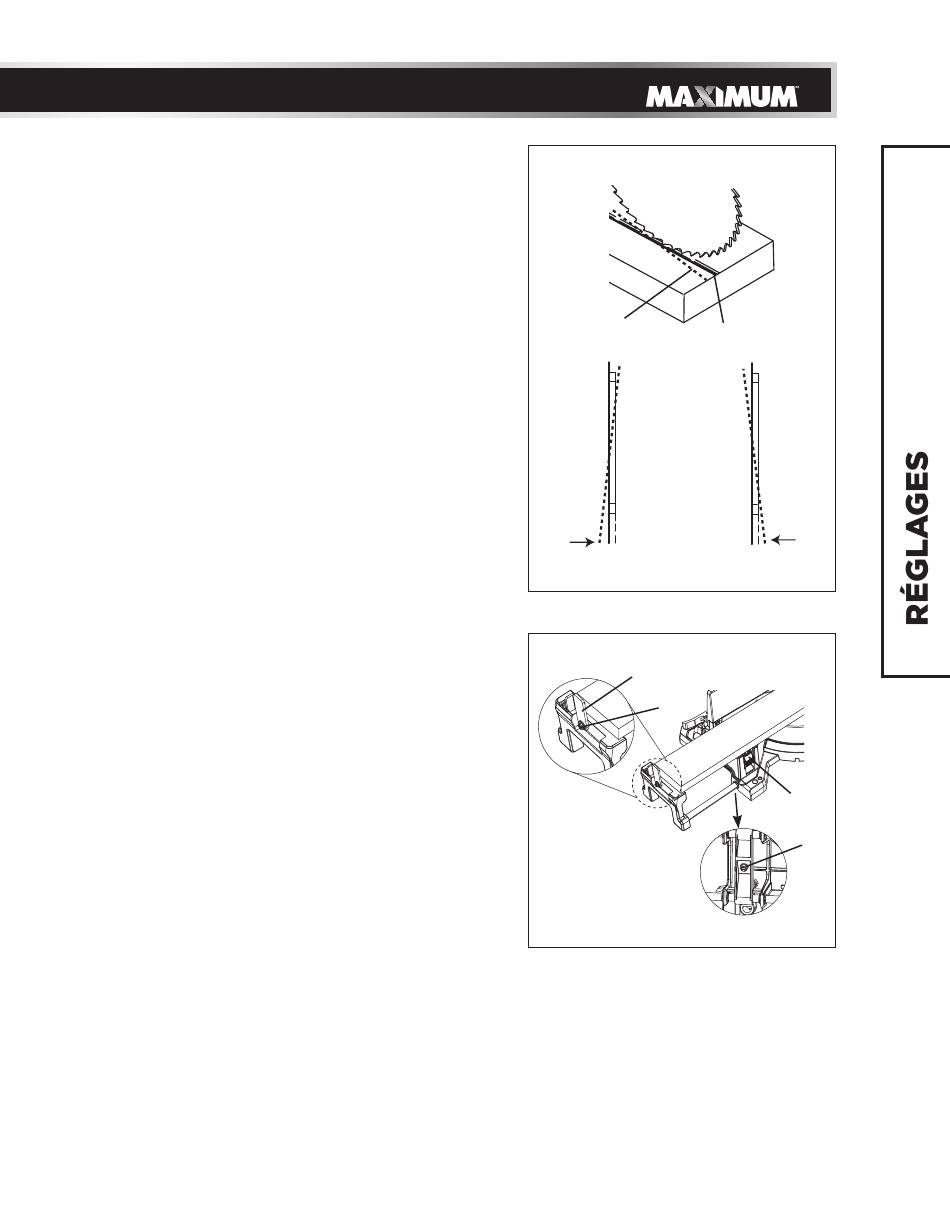

Méthode B (Fig. 29 et 31)
•
Tournez légèrement la molette de réglage
horizontal du laser (2) pour régler l'angle
horizontal du faisceau sur la face de la
planche. Si le faisceau laser n'est pas
parallèle et est incliné vers la droite,
tournez la molette de réglage horizontal du
laser (2) dans le sens horaire; si le faisceau
laser est incliné vers la gauche, tournez la
molette de réglage horizontal (2) dans le
sens antihoraire jusqu'à ce que le faisceau
laser soit parallèle au trait de coupe.
•
Revérifiez l'alignement du faisceau laser.
UTILISATION ET RÉGLAGE DES
RALLONGES (Fig. 32)
Les rallonges de chaque côté permettent de
supporter des pièces longues de chaque côté
de la scie.
•
Soulevez le levier de blocage (1) et tirez la
rallonge gauche jusqu'à la longueur voulue.
Poussez le levier de blocage (1) vers le bas
pour serrer la rallonge en place. Répétez
ces étapes pour la rallonge du côté droit si
vous le désirez.
•
Si le levier de blocage (1) ne s'enclenche
pas, repérez l'écrou (2) sous le socle et
tournez l'écrou (2) de 1/4 de tour dans le
sens horaire à l'aide d'une clé de 3/8 po
(10 mm) jusqu'à ce qu'il soit serré.
PLAQUE DE BUTÉE UTILISÉE POUR DES
COUPES RÉPÉTITIVES (Fig. 32)
La plaque de butée permet d'effectuer des
coupes répétitives de même longueur.
REMARQUE : N'utilisez qu'une seule plaque
de butée à la fois; n'utilisez JAMAIS les deux
plaques de butée en même temps.
•
Faites pivoter la plaque de butée (3) vers
la verticale.
•
Si la plaque de butée ne pivote pas,
desserrez la vis de blocage (4) d'un 1/4 de
tour à l'aide d'un tournevis et d'une clé
de 8 mm.
Fig. 31
Faisceau laser
Trait de coupe
Sens antihoraire
Sens horaire
Fig. 32
3
4
37
1
2
