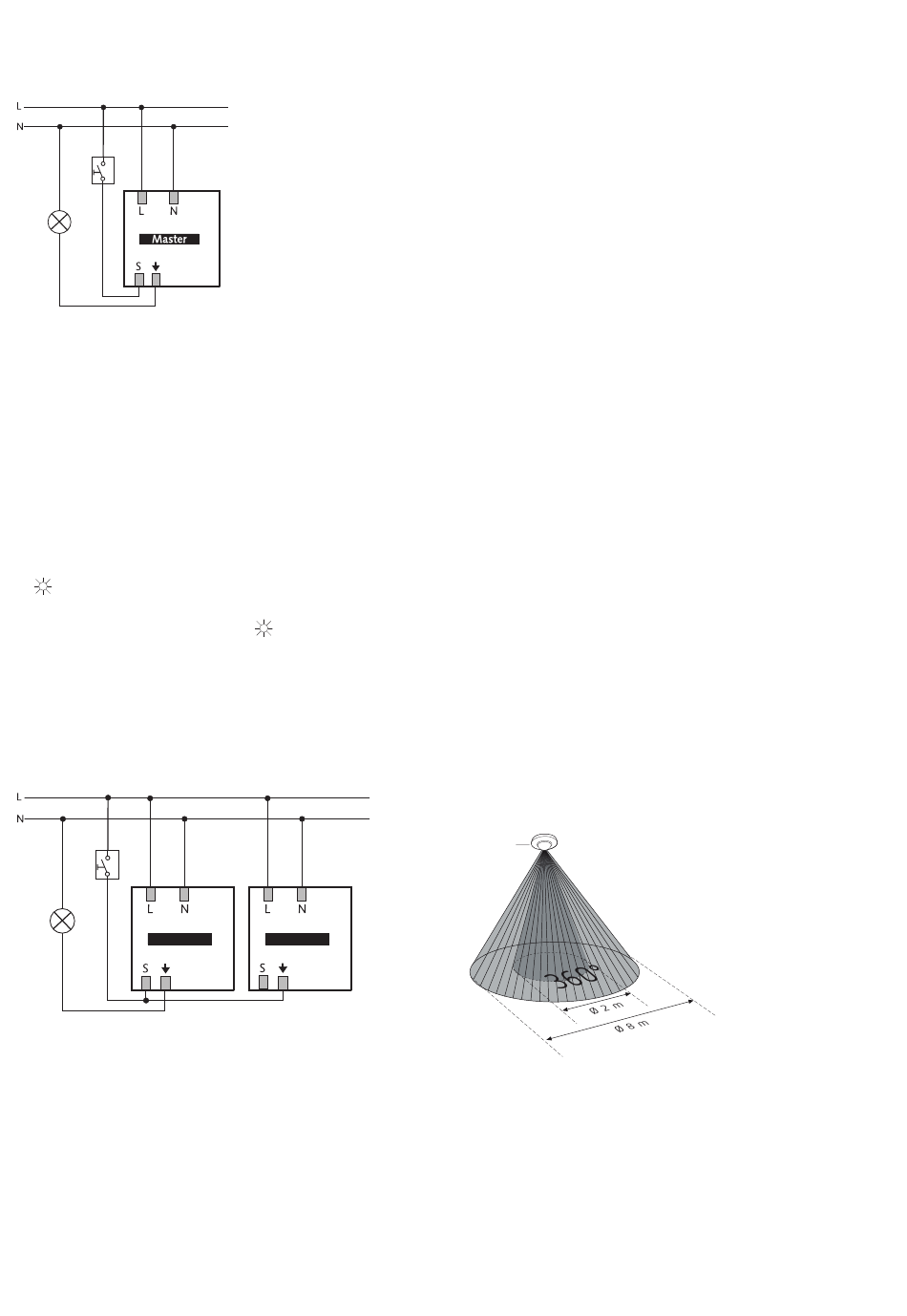

Montage simple
En montage simple, le détecteur de présence maître détecte
la présence et la luminosité et commande l'éclairage.
Montage en parallèle maître-esclave
Si la zone de détection couverte par un seul détecteur de
mouvement ne suffit pas (dans les grandes pièces), il est
possible de procéder à un montage en parallèle de plusi-
eurs détecteurs en reliant les bornes S et
est détectée en commun par tous les détecteurs. Le maître
mesure la luminosité et commande l'éclairage. Les autres
détecteurs (esclave) ne fournissent que des informations via
la borne
↓.
Dans le cas des appareils esclaves, régler le potentiomètre
†
pour la valeur de commutation de la luminosité (LUX) sur
et pour la temporisation à l'extinction (TIME) sur 30 s
ou désactiver la mesure de la luminosité avec la télécom-
mande et appuyer sur la touche
L Si la tension de service sur la borne S est < 1 s, le maître
interprète cette tension comme un signal de bouton-
poussoir. La tension de service > 2 s est interprétée
comme un signal de l'esclave et exécuté conformément. La
lumière s'active donc seulement après 2 s après la détec-
tion d'un mouvement par l'appareil esclave.
Master
Commande par touches
L'éclairage peut être allumé / éteint manuellement via un
bouton-poussoir. Si la lumière est allumée manuellement,
elle le reste tant que des personnes sont présentes (plus la
temporisation à l'extinction). Ensuite la lumière bascule dans
le mode automatique réglé. Si la lumière est arrêtée manu-
ellement, elle le reste tant que des personnes sont présentes
(plus la temporisation à l'extinction). Ensuite la lumière revi-
ent en mode automatique.
. La présence
↓
.
Slave
Automatique ou semi-automatique
La commande d'éclairage du détecteur de présence s'effectue
au choix de manière entièrement automatique, pour plus de
confort, ou de manière semi-automatique, pour un fonction-
nement plus économique. En mode « Semi-automatique »,
l'activation doit toujours s'effectuer manuellement, la
désactivation est automatique. Réglage s'effectue avec la
télécommande.
Comportement à la mise en service
Après chaque mise en tension, le détecteur de présence initie
deux phases qui sont indiquées via une LED et les lampes
raccordées :
1. Phase de préchauffage (1 min)
•
La LED rouge clignote toutes les secondes, le contact de
commutation est fermé (éclairage en marche).
•
Le détecteur ne réagit pas aux commandes du bouton-
poussoir et ni aux instructions de la télécommande.
2. Fonctionnement
•
Le détecteur est prêt à fonctionner (LED éteinte), et en
cas d'absence, le contact de commutation de l'éclairage
s'ouvre (lumière éteinte).
Consignes d'installation et zone de détection
Le détecteur réagissant aux variations de température, éviter
les situations suivantes :
Ne pas orienter le détecteur de présence vers des objets
†
dont les surfaces sont fortement réfléchissantes, comme
des miroirs, etc.
Ne pas installer le détecteur de présence à proximité de
†
sources de chaleur, comme des bouches de chauffage, des
climatiseurs, des lampes, etc.
Ne pas orienter le détecteur de présence vers des objets
†
qui bougent sous l'effet du vent, comme des rideaux, de
grandes plantes vertes, etc.
Respecter le sens du déplacement lors du test.
†
2,5 m
L Hauteur de montage recommandée : 2–2,5 m / max. 6 m
L Zone de détection transversale : 8 m (déplacement transversal par
rapport au détecteur)
L Zone de détection frontale : 2 m (déplacement face au détecteur)
L Zone de détection des personnes assises : 2 m
L Angle de détection : 360°
2
