Installer la passerelle cellulaire Catalyst

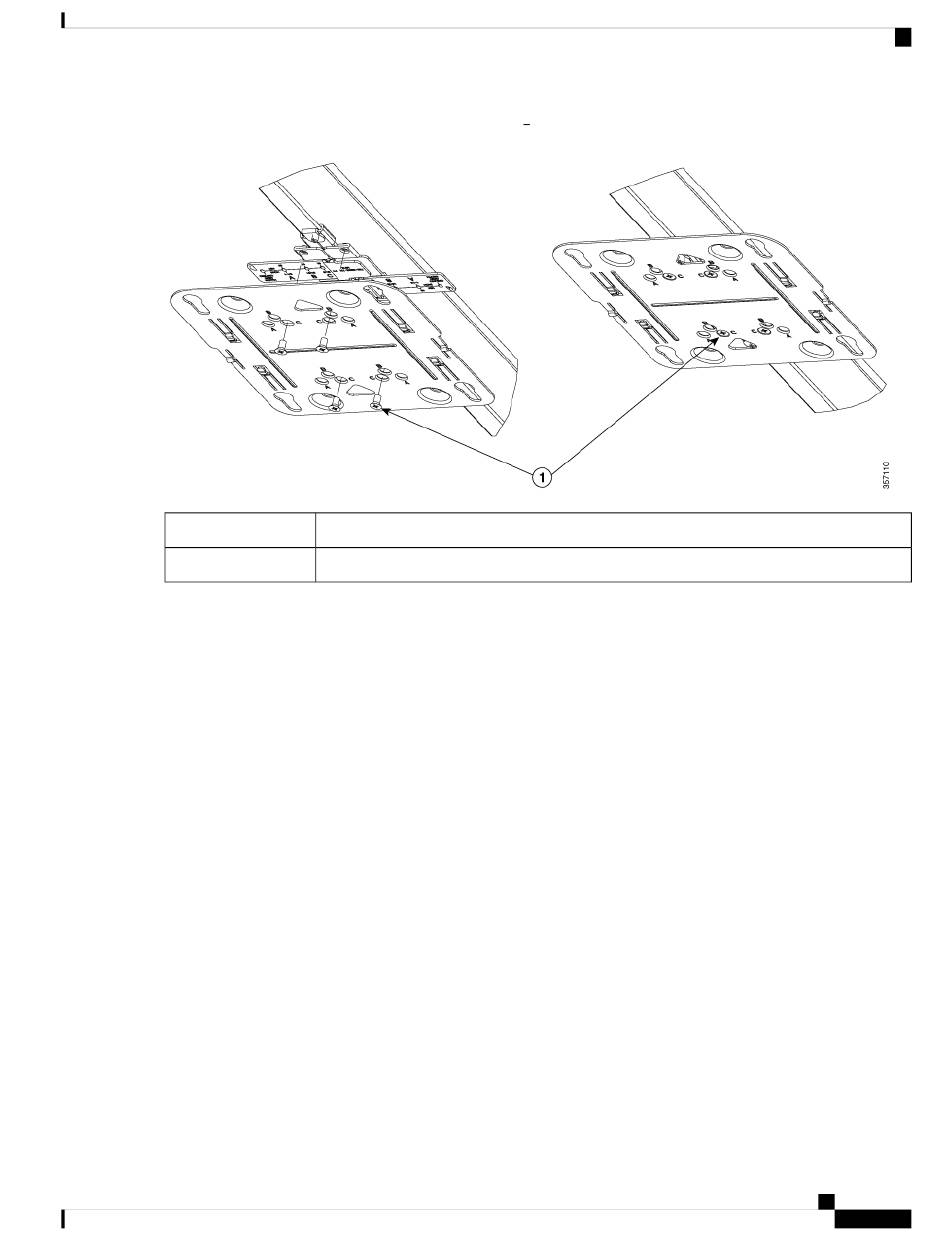

Illustration 29 : Fixer le support de montage aux attaches de plafond [CG-BRACKET-1]
Nº
1
Étape 8
(Facultatif) Si nécessaire, percez ou découpez un trou d'accès aux câbles dans la plaque de plafond. Ce trou doit être
suffisamment large pour faire passer les câbles Ethernet et d'alimentation. S'il est nécessaire d'acheminer les câbles
à travers le plafond, utilisez le support CG-BRACKET-2. Tirez les câbles à travers le trou d'accès jusqu'à ce qu'environ
30,5 cm (1 pied) dépassent du trou.
Figure de référence pour l'acheminement des câbles via CG-BRACKET-2
Étape 9
(Facultatif) Utilisez la vis de mise à la terre pour relier la passerelle cellulaire à une prise de terre appropriée dans le
bâtiment (section de mise à la terre de référence).
Étape 10
Connectez les câbles à la passerelle cellulaire.
Étape 11
Alignez les pieds de la passerelle cellulaire sur les encoches de fixation en trou de serrure du support de montage. Si
vous avez percé un trou pour les câbles, le positionnement de la passerelle cellulaire doit permettre aux câbles
d'atteindre leurs connecteurs respectifs.
Étape 12
Insérez délicatement la passerelle cellulaire dans le support de montage en la faisant glisser jusqu'à ce qu'elle
s'enclenche.
Description
Fixer les vis fournies avec le kit de support de montage
Guide d'installation matérielle de la passerelle cellulaire Catalyst
Installer l'unité de passerelle cellulaire sur un faux plafond
