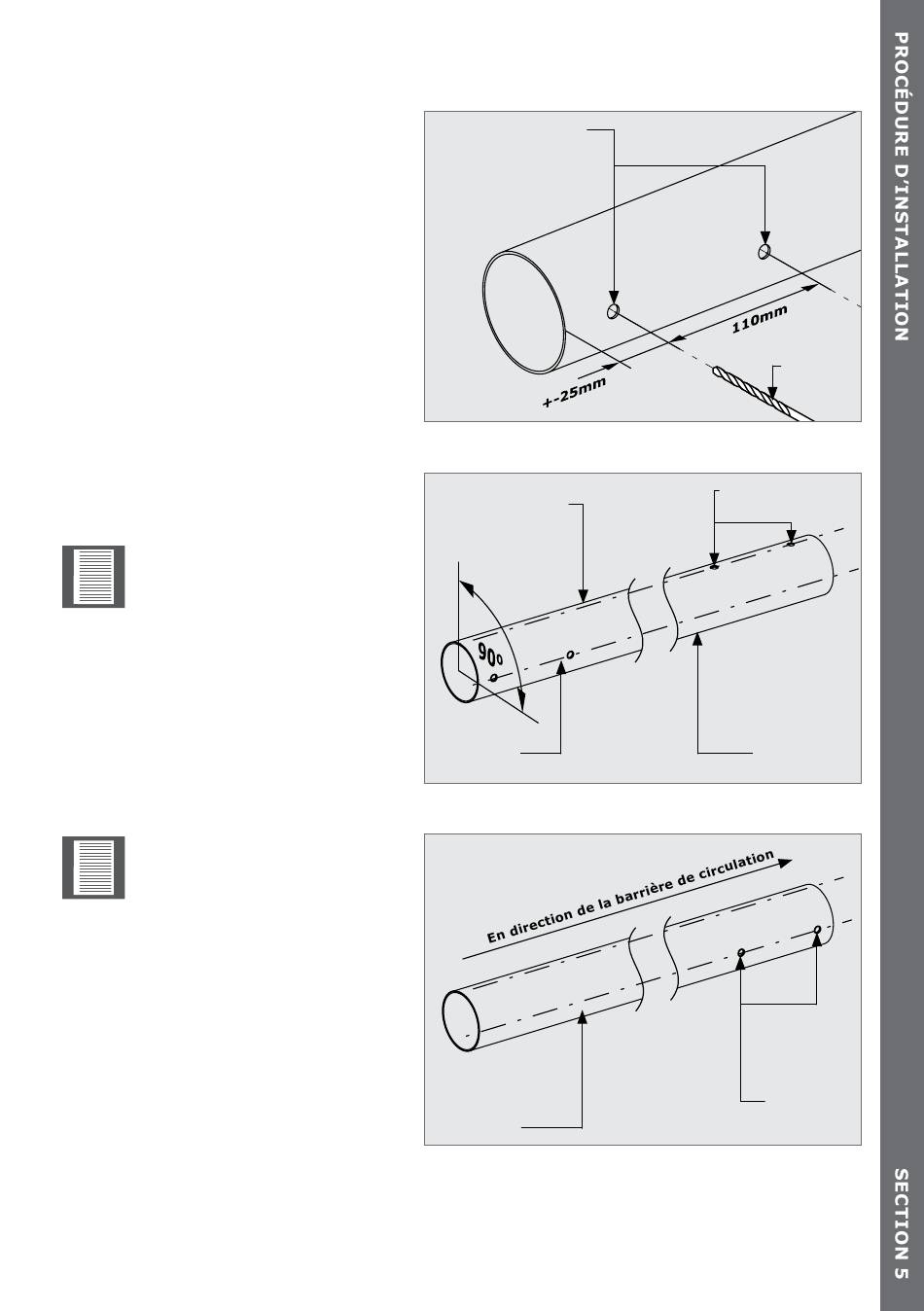

5.3. Forage des trous
5.3.1. Installation d'un SECTOR /
SECTOR II existant
Étape 1
Déterminer l'orientation de la
barrière de circulation.
Étape 2
Identifier l'endroit où vous souhaitez
monter le Système de Mise en
Portefeuille.
Étape 3
. Sur la lisse intérieure (celle qui est
montée sur le boîtier de la barrière),
marquer deux trous en suivant les
mesures de l'Image 7.
La lisse doit être en position
baissée lorsque vous
marquez l'emplacement des
deux trous.
Les trous doivent toujours
être en bas et à 90° par
rapport aux trous de
montage de la barrière.
Étape 4
Retirer la lisse de la barrière et forez
les trous.
Assurez-vous que les trous
de fixation du JACK-KNIFE
sont forés à 90° comparé
aux trous pour coupleur,
car les forer à un angle plus
grand ou plus petit peut
avoir pour résultat une lisse
extérieure qui penche trop
d'un côté lors de l'élévation.
Étape 5
Percez des trous dans la lisse
extérieure en suivant les mesures
indiquées sur l'Image 7
www.centsys.com
Two Ø8.5mm holes
Extrémité de la
lisse pour le
JACK-KNIFE
Trous de la
mise en
portefeuille
Extrémité
de la
LISSE
page 11
8.5mm
Steel bit
IMAGE 7
Trous d'extrémité
du boîtier de la
barrière
Extrémité de la
barrière de la
perche
IMAGE 8
Trous de
montage du
JACK-KNIFE
IMAGE 9
