6.11. Raccordements électriques
1 (connecteur à 4 broches) : raccordement de la sonde ampérométrique.
2 (connecteur avec une collerette rouge) : raccordement de la sonde ORP.
3 : raccordement de la sonde pH.
4 (connecteur à 6 broches) : raccordement du capteur sel / température / manque d'eau.
5 : raccordement pour dépannage informatique.
6 : câble d'alimentation du coffret électronique (230 V - 50/60 Hz).
7 : raccordement de la cellule.
• Avant de procéder au raccordement du câble d'alimentation du coffret électronique, s'assurer que
l'installation électrique respecte les normes et règlementations en vigueur dans le pays d'installation.
• Le branchement doit être réalisé par un électricien habilité et qualifié.
• Ne pas utiliser de rallonge électrique.
• Ne pas brancher le coffret électronique sur une prise électrique.
• Couper au préalable l'alimentation électrique au niveau du disjoncteur, et s'assurer que l'alimentation
est bien coupée au moyen d'outils adaptés.
• Le câble d'alimentation du coffret électronique doit être raccordé :
- de façon permanente à un tableau d'alimentation électrique.
- en asservissant le coffret électronique au contacteur de la pompe de filtration. (Rappel : il est impératif
de maintenir un débit d'eau suffisant dans la cellule lorsque celle-ci est alimentée.)
• Ne pas débrancher les accessoires électriques (capteurs, sondes, ...) du coffret électronique lorsque celui-ci
est sous tension.

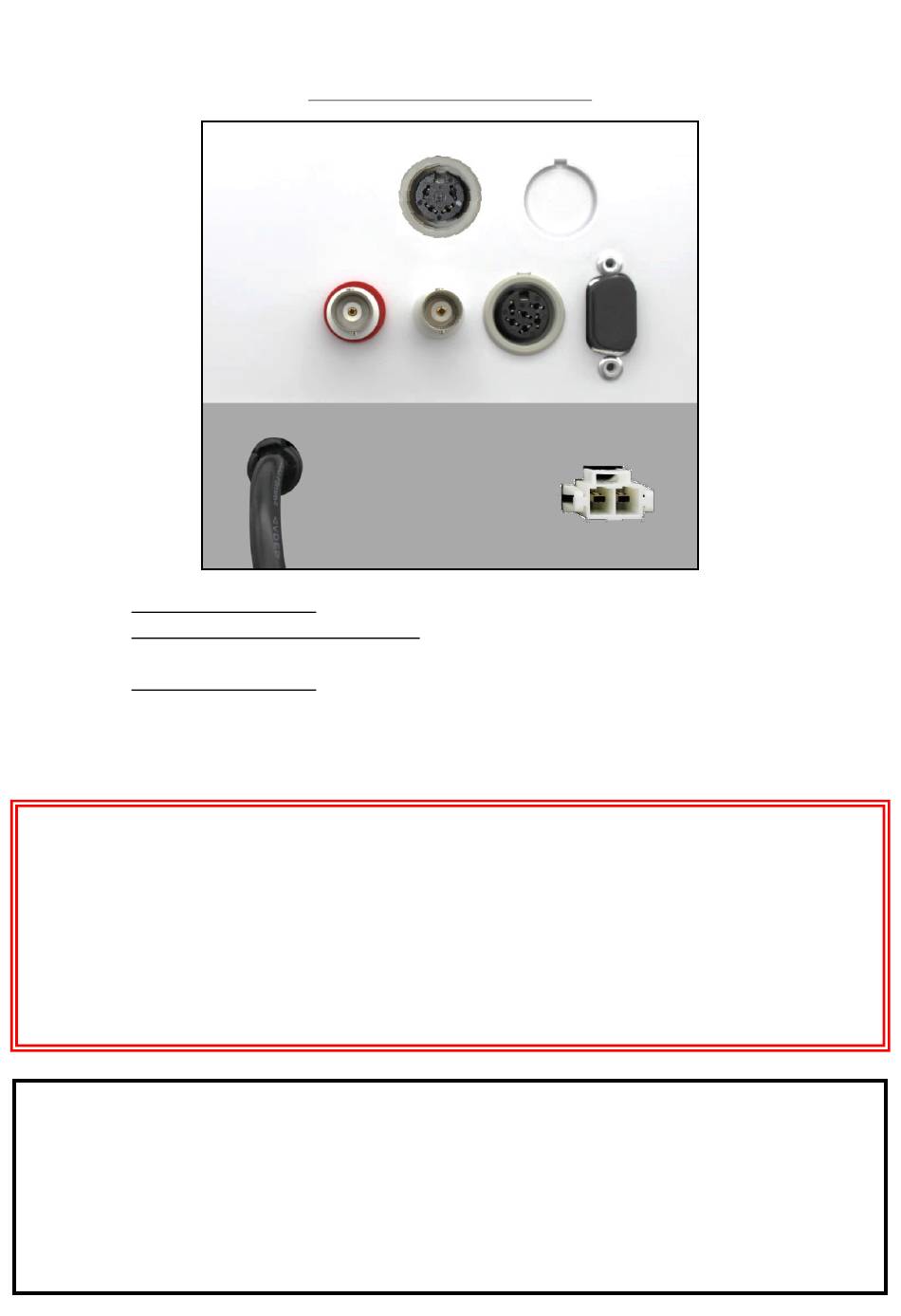

Connectique du coffret électronique :
1
3
2
6
H
I
4
5
7
