EMBOUT DE TYPE HB

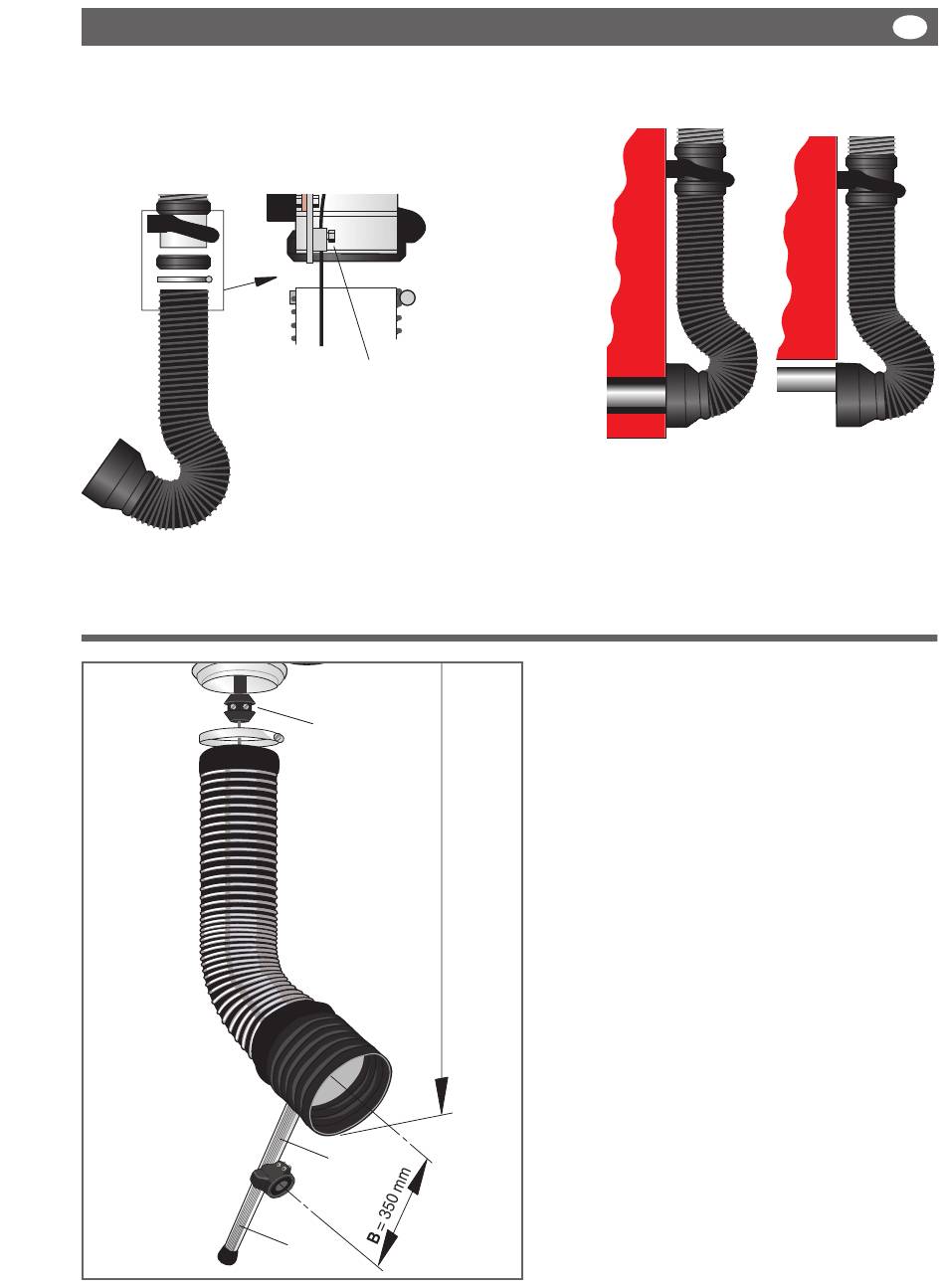

Fixer le ressort hélicoïdal de l'embout dans le manchon électro-
magnétique à l'aide de la vis de réglage comme indiqué sur
l'illustration. Fixer le tuyau sur le manchon magnétique à l'aide
du collier de serrage et recouvrir de la bague en caoutchouc.
Vérifier que l'embout soit ori-
enté vers l'avant dans le sens
de conduite quand il n'est pas
branché sur le véhicule.
MagnaRail
Vis de réglage
Quand le support magnétique
a été fixé au bon endroit, il est
possible d'ajuster l'embout en
desserrant la vis de réglage et
en déplaçant le ressort hélicoïdal
vers le haut ou vers le bas.
IMPORTANT ! Si le ressort héli-
coïdal est déplacé vers le haut,
il ne doit pas entrer en contact
avec le tuyau supérieur. Si né-
cessaire, son extrémité supé-
rieure peut être recoupée.
X
H
a
b
Placer l'embout sur le pot d'échappement
et fixer le manchon électromagnétique sur
le support magnétique en vérifiant que le
tuyau flexible d'extraction est bien tendu.
Le tuyau devrait former un coude à 90°
en sortant du pot d'échappement.
EMBOUT POUR
MAGNARAIL HL
La longueur de tuyau vertical (H) peut être mo-
difiée en ajustant la position de la bretelle (X).
La distance B est préréglée à 350 mm à la
livraison. L'aimant peut, si nécessaire, être
monté dans une autre position en procédant
comme suit :
1. Dévisser le capot de protection enveloppant
l'aimant.
2. Détacher l'aimant.
3. Détacher les bandes de protection a et b.
4. Fixer l'aimant dans sa nouvelle position.
La distance B doit être de 200 mm au minimum
et de 500 mm (20 in) au maximum.
5. Couper la bande de protection jointe aux
deux nouvelles longueurs a et b. Poser les
nouvelles bandes.
6. Remonter le capot de protection.
N.B. : vérifier que la position de repos su-
périeure de l'embout se situe au-dessus du
pot d'échappement du véhicule.
