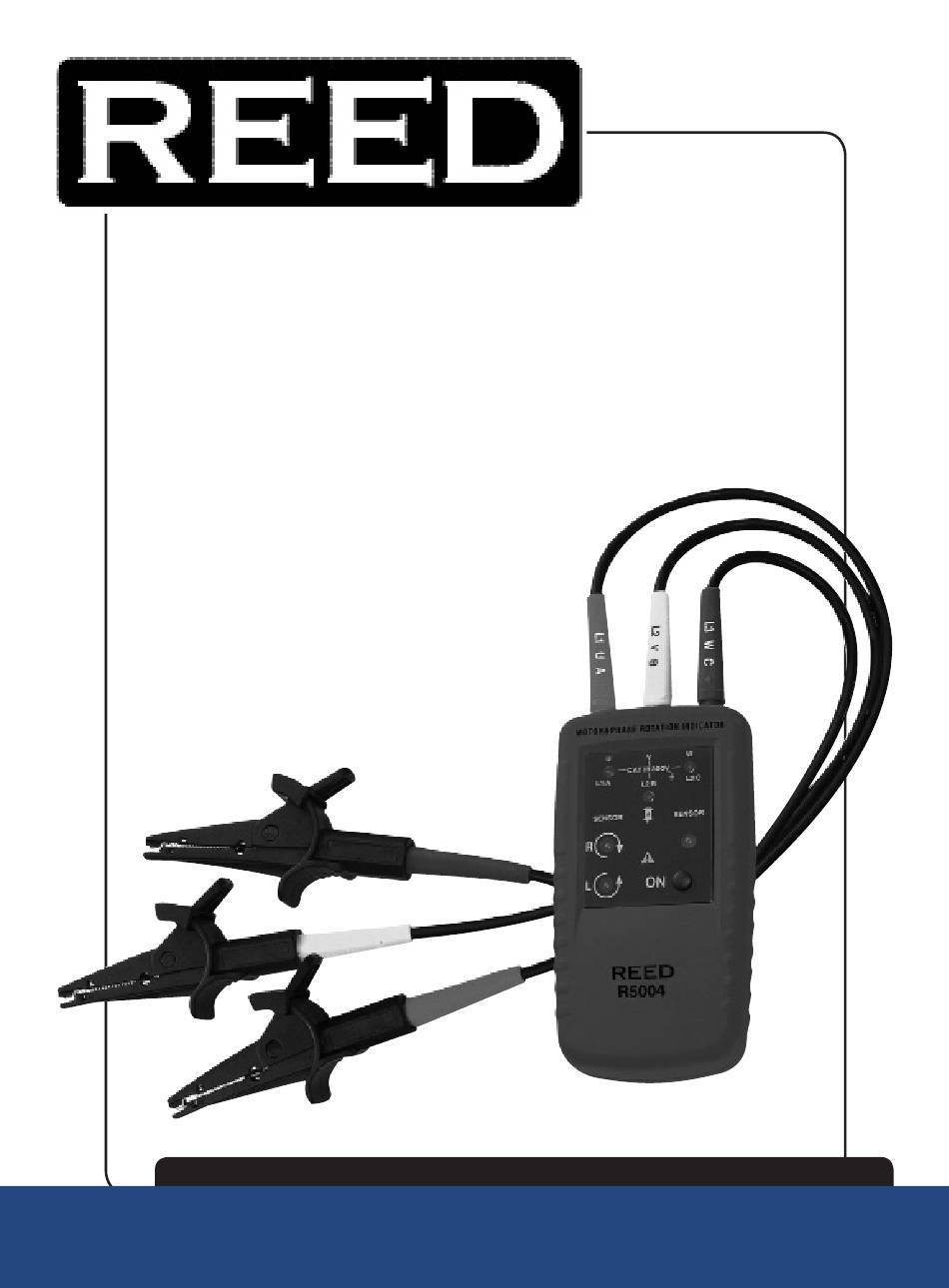

- Page 1 R5004 Modèle Testeur de phase et de rotation du moteur Manuel d’utilisation reedinstruments REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com...
-
Page 2: Table Des Matières
Indication du champ tournant sans contact......6-7 Exigences relatives au test du moteur ......... 7 Détermination de la connexion du moteur ........7 Détection du champ magnétique ..........8 Remplacement de la pile ............... 8 reedinstruments REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 3: Sécurité
Ne faites pas fonctionner l’appareil dans un environnement humide. Caractéristiques • Détection sans contact de systèmes à champ tournant triphasés • Détermination de la connexion et du sens de rotation du moteur • Détection du champ magnétique reedinstruments REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 4: Spécifications
Indirection de phase - tension nominale: 120 à 400V AC Plage de fréquences: 2 à 400HZ Intensités de test (par phase): <3.5mA Plage de fréquences de l’indication du champ tournant sans contact: 2 à 400HZ reedinstruments REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 5: Connexion Du Moteur
Appuyez sur le bouton ON/OFF. Le voyant ON vert indique que l’appareil est prêt pour les tests. L’indicateur de rotation horaire ou l’indicateur de rotation antihoraire s’allumera pour indiquer la direction du champ tournant présent. suite ... reedinstruments REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 6: Tableau D'indication De La Phase
L’appareil devrait être à moins de 1 po du moteur. De plus, le bas de l’appareil devrait être orienté vers l’arbre d’entraînement. Voir Figure 1. (Figure 1) Rotation du moteur suite ... reedinstruments REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 7: Exigences Relatives Au Test Du Moteur
Faites tourner l’arbre moteur d’une demi-révolution vers la droite. Le bas de l’appareil devrait être orienté vers l’arbre d’entraînement. L’indicateur de rotation horaire ou l’indicateur de rotation antihoraire s’allumera pour indiquer la direction du champ tournant présent. reedinstruments REED Instruments 1-877-849-2127 | info@reedinstruments.com | www.reedinstruments.com... -
Page 8: Détection Du Champ Magnétique
Retirez la pile usagée et remplacez-la par une pile neuve de 9 V. Respectez la polarité indiquée dans le compartiment de la pile. Revissez le couvercle du compartiment de la pile. Si le problème de fonctionnement persiste, veuillez communiquer avec REED Instruments à info@reedinstruments.com Notes _________________________________________ ________________________________________________ ________________________________________________...
