Levelflex FMP56, FMP57 HART
Endress+Hauser

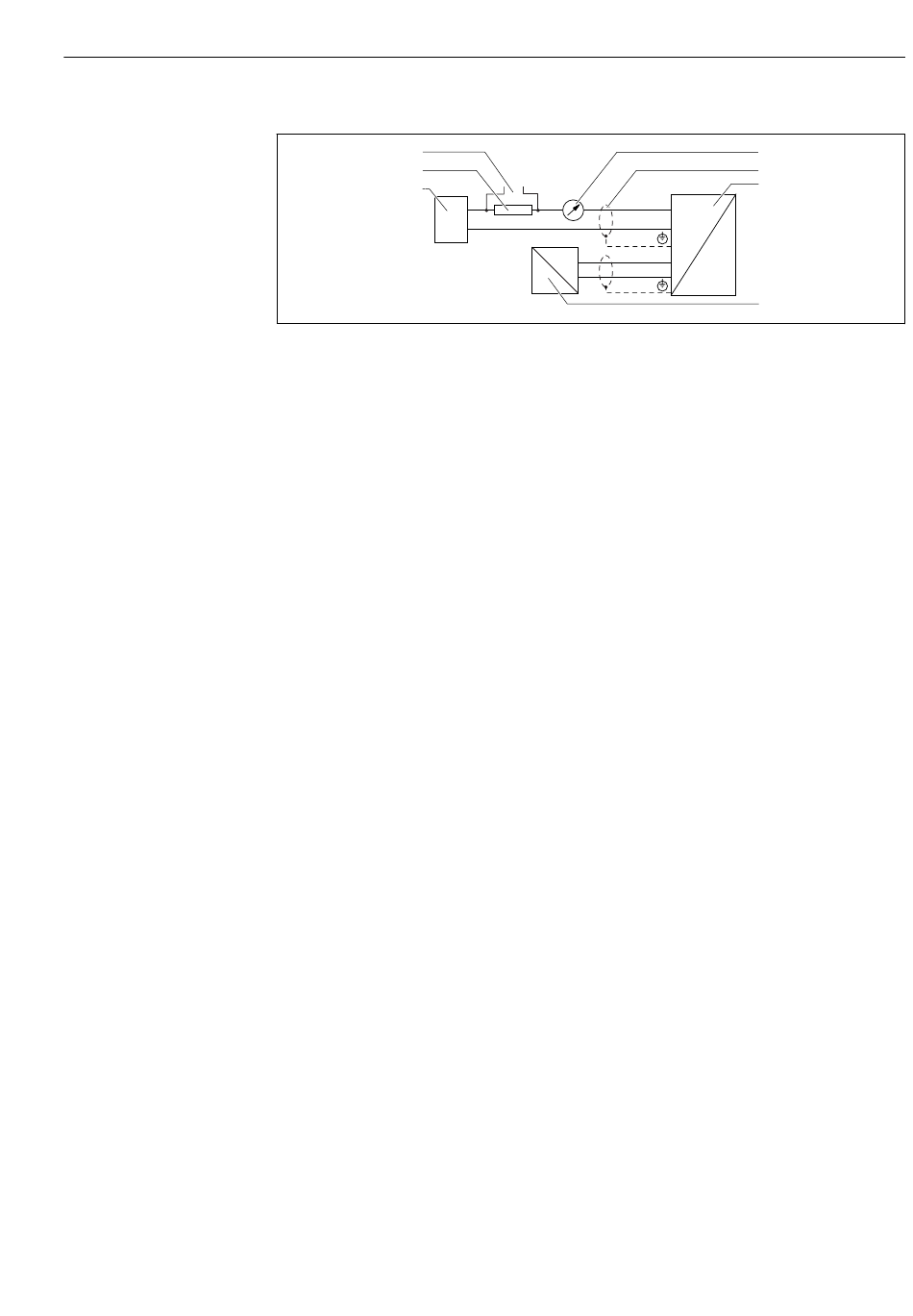

Schéma de principe 4 fils : 4-20 mA HART (90 ... 253 V
3
2
1
23
Schéma de principe 4 fils : 4-20 mA HART (90 ... 253 V
1
Unité d' e xploitation, par ex. API
2
Résistance de communication HART (≥ 250 Ω) ; respecter la charge maximale
3
Port pour Commubox FXA195 ou FieldXpert SFX350/SFX370 (via modem Bluetooth VIATOR)
4
Afficheur analogique ; respecter la charge maximale
5
Blindage de câble : respecter la spécification de câble
6
Appareil de mesure
7
Tension d' a limentation ; respecter la tension aux bornes, respecter les spécifications de câble
Raccordement électrique
)
AC
4
5
6
+
3
I
-
4
L
1
Y
N
2
7
)
AC
A0036527
47
