Manuel d'instructions
Le vantail peut être débloqué en cas d'urgence en coupant le signal de bas niveau sur le
contact de Fire Alarm ou du dans ce cas le contact doit être fermé ou le collecteur de
sortie doit être ouvert servant ainsi d'élément de contrôle.
Remarque:
Pour créer un signal de haut niveau sur tous les contacts d'entrées (Unlock A, Stop,
Unlock B, Fire Alarme) des résistances de 2kOhm sont connectées aux lignes de
+3.3 V.

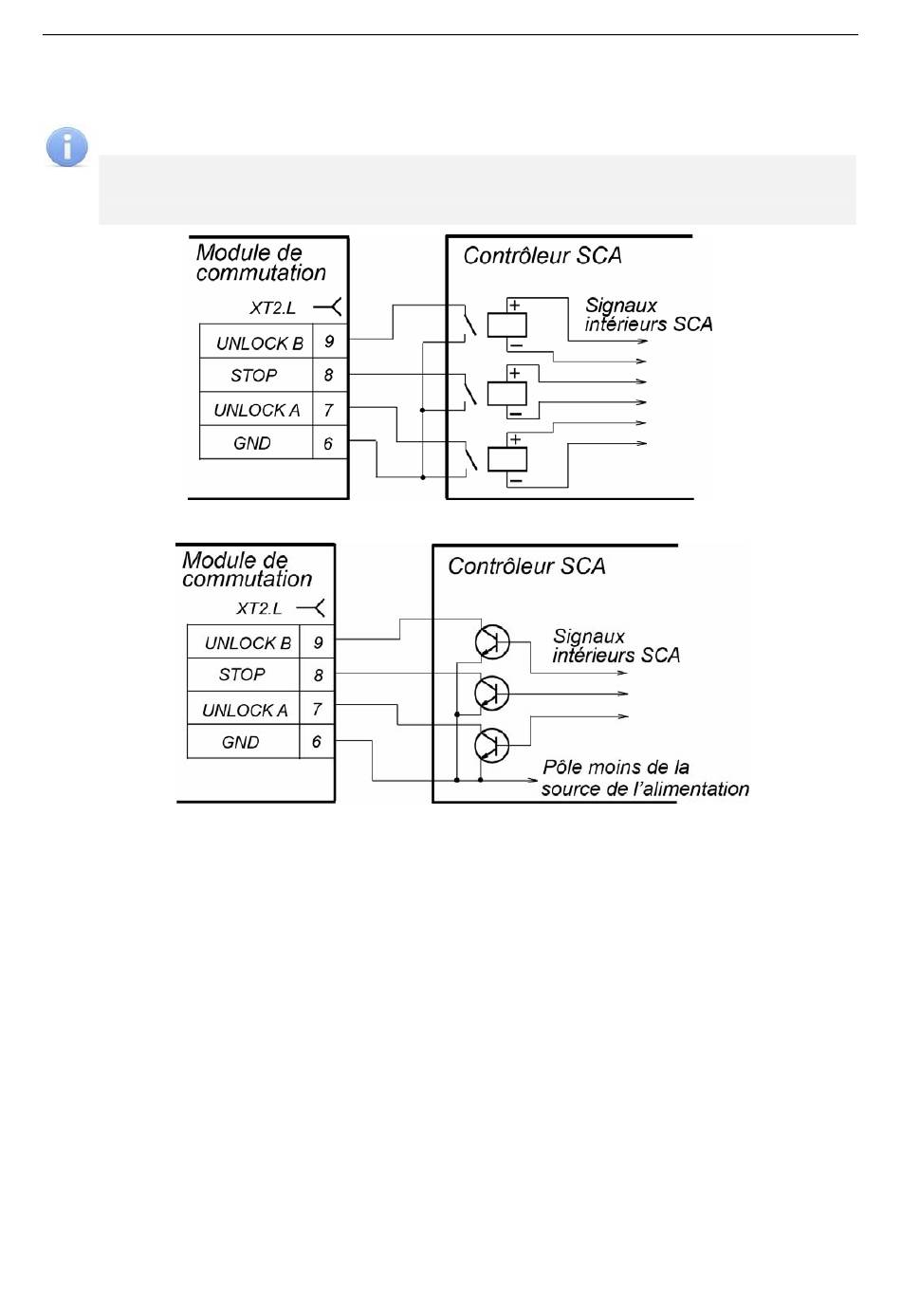

Figure 5. Eléments de contrôle SCA – contacts ouverts
Figure 6. Eléments de contrôle SCA – schéma collecteur ouvert
La durée du signal pendant laquelle le mode d'opération peut être changé doit être au
minimum de 100 msec. Les éléments de contrôle doivent donner les spécifications
suivantes :
Elément de contrôle – contact du relai:
Courant minimal de commutation ............................................................. max. 2 mA
Résistance des contacts fermés
(comprenant la résistance des câbles) .............................................. max. 300 Ohm
Elément de contrôle – Schéma avec collecteur ouvert:
Voltage aux contacts fermés
(signal de bas niveau à l'entrée du module de commutation) .................. max. 0.8 V
5.3.2 Modes de contrôle du portillon
Contrôle d'entrée standard : Unlock A, Stop, Unlock B et une entrée spécial Fire Alarm
possède deux modes de contrôle – pulsionnel et potentiel (voir Tab 4 et 5).
Le mode de contrôle est sélectionné en connectant les contacts Imp/Pot et GND du bloc
de connexion XT2.H du module de commutation:
12
