Flex RSP DW 18.0-EC Notice D'instruction D'origine

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 24

Liens rapides

Télécharger ce manuel
RSP DW 18.0-EC

Publicité

loading

Manuels Connexes pour Flex RSP DW 18.0-EC

Sommaire des Matières pour Flex RSP DW 18.0-EC

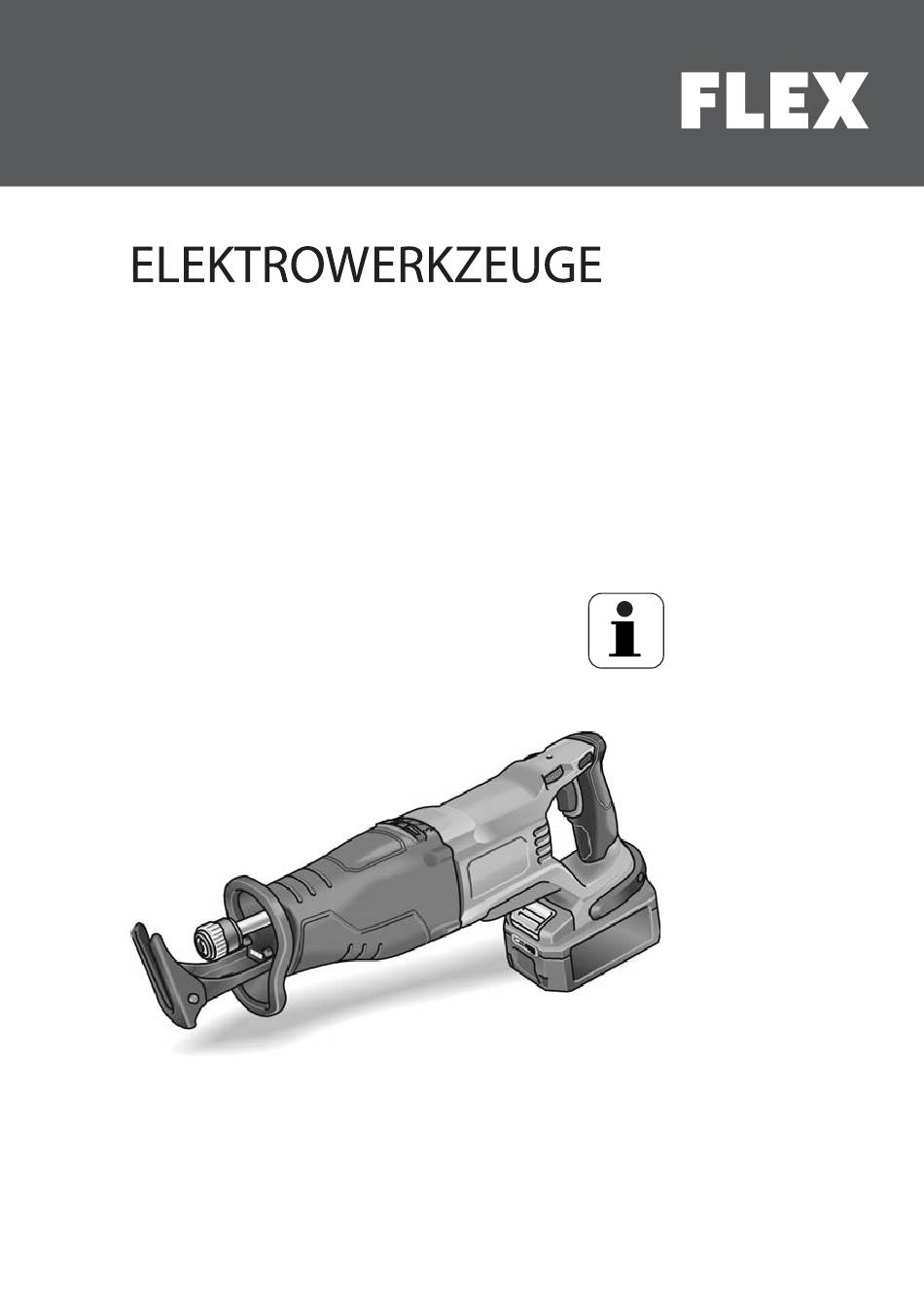

  • Page 1 RSP DW 18.0-EC...
  • Page 2 Originalbetriebsanleitung ......Original operating instructions ....14 Notice d’instructions d’origine .

  • Page 3: Table Des Matières

    RSP DW 18.0-EC Inhalt Technische Daten Verwendete Symbole ....3 RSP DW 18.0-EC Symbole am Gerät ....3 Technische Daten .

  • Page 4: Auf Einen Blick

    RSP DW 18.0-EC Auf einen Blick Sägeauflage Hubzahlregulierung Werkzeugaufnahme Einschaltsperre Verriegelung Werkzeugaufnahme Hinterer Handgriff LED Beleuchtung Einschubschacht für Akku Zum Ausleuchten des Verriegelung Sägeauflage Arbeitsbereiches. Li-Ion-Akku (2,5 Ah oder 5,0 Ah) Vorderer Handgriff Entriegelungstaste für Akku Pendelhubschalter Akkuzustands-Anzeige Typenschild *...

  • Page 5: Zu Ihrer Sicherheit

    RSP DW 18.0-EC Zu Ihrer Sicherheit  Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube WARNUNG! verborgene Stromleitungen treffen kann. Vor Gebrauch des Elektrowerkzeuges lesen Der Kontakt mit einer spannungs- und danach handeln: führenden Leitung kann auch metallene...

  • Page 6: Spezielle Sicherheitshinweise

    RSP DW 18.0-EC  Verwenden Sie geeignete Suchgeräte, Schwingungsgesamtwert beim Sägen von um verborgene Versorgungsleitungen Holz: aufzuspüren, oder ziehen Sie die örtliche – Emissionswert a Versorgungsgesellschaft hinzu. Kontakt beim Sägen von Spanplatte: 9,1 m/s mit Elektroleitungen kann zu Feuer und –...

  • Page 7: Gebrauchsanweisung

    RSP DW 18.0-EC Gebrauchsanweisung Ladezustand des Akkus  Durch Drücken der Taste kann an den WARNUNG! LED der Akkuzustands-Anzeige der Vor allen Arbeiten am Elektrowerkzeug den Ladezustand geprüft werden. Akku aus dem Gerät entnehmen. Vor der Inbetriebnahme Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und...
  • Page 8 RSP DW 18.0-EC HINWEIS! Wenn das benutzte Sägeblatt nicht aus- geworfen wird, Sägeblatt nach vorn aus der Werkzeugaufnahme herausziehen. Neues Sägeblatt einsetzen Sägeblatt entsprechend des zu bearbeiten- den Materials auswählen. Verwendbare Sägeblätter den Katalogen des Herstellers entnehmen. Hubzahlregulierung VORSICHT! Verletzungsgefahr durch Schneidzähne.
  • Page 9 RSP DW 18.0-EC Elektrowerkzeug ein-/ausschalten Pendelhub Die Säge führt horizontale und vertikale Der Schalter des Elektrowerkzeugs Bewegungen (Pendelbewegungen) aus. ermöglicht ein langsames Steigern der Die Hubart eignet sich vor allem zum Hubzahl bis zum Maximalwert. schnellen Schneiden von Holz. Hubgröße stufenlos einstellbar (Stufe 1-3): Stufe Hubhöhe...
  • Page 10 Lüftungsschlitze Display zur Anzeige des Betriebszustandes Netzkabel mit Netzstecker Das Ladegerät CA 10.8/18.0 ist bestimmt zum Laden von FLEX-Akkus der Typen – AP 10.8 (2,5 Ah), – AP 18.0 (2,5 Ah),  Die Säge anschalten. – AP 10.8 (5,0 Ah), ...
  • Page 11 RSP DW 18.0-EC Akkus nicht in Umgebung mit hoher – – Die Hintergrundbeleuchtung des Luftfeuchtigkeit oder Umgebungs- Displays leuchtet orange, wenn der temperatur laden. Akku weniger als 80% geladen ist. Akkus und Ladegerät während des – – Ab 80% Akkuladung leuchtet das Ladevorgangs nicht bedecken.

  • Page 12: Wartung Und Pflege

    RSP DW 18.0-EC Wartung und Pflege Entsorgungshinweise WARNUNG! WARNUNG! Vor allen Arbeiten am Elektrowerkzeug den Ausgediente Elektrowerkzeuge vor der Akku aus dem Gerät entnehmen. Entsorgung unbrauchbar machen: netzbetriebene Elektrowerkzeuge durch – Reinigung Entfernen des Netzkabels, WARNUNG! akkubetriebene Elektrowerkzeuge durch –...

  • Page 13: Konformität

    „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 62841 gemäß den Bestimmungen der 2014/30/EU, 2006/42/EG, 2011/65/EU. Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr 20.04.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Haftungsausschluss Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch...

  • Page 14: Symbols Used In This Manual

    RSP DW 18.0-EC Contents Technical data Symbols used in this manual ..14 RSP DW 18.0-EC Symbols on the power tool ... 14 Technical data .

  • Page 15: Overview

    RSP DW 18.0-EC Overview Cutting support Stroke number control Tool holder Switch-on interlock Tool holder lock Rear handle LED lighting Slot for battery For illuminating the working area. Cutting support lock Front handle Li-ion battery (2.5 Ah or 5.0 Ah)

  • Page 16: Important Safety Information

    RSP DW 18.0-EC Important safety information  Keep hands away from the sawing area. Do not grip under the workpiece. Risk of injury if contact is made with the saw blade! WARNING!  Guide the power tool only when it is Before using the power tool, please read switched on against the workpiece.

  • Page 17: Special Safety Instructions

    RSP DW 18.0-EC Special safety instructions Identify additional safety measures to protect the operator from the effects of  Do not work on materials which release vibration such as: maintain the tool and hazardous substances (e.g. asbestos). the cutting accessories, keep the hands ...

  • Page 18: Instructions For Use

    RSP DW 18.0-EC Instructions for use Battery state of charge  Press the button to check the state of WARNING! charge at the state of charge indicator LEDs. Remove the battery before carrying out any work on the power tool.
  • Page 19 RSP DW 18.0-EC NOTE Stroke number control If used saw blade is not discharged, pull saw blade forwards out of tool holder. Inserting new saw blade Select a saw blade to suit the material to be machined. Refer to the manufacturer’s catalogues for details of saw blades that can be used.
  • Page 20 RSP DW 18.0-EC Adjusting the cutting support Operating instructions WARNING! WARNING! Remove the battery before carrying out any Always hold the power tool firmly with both hands! work on the power tool. The cutting support should always rest on the material when sawing so as to avoid excessive vibrations.
  • Page 21 The CA 10.8/18.0 charger is designed to forwards. Slowly plunge the saw blade into the charge FLEX batteries of the following types workpiece. – AP 10.8 (2.5 Ah),  When the cutting support is resting fully –...

  • Page 22: Charging Process

    RSP DW 18.0-EC Charging process CAUTION! Insert only original batteries in the supplied charger.  Insert the charger mains plug. The display backlighting lights up green for 2 seconds and then goes out again. OK is displayed.  Pull out the mains plug.

  • Page 23: Spare Parts And Accessories

    For other accessories, in particular cutting 2011/65/EU. accessories, please refer to Responsible for technical documents: the manufacturer’s catalogues. FLEX-Elektrowerkzeuge GmbH, R & D Exploded drawings and spare-part lists can Bahnhofstrasse 15, D-71711 Steinheim/Murr be found on our homepage: www.flex-tools.com Disposal information...

  • Page 24: Données Techniques

    RSP DW 18.0-EC Table des matières Données techniques Symboles utilisés ....24 RSP DW 18.0-EC Symboles apposés sur l’appareil ..24 Données techniques .

  • Page 25: Vue D'ensemble

    RSP DW 18.0-EC Vue d’ensemble Support de sciage Régulation du nombre de courses Fixation de l'outil Cran de blocage Verrouillage fixation d'outil Poignée arrière Éclairage LED Compartiment de la batterie Pour éclairer la zone de travail. Verrouillage support de sciage Poignée avant...

  • Page 26: Pour Votre Sécurité

    RSP DW 18.0-EC Pour votre sécurité Consignes de sécurité pour l'utilisation des scies sabres AVERTISSEMENT ! AVERTISSEMENT ! Veuillez lire toutes les consignes de Avant d’utiliser cet appareil électrique, sécurité et instructions. Si les consignes veuillez lire les instructions suivantes et agir en conséquence :...

  • Page 27: Consignes Spéciales De Sécurité

    RSP DW 18.0-EC  Utilisez des détecteurs appropriés pour Valeur totale des vibrations pour le sciage localiser les câbles et conduites du bois : d'alimentation encastrés, ou faites appel – Valeur d'émission a à la compagnie de distribution locale. pour le sciage de panneau Une entrée en contact avec des câbles...

  • Page 28: Mode D'emploi

    RSP DW 18.0-EC Mode d'emploi Niveau de charge de la batterie  Appuyer sur la touche pour contrôler le AVERTISSEMENT ! niveau de charge sur les LED du voyant. Retirez la batterie de l'appareil avant toute intervention sur l'outil électroportatif.

  • Page 29: Régulation Du Nombre De Courses

    RSP DW 18.0-EC REMARQUE Régulation du nombre de courses Si la lame de scie utilisée n'est pas éjectée, retirer la lame de la fixation d'outil vers l'avant. Insérer une nouvelle lame de scie Sélectionner la lame en fonction de la matière à...

  • Page 30: Réglage Du Support De Sciage

    RSP DW 18.0-EC Réglage du support de sciage Consignes de travail AVERTISSEMENT ! AVERTISSEMENT ! Retirez la batterie de l'appareil avant toute Toujours tenir fermement l'outil intervention sur l'outil électroportatif. électroportatif avec les deux mains ! Le support de sciage doit toujours reposer sur le matériau au cours du sciage de façon...
  • Page 31  Mettre en marche la scie. Le chargeur CA 10.8/18.0 est conçu pour  Plaquer le support de sciage sur la pièce le chargement des accumulateurs FLEX et basculer la scie en avant. de types Plonger la lame lentement dans la pièce.
  • Page 32 RSP DW 18.0-EC Néanmoins, un accumulateur doit être  L'accumulateur est complètement chargé entièrement déchargé avant d'être rechargé lorsque l'affichage apparaît. et le rechargement doit toujours être effectué en intégralité. Le rétro-éclairage vert s'éteint après un court instant. En cas de non-utilisation prolongée, les accumulateurs doivent être stockés...

  • Page 33: Entretien Et Nettoyage

    RSP DW 18.0-EC Entretien et nettoyage Consignes pour la mise au rebut AVERTISSEMENT ! AVERTISSEMENT ! Rendez inutilisables les outils électriques Retirez la batterie de l'appareil avant toute usagés avant leur mise au rebut : intervention sur l'outil électroportatif. les outils électriques alimentés par le –...

  • Page 34: Conformité

    : EN 62841 conformément aux dispositions énoncées dans les directives 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsables de la documentation technique : FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr 20.04.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Exclusion de responsabilité Le fabricant et son représentant ne pourront être tenus responsables des dommages et du...

  • Page 35: Simboli Sull'apparecchio

    RSP DW 18.0-EC Indice Dati tecnici Simboli utilizzati ....35 RSP DW 18.0-EC Simboli sull’apparecchio... . . 35 Dati tecnici .

  • Page 36: Guida Rapida

    RSP DW 18.0-EC Guida rapida Guida d'appoggio Regolazione del numero di corse Portautensile Blocco d’accensione Bloccaggio del portautensile Impugnatura posteriore Illuminazione a LED Vano d'inserimento batteria Per illuminare la zona di lavoro. Bloccaggio della guida d’appoggio Impugnatura anteriore Batteria al litio (2,5 Ah o 5,0 Ah)

  • Page 37: Per La Vostra Sicurezza

    RSP DW 18.0-EC Per la vostra sicurezza Avvertenze di sicurezza per il seghetto frontale ATTENZIONE! ATTENZIONE! Prima di usare l’elettroutensile, leggere Leggere tutte le avvertenze per la sicurezza e rispettare i documenti elencati di seguito: e le istruzioni. Omissioni nel rispetto delle queste istruzioni per l’uso,...

  • Page 38: Avvertenze Di Sicurezza Speciali

    RSP DW 18.0-EC  Fissare bene il materiale. Non fermare il Valore totale di vibrazione per segatura del pezzo con una mano o con un piede. Con legno: il seghetto acceso non toccare né oggetti – Valore di emissione a né...

  • Page 39: Istruzioni Per L'uso

    RSP DW 18.0-EC Istruzioni per l’uso Condizioni di carica della batteria  Premendo il tasto, è possibile controllare il livello di carica della batteria ATTENZIONE! sull’indicatore a LED. Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall’apparecchio. Prima della messa in funzione...
  • Page 40 RSP DW 18.0-EC AVVERTENZA! Regolazione del numero di corse Se la lama non viene espulsa, estrarla dall'attacco utensili tirandola in avanti. Inserimento della lama nuova Scegliere lame da sega idonee al materiale da lavorare. Per le lame utilizzabili consultare i cataloghi del costruttore.

  • Page 41: Istruzioni Per Il Lavoro

    RSP DW 18.0-EC Regolazione della guida d'appoggio Spegnere l’apparecchio: del seghetto  Rilasciare l’interruttore. Istruzioni per il lavoro ATTENZIONE! Per qualunque lavoro sull'elettroutensile ATTENZIONE! rimuovere la batteria dall’apparecchio. Afferrare l’elettroutensile sempre con Effettuando l’operazione di segatura, la entrambe le mani! guida d'appoggio deve sempre poggiare sul materiale per evitare vibrazioni eccessive.

  • Page 42: Caricabatteria

    Immergere lentamente la lama del seghetto nel pezzo. Il caricabatteria CA 10.8/18.0 è concepito per il caricamento di batterie FLEX dei tipi  Una volta che la guida d'appoggio – AP 10.8 (2,5 Ah), è completamente a contatto con il pezzo –...

  • Page 43: Manutenzione E Cura

    RSP DW 18.0-EC Processo di carica PRUDENZA! Inserire nel caricabatteria in dotazione solo batterie originali.  Inserire la spina di rete del caricabatteria. La retroilluminazione del display si accende per 2 secondi a luce verde, quindi si spegne. In questo modo il ...

  • Page 44: Avvertenze Per Lo Smaltimento

    2014/30/UE, 2006/42/CE, www.flex-tools.com 2011/65/UE. Il responsabile della documentazione tecnica: Avvertenze per lo smaltimento FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr ATTENZIONE! Prima dello smaltimento rendere inutilizzabili gli elettroutensili dismessi: in caso di elettroutensili alimentati –...

  • Page 45: Símbolos Empleados

    RSP DW 18.0-EC Índice Datos técnicos Símbolos empleados ....45 RSP DW 18.0-EC Símbolos en el aparato ... . . 45 Datos técnicos .

  • Page 46: Vista General

    RSP DW 18.0-EC Vista general Apoyo de la sierra Regulación de cantidad de carreras Portaherramientas Bloqueo de seguridad Bloqueo del portaherramientas Empuñadura trasera Iluminación LED Compartimento para inserción para alumbrar la zona de trabajo de la batería Empuñadura delantera Bloqueo del apoyo de la sierra Interruptor de elevación oscilante...

  • Page 47: Para Su Seguridad

    RSP DW 18.0-EC Para su seguridad Conserve todas las indicaciones de seguridad e instrucciones en un lugar seguro. ¡ADVERTENCIA!  Sujetar el aparato solo por las superficies Antes de utilizar la herramienta eléctrica, aisladas correspondientes cuando la lea y siga: herramienta de inserción pueda incidir...

  • Page 48: Indicaciones De Seguridad Especiales

    RSP DW 18.0-EC  Utilizar equipo adecuado para la Valor total de vibración al serrar madera: localización de líneas de alimentación – Valor de emisión a al serrar ocultas, o bien consultar a las compañías plancha de aglomerado: 9,1 m/s de abastecimiento correspondientes.

  • Page 49: Indicaciones Para El Uso

    RSP DW 18.0-EC Indicaciones para el uso Estado de carga de la batería  Presionando el pulsador se puede ¡ADVERTENCIA! comprobar el estado de carga en los LED de la indicación de estado de la batería. Extraer la batería antes de realizar cualquier trabajo en la herramienta eléctrica..
  • Page 50 RSP DW 18.0-EC NOTA Regulación de cantidad de carreras Si no se expulsa la hoja, extraer la hoja del portaherramientas tirando hacia delante. Colocación de una hoja nueva Seleccionar la hoja en función del tipo de material que se va a procesar. Consultar los catálogos del fabricante para obtener...

  • Page 51: Indicaciones Para El Trabajo

    RSP DW 18.0-EC Tamaño del péndulo ajustable (Niveles 1-3)  Presionar el interruptor y mantenerlo así.  La herramienta eléctrica se pone en Nivel Altura del péndulo marcha. 1 mm Si la herramienta eléctrica está encendida, 2 mm el LED alumbra la zona de trabajo.
  • Page 52 Pantalla para visualizar el estado de funcionamiento Cable de red con enchufe El cargador CA 10.8/18.0 está diseñado para cargar baterías FLEX de los modelos  Encender la sierra. – AP 10.8 (2,5 Ah),  Presionar con fuerza el apoyo de la –...
  • Page 53 RSP DW 18.0-EC Las baterías de litio no tienen el conocido  La batería está completamente cargada cuando aparece la indicación «efecto memoria». No obstante, es conve- niente descargar por completo la batería antes de cargarla y dejar que el ciclo de carga concluya íntegramente.

  • Page 54: Mantenimiento Y Cuidado

    RSP DW 18.0-EC Mantenimiento y cuidado Indicaciones de eliminación ¡ADVERTENCIA! ¡ADVERTENCIA! Las herramientas eléctricas en desuso Extraer la batería antes de realizar cualquier deben inutilizarse antes de ser desechadas: trabajo en la herramienta eléctrica. en caso de herramientas que funcionan –...

  • Page 55: Conformidad

    EN 62841 según las disposiciones de las Directivas 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsable de la documentación técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr 20.04.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Exención de responsabilidad El fabricante y su representante no asumen responsabilidad alguna por daños o pérdidas...

  • Page 56: Símbolos No Aparelho

    RSP DW 18.0-EC Índice Caraterísticas técnicas Símbolos utilizados ....56 RSP DW 18.0-EC Símbolos no aparelho ....56 Caraterísticas técnicas .

  • Page 57: Panorâmica Da Máquina

    RSP DW 18.0-EC Panorâmica da máquina Assento da serra Regulação do número de cursos Admissão da ferramenta Bloqueio de ligação Bloqueio da admissão da ferramenta Punho traseiro Iluminação LED Módulo recetor para o acumulador Para iluminar a área de trabalho.

  • Page 58: Para Sua Segurança

    RSP DW 18.0-EC Para sua segurança Indicações de segurança para serras de sabre AVISO! AVISO! Ler antes da utilização da ferramenta Leia todas as indicações de segurança elétrica e proceder em conformidade: e instruções. A não observação das estas Instruções de serviço, –...

  • Page 59: Indicações De Segurança Especiais

    RSP DW 18.0-EC  Utilize aparelhos detetores adequados Valor global de vibrações ao serrar madeira: para detetar tubagens de alimentação – Valor de emissão a ocultas ou peça a intervenção da serrar placas de aglomerado: 9,1 m/s entidade local responsável pelas –...

  • Page 60: Instruções De Utilização

    RSP DW 18.0-EC Instruções de utilização Estado de carga do acumulador  Premindo a tecla, pode verificar-se AVISO! o estado de carga no LED de indicação do estado do acumulador. Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
  • Page 61 RSP DW 18.0-EC  Soltar o bloqueio da admissão da ferramenta, rodando-o em sentido contrário aos ponteiros do relógio, e segurá-lo (1.). A lâmina de serra usada é ejetada por força de mola (2.). INDICAÇÃO! Se a lâmina de serra usada não for ejetada, retirá-la para a frente, para fora da...

  • Page 62: Indicações Sobre Trabalho

    RSP DW 18.0-EC Ligar/desligar a ferramenta elétrica Curso pendular A serra executa movimentos horizontais O interruptor da ferramenta elétrica permite um aumento lento do número de cursos, até e verticais (movimentos pendulares). ao valor máximo. O tipo de curso é indicado especialmente para cortes rápidos de madeira.
  • Page 63 Visor de indicação do estado de funcionamento Cabo de rede com ficha de rede O carregador CA 10.8/18.0 destina-se ao carregamento de acumuladores FLEX dos  Ligar a serra. tipos:  Pressionar o assento da serra firmemente – AP 10.8 (2,5 Ah), contra a peça e inclinar a serra para...
  • Page 64 RSP DW 18.0-EC Não carregar os acumuladores num – estar totalmente carregado) e uma ambiente com elevada humidade ou representação gráfica do estado de temperatura ambiente. carga. Não tapar os acumuladores, nem o – – A luz de fundo do visor acende-se carregador durante a operação de carga.

  • Page 65: Manutenção E Tratamento

    RSP DW 18.0-EC Manutenção e tratamento Indicações sobre reciclagem AVISO! AVISO! As ferramentas elétricas fora de serviço Antes de qualquer intervenção na ferramenta devem ser inutilizadas antes de serem elétrica, retirar o acumulador do aparelho. eliminadas: Limpeza ferramentas elétricas com conexão –...

  • Page 66: Conformidade

    EN 62841 de acordo com as determinações das diretivas 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr 20.04.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Exclusão de responsabilidades O fabricante e seus representantes não...

  • Page 67: Gebruikte Symbolen

    RSP DW 18.0-EC Inhoud Technische gegevens Gebruikte symbolen ....67 RSP DW 18.0-EC Symbolen op het gereedschap ..67 Technische gegevens ....67...

  • Page 68: In Één Oogopslag

    RSP DW 18.0-EC In één oogopslag Voetplaat Regeling aantal zaagbewegingen Zaagbladopname Inschakelblokkering Vergrendeling zaagbladopname Achterste handgreep LED-verlichting Inschuifopening voor accu Voor de verlichting van het Vergrendeling voetplaat werkbereik. Li-ion-accu (2,5 Ah of 5,0 Ah) Voorste handgreep Ontgrendelknop voor accu Schakelaar pendelslag...

  • Page 69: Voor Uw Veiligheid

    RSP DW 18.0-EC Voor uw veiligheid Veiligheidsvoorschriften voor sabelzagen WAARSCHUWING! WAARSCHUWING! Lees voordat u het elektrische gereedschap Lees alle veiligheidsvoorschriften en gebruikt en handel daarna conform: aanwijzingen. Als de veiligheidsvoor- deze gebruiksaanwijzing, – schriften en aanwijzingen niet in acht de „Algemene veiligheidsvoorschriften”...

  • Page 70: Speciale Veiligheidsvoorschriften

    RSP DW 18.0-EC  Gebruik een geschikt detectieapparaat Totale trillingswaarde bij het zagen van om verborgen stroom-, gas- of hout: waterleidingen op te sporen of raadpleeg – Emissiewaarde a bij het het plaatselijke energie- of zagen van spaanplaat: 9,1 m/s waterleidingbedrijf.

  • Page 71: Gebruiksaanwijzing

    RSP DW 18.0-EC Gebruiksaanwijzing Oplaadstatus van de accu  De oplaadstatus van de accu is te WAARSCHUWING! controleren met de LED van de accustatus- Voor alle werkzaamheden aan het indicator. elektrische gereedschap de accu uit het apparaat nemen. Voor de ingebruikneming...
  • Page 72 RSP DW 18.0-EC LET OP! Als de vergrendeling van de zaagbladopname niet correct sluit, moet de vergrendeling worden gesloten door met de klok mee te draaien.  Vergrendeling van de zaagbladopname door tegen de klok in te draaien losmaken en vasthouden (1.).
  • Page 73 RSP DW 18.0-EC Elektrisch gereedschap in-/ Rechte slag Stand 0 uitschakelen De zaag voert alleen horizontale bewegingen uit. Vooral geschikt voor het Met de schakelaar van het elektrische zagen van metaal. Als hout zeer gereedschap kan het toerental stapsgewijs nauwkeurig moet worden gezaagd, tot de maximale waarde worden verhoogd.
  • Page 74 Display voor weergave van de bedrijfsmodus Stroomkabel met stekker De oplader CA 10.8/18.0 is bestemd voor het opladen van FLEX-accu's van de typen – AP 10.8 (2,5 Ah), – AP 18.0 (2,5 Ah), – AP 10.8 (5,0 Ah),  De zaag inschakelen.
  • Page 75 RSP DW 18.0-EC Bedek de accu's en oplader niet tijdens – – De achtergrondverlichting van het het laden. display is oranje wanneer de accu Trek de stekker van de oplader na het – minder dan 80% is opgeladen. opladen uit het stopcontact.

  • Page 76: Onderhoud En Verzorging

    RSP DW 18.0-EC Onderhoud en verzorging Afvoeren van verpakking en machine WAARSCHUWING! Voor alle werkzaamheden aan het WAARSCHUWING! elektrische gereedschap de accu uit het Maak afgedankte elektrische gereed- apparaat nemen. schappen onbruikbaar voordat deze worden afgevoerd: Reiniging op het lichtnet aangesloten elektrisch –...

  • Page 77: Conformiteit

    EN 62841 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU. Verantwoordelijk voor technische documentatie: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr 20-04-2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Uitsluiting van aansprakelijkheid De fabrikant en zijn vertegenwoordiger zijn...

  • Page 78: Anvendte Symboler

    RSP DW 18.0-EC Indhold Tekniske data Anvendte symboler ....78 Symboler på apparatet ....78 RSP DW 18.0-EC...

  • Page 79: Oversigt

    RSP DW 18.0-EC Oversigt Savestøtte Regulering af slagtal Værktøjsholder Indkoblingsspærre Lås til værktøjsholder Bagerste håndgreb LED-belysning Indskubningsåbning til akku Til oplysning af arbejdsområdet. Lås til savestøtte Forreste håndgreb Li-ion-akku (2,5 Ah eller 5,0 Ah) Kontakt til pendulslag Frigørelsesknap til akku...

  • Page 80: For Din Egen Sikkerheds Skyld

    RSP DW 18.0-EC For din egen sikkerheds skyld  Sørg for at andre personer opholder sig i sikker afstand af dit arbejdsområde. Enhver, der betræder arbejdsområdet, ADVARSEL! skal bruge personligt beskyttelsesudstyr. Inden elværktøjet tages i brug læs og følg: Brudstykker af arbejdsemnet eller bræk- denne betjeningsvejledning, –...

  • Page 81: Støj Og Vibration

    RSP DW 18.0-EC  Hold arbejdspladsen ren. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse. Hvis Materialeblandinger er især farlige. elværktøjet imidlertid benyttes til andre formål, Letmetalstøv kan brænde eller eksplodere. med afvigende indsatsværktøjer eller  Vent, til elværktøjet er standset helt, før utilstrækkelig vedligeholdelse, kan...

  • Page 82: Brugsanvisning

    RSP DW 18.0-EC Brugsanvisning Akkuens ladetilstand  Ved tryk på knappen kan man på ADVARSEL! lysdioden til akku-tilstandsvisning kontrollere ladetilstanden. Tag altid akkuen ud, før du udfører arbejde på elværktøjet. Inden ibrugtagning Pak elværktøjet og tilbehøret ud og kontrollér, om det er komplet eller beskadiget under transporten.
  • Page 83 RSP DW 18.0-EC BEMÆRK! Regulering af slagtal Hvis den brugte savklinge ikke kastes ud, kan den trækkes ud af værktøjsholderen fremefter. Isætning af ny savklinge Vælg savklinge efter materialet, der skal bearbejdes. Anvendelige savklinger fremgår af producentens katalog. FORSIGTIG! Fare for personskade på grund af tænder.
  • Page 84 RSP DW 18.0-EC Trinløs indstilling af slagkraft (trin 1-3) Slukning af apparatet:  Slip afbryderen. Trin Slaglængde Arbejdsanvisninger 1 mm ADVARSEL! 2 mm Hold altid fast i elværktøjet med begge 3 mm hænder! Indstilling af savestøtte ADVARSEL! Tag altid akkuen ud, før du udfører arbejde på...
  • Page 85 Lad savklingen dykke langsomt ned Netkabel med netstik i emnet. Ladeaggregatet CA 10.8/18.0 er beregnet til opladning af FLEX-akkuer af typen  Sav videre langs den ønskede skærelinje, når hele savestøtten ligger an – AP 10.8 (2,5 Ah), mod emnet.

  • Page 86: Vedligeholdelse Og Pleje

    RSP DW 18.0-EC Opladningsproces  Tag akkuen ud af ladeaggregatet. FORSIGTIG! Isæt kun originale akkuer i det medfølgende ladeaggregat.  Sæt ladeaggregatets netstik i. Displayets baggrundsbelysning lyser grønt i 2 sekunder og slukkes derefter igen. Der vises OK.  Træk netstikket ud.

  • Page 87: Bortskaffelse

    2014/30/EU, 2006/42/EF, findes i katalogerne fra producenten. 2011/65/EU. Eksplosionstegninger og reservedelslister Ansvarlig for det tekniske dossier: finder du på vores hjemmeside: FLEX-Elektrowerkzeuge GmbH, R & D www.flex-tools.com Bahnhofstrasse 15, D-71711 Steinheim/Murr Bortskaffelse ADVARSEL! Udtjent elværktøj skal gøres ubrugeligt før bortskaffelse: netdrevet elværktøj ved at fjerne...

  • Page 88: Symbolene På Apparatet

    RSP DW 18.0-EC Innhold Tekniske data Anvendte symboler ....88 RSP DW 18.0-EC Symbolene på apparatet ... . 88 Tekniske data .

  • Page 89: Oversikt

    RSP DW 18.0-EC Oversikt Sageunderlag Regulering av slagfrekvensen Verktøyholder Startsperre Lås verktøyholder Håndtak bak LED-belysning Sjakt for innsetting av batteri For å lyse opp arbeidsområdet. Lås sageunderlag Håndtak foran Li-Ion-batteri (2,5 Ah eller 5,0 Ah) Bryter for pendelslag Utløserknapp for batteri Merkeskilt * Batterinivåindikator...

  • Page 90: For Din Egen Sikkerhet

    RSP DW 18.0-EC For din egen sikkerhet  Hold maskinen kun i de isolerte håndtakene når du utfører arbeid der verktøyet kan treffe på skjulte ADVARSEL! strømledninger. Kontakt med Må leses igjennom og tas hensyn til før bruk spenningsførende ledninger kan også...

  • Page 91: Spesielle Sikkerhetsanvisninger

    RSP DW 18.0-EC  Vent til elektroverktøyet har stoppet før Dette kan føre til en tydelig forhøying av du legger det fra deg. Innsatsverktøyet vibrasjonsbelastningen for hele kan hekte seg fast og føre til at man mister arbeidstiden. kontrollen over elektroverktøyet.

  • Page 92: Bruksanvisning

    RSP DW 18.0-EC Bruksanvisning Batteriets ladenivå  Ved å trykke på knappen kan man ADVARSEL! kontrollere ladenivået på LED-ene til batterinivåindikatoren. Før alt arbeid på elektroverktøyet må batteriet tas ut av verktøyet. Før ibruktaking Pakk ut elektroverktøyet og tilbehøret, og kontroller at leveransen er fullstendig og at det ikke er oppstått transportskader.
  • Page 93 RSP DW 18.0-EC Regulering av slagfrekvensen  Lås opp verktøyholderen ved å dreie mot urviseren og holde fast (1.). Det brukte sagbladet skyves ut av fjærkraften (2.). HENVISNING Hvis det brukte sagbladet ikke skyves ut, trekker du det forover og ut fra verktøyholderen.
  • Page 94 RSP DW 18.0-EC Stille inn sageunderlaget Arbeidsanvisninger ADVARSEL! ADVARSEL! Før alt arbeid på elektroverktøyet må Elektroverktøyet skal alltid holdes fast med begge hender! batteriet tas ut av verktøyet. Sageunderlaget må alltid ligge an mot materialet under sagingen for å unngå for kraftige vibrasjoner.
  • Page 95 Nettkabel med nettstøpsel Senk sagbladet langsomt ned i arbeid- semnet. Ladeapparatet CA 10.8/18.0 er ment for lading av FLEX-batterier av typene  Når sageunderlaget ligger helt mot – AP 10.8 (2,5 Ah), arbeidsemnet, sager du videre langs – AP 18.0 (2,5 Ah), ønsket snittlinje.

  • Page 96: Vedlikehold Og Pleie

    RSP DW 18.0-EC Lading FORSIKTIG! Sett kun originalbatterier inn i det medfølgende ladeapparatet.  Sett i nettstøpslet til ladeapparatet. Bakgrunnsbelysningen til displayet lyser grønt i 2 sekunder og slukker så igjen.  Støpselet trekkes ut. Det vises OK. HENVISNING Hvis displayet blinker etter innsetting av batteriet i ladeapparatet, er det en feil i batteriet eller i ladeapparatet.

  • Page 97: Henvisninger Om Skroting

    2014/30/EU, 2006/42/EF, finnes i katalogen til produsenten. 2011/65/EU. Eksplosjonstegninger og lister for Ansvarlig for tekniske dokumenter: reservedeler finnes på vår hjemmeside: FLEX-Elektrowerkzeuge GmbH, R & D www.flex-tools.com Bahnhofstrasse 15, D-71711 Steinheim/Murr Henvisninger om skroting ADVARSEL! Gjør brukte elektroverktøy ubrukelige før kassering: nettdrevne elektroverktøy ved at...

  • Page 98: Använda Symboler

    RSP DW 18.0-EC Innehåll Tekniska data Använda symboler ....98 RSP DW 18.0-EC Symboler på maskinen....98 Tekniska data .

  • Page 99: Översikt

    RSP DW 18.0-EC Översikt Såganhåll Slagtalsreglerin Verktygshållare Tillkopplingsspärr Låsanordning verktygsfäste Bakre handtag LED-belysning Batterifack För att lysa upp arbetsytan. Låsanordning såganhåll Främre handtag Litiumjonbatteri (2,5 Ah eller 5,0 Ah) Pendelslagsväljare Frigöringsknapp för batteri Typskylt * Batteriets laddningsindikering Strömställare För till- och frånkoppling samt acceleration upp till maximalt slagtal.

  • Page 100: För Din Säkerhet

    RSP DW 18.0-EC För din säkerhet  Håll alltid elverktyget i de isolerade gripytorna när du utför arbeten där det finns risk för att insatsverktyget träffar VARNING! dolda elledningar. Läs innan elverktyget tas i bruk noggrant Kontakt med en strömförande ledning igenom och följ...

  • Page 101: Särskilda Säkerhetsanvisningar

    RSP DW 18.0-EC  Håll arbetsplatsen ren. Den angivna svängningsnivån gäller för Materialblandningar är särskilt farliga. elverktygets huvudsakliga användning. Lättmetalldamm kan börja brinna eller Om elverktyget används för andra ändamål explodera. med avvikande insatsverktyg eller bristande  Vänta tills elverktyget har stannat helt underhåll, kan svängningsnivån avvika.

  • Page 102: Bruksanvisning

    RSP DW 18.0-EC Bruksanvisning Batteriets laddningsnivå  Genom att trycka på knappen kan man VARNING! med hjälp av lysdioderna för batteriets laddningsindikering kontrollera Ta ur batteriet ur maskinen innan du utför laddningsnivån. arbeten på elverktyget. Före idrifttagning Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är...
  • Page 103 RSP DW 18.0-EC Slagtalsreglerin Om det använda sågbladet inte stöts ut automatiskt, drar du i stället manuellt sågbladet framåt och ut ur verktygsfästet. Montering av nytt sågblad Välj rätt sågblad för det material som ska bearbetas. Se tillverkarens katalog för information om vilka sågblad som kan...
  • Page 104 RSP DW 18.0-EC Justering av såganhållet Arbetsanvisningar VARNING! VARNING! Ta ur batteriet ur maskinen innan du utför Håll alltid elverktyget med båda händerna! arbeten på elverktyget. Såganhållet ska alltid ligga an mot materialet vid sågning för att undvika överdrivna vibrationer.
  • Page 105 Nätkabel med nätkontakt Sänk långsamt ner sågbladet i arbets- Laddare CA 10.8/18.0 är avsedd för stycket. laddning av FLEX-batterier av typerna  Fortsätt såga längs det önskade snittet – AP 10.8 (2,5 Ah), när såganhållet ligger an helt mot arbets- –...

  • Page 106: Underhåll Och Skötsel

    RSP DW 18.0-EC Laddning VAR FÖRSIKTIG! Sätt endast i originalbatterier i laddaren som medföljer.  Sätt i laddarens nätkontakt. Displayens bakgrundsbelysning lyser grönt i två sekunder och slocknar sedan  Dra ut nätkontakten. igen. OK visas. Om displayen blinkar när batteriet har satts i laddaren, är det något som är fel med...

  • Page 107: Anvisningar Gällande Avfallshantering

    EN 62841 enligt bestämmelserna i direktiven Se tillverkarens kataloger för ytterligare 2014/30/EU, 2006/42/EG, 2011/65/EU. tillbehör, särskilt insatsverktyg. Ansvarig för tekniska underlag: Sprängskisser och reservdelslistor hittar FLEX-Elektrowerkzeuge GmbH, R & D du på vår webbplats: Bahnhofstrasse 15, D-71711 Steinheim/Murr www.flex-tools.com Anvisningar gällande avfallshantering VARNING! Gör förbrukade elverktyg obrukbara innan...

  • Page 108: Käytetyt Symbolit

    RSP DW 18.0-EC Sisältö Tekniset tiedot Käytetyt symbolit ....108 RSP DW 18.0-EC Symbolit koneessa ....108 Tekniset tiedot .

  • Page 109: Kuva Työkalusta

    RSP DW 18.0-EC Kuva työkalusta Sahausjalka Iskuluvun säätö Työkalun istukka Päälle kytkemisen salpa Istukan lukitsin Takakahva LED-valo Akkulokero Työskentelykohdan valaisemiseen. Sahausjalan lukitsin Etumainen käsiote Litiumioniakku (2,5 Ah tai 5,0 Ah) Heiluritoiminnon kytkin Akun lukituksen vapautuspainike Tyyppikilpi * Akun tilanäyttö Virtakytkin Käynnistys ja pysäytys sekä...

  • Page 110: Turvallisuudesta

    RSP DW 18.0-EC Turvallisuudesta  Pidä koneesta kiinni vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa työkalu voi osua piilossa olevaan VAROITUS! sähköjohtoon. Lue ohjeet ennen sähkötyökalun käyttöä ja Kosketus jännitteiseen johtoon voi tehdä toimi niiden mukaisesti: myös koneen metalli-osat jännitteisiksi sähkötyökalun käyttöohje,...

  • Page 111: Melu Ja Tärinä

    RSP DW 18.0-EC OHJE!  Pidä työskenneltäessä sähkötyökalusta kiinni molemmin käsin ja seiso tukevassa Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 62841 normitetun asennossa. Sähkötyökalun käyttäminen mittausmenetelmän mukaan ja sitä voidaan on turvallista vain molemmin käsin. käyttää sähkötyökalujen keskinäiseen ...

  • Page 112: Käyttöohjeet

    RSP DW 18.0-EC Käyttöohjeet Akun varaustila  Painiketta painamalla voi tarkastaa akun VAROITUS! varaustilan sitä ilmaisevista LED-valoista. Irrota akku laitteesta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Ennen käyttöönottoa Ota sähkötyökalu ja varusteet pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.
  • Page 113 RSP DW 18.0-EC OHJE! Iskuluvun säätö Jos käytetty sahanterä ei ponnahda irti, vedä sahanterä eteenpäin irti istukasta. Uuden sahanterän kiinnitys Valitse sahanterä työstettävän materiaalin mukaan. Katso sopivat sahanterät valmistajan tuote-esitteistä. VARO! Sahanterän hampaat voivat aiheuttaa vammoja. Käytä suojakäsineitä!  Säädä iskuluku asettamalla säätöpyörä...
  • Page 114 RSP DW 18.0-EC Sahausjalan käyttäminen Työohjeita VAROITUS! VAROITUS! Irrota akku laitteesta ennen kaikkia Pidä sähkötyökalusta aina kiinni molemmin sähkötyökaluun kohdistuvia töitä. käsin! Sahausjalan pitää olla aina sahattaessa materiaalia vasten liiallisen tärinän välttämiseksi. Sahausjalan käyttämisellä voi esimerkiksi rajoittaa sahanterän leikkauksen syvyyttä.
  • Page 115 RSP DW 18.0-EC Laturi CA 10.8/18.0 on tarkoitettu FLEX-akkujen lataamiseen tyypeiltään – AP 10.8 (2,5 Ah), – AP 18.0 (2,5 Ah), – AP 10.8 (5,0 Ah), – AP 18.0 (5,0 Ah). Ohjeita akun kestoiän pidentämiseen VARO! Älä koskaan lataa akkuja lämpötiloissa –...

  • Page 116: Huolto Ja Hoito

    RSP DW 18.0-EC Näyttö vilkkuu hitaasti. Taustavalaistus on oranssi. Akku on liian kuuma tai liian kylmä. Lataus alkaa, kun akku on saavuttanut latauslämpötilan (0 °C...55 °C). Näyttö vilkkuu nopeasti. Taustavalaistus on punainen. Irrota akku laturista ja laita se takaisin. Jos näyttö...

  • Page 117: Kierrätysohjeita

    Räjäytyskuvat ja varaosaluettelot löydät EN 62841 direktiivien 2014/30/EU, kotisivuiltamme: 2006/42/EY, 2011/65/EU määräysten www.flex-tools.com mukaisesti. Teknisestä dokumentaatiosta vastaa: Kierrätysohjeita FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr VAROITUS! Käytetyt sähkötyökalut on ennen hävittämistä tehtävä käyttökelvottomiksi: irrottamalla verkkojohto – verkkokäyttöisistä sähkötyökaluista, irrottamalla akku akkukäyttöisistä...

  • Page 118: Τεχνικά Χαρακτηριστικά

    RSP DW 18.0-EC Περιεχόμενα Τεχνικά χαρακτηριστικά Χρησιμοποιούμενα σύμβολα ..118 RSP DW 18.0-EC Σύμβολα στο μηχάνημα ... . 118 Τεχνικά χαρακτηριστικά ... . 118 Σπαθόσεγα...

  • Page 119: Με Μια Ματιά

    RSP DW 18.0-EC Με μια ματιά Πέλμα Ρύθμιση αριθμού διαδρομών λάμας Υποδοχή εργαλείου Φραγή ενεργοποίησης Ασφάλιση υποδοχής εργαλείου Πίσω χειρολαβή Φωτισμός LED Υποδοχή μπαταρίας Για τον φωτισμό του χώρου εργασίας. Ασφάλιση πέλματος Μπροστινή λαβή Μπαταρία ιόντων λιθίου Διακόπτης παλινδρομικής διαδρομής...

  • Page 120: Για Την Ασφάλειά Σας

    RSP DW 18.0-EC Για την ασφάλειά σας Υποδείξεις ασφαλείας για σπαθόσεγες ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε πριν την χρήση του ηλεκτρικού Διαβάστε όλες τις υποδείξεις ασφαλείας και εργαλείου και τηρήστε: τις οδηγίες. Παραλήψεις στην τήρηση των τις παρούσες οδηγίες χρήσης, – υποδείξεων ασφαλείας και των οδηγιών...

  • Page 121: Θόρυβος Και Κραδασμός

    RSP DW 18.0-EC  Σφίγγετε καλά το υλικό. Μη στηρίζετε το Συνολική τιμή κραδασμών κατά την κοπή υπό κατεργασία τεμάχιο με το χέρι ή το ξύλου: πόδι. Μην αγγίζετε αντικείμενα ή το έδαφος – Πριόνισμα μοριοσανίδας, με το πριόνι σε λειτουργία. Υπάρχει...

  • Page 122: Οδηγίες Χρήσης

    RSP DW 18.0-EC Οδηγίες χρήσης Κατάσταση φόρτισης της μπαταρίας  Πατώντας το πλήκτρο μπορείτε να ελέγξετε την κατάσταση φόρτισης της ΠΡΟΕΙΔΟΠΟΙΗΣΗ! μπαταρίας μέσω των λυχνιών LED. Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο αφαιρέστε τις μπαταρίες από τη συσκευή. Πριν τη θέση σε λειτουργία...
  • Page 123 RSP DW 18.0-EC ΥΠΟΔΕΙΞΗ! Αν η χρησιμοποιημένη πριονόλαμα δεν απορρίπτεται, τραβήξτε την προς τα εμπρός και βγάλτε την από την υποδοχή εργαλείου. Εισαγωγή νέας πριονόλαμας Επιλέξτε την αντίστοιχη πριονόλαμα για το υλικό που πρόκειται να επεξεργαστείτε. Κατάλληλες πριονόλαμες θα βρείτε στους...
  • Page 124 RSP DW 18.0-EC Εκκρεμοειδής διαδρομή Η σπαθοσέγα εκτελεί οριζόντιες και κάθετες κινήσεις (παλινδρομικές κινήσεις). Αυτό το είδος διαδρομής λάμας είναι κατάλληλο προπάντων για το γρήγορο κόψιμο ξύλου. Μέγεθος διαδρομής με αδιαβάθμητη ρύθμιση (Βαθμίδα 1-3) Βαθμίδα Ύψος διαδρομής 1 mm 2 mm ...
  • Page 125 RSP DW 18.0-EC ΥΠΟΔΕΙΞΗ Κοπή ξύλου Μην εκτελείτε κοπές με βύθιση σε μεταλλικά Τοποθετήστε το πριόνι σε ορθή γωνία στο υλικά. κατεργαζόμενο τεμάχιο. Οδηγήστε το πριόνι με σταθερή πίεση μέσα στο ξύλο πατώντας Λοιπές υποδείξεις το πέλμα στο κατεργαζόμενο τεμάχιο.
  • Page 126 RSP DW 18.0-EC Υποδείξεις για μεγάλη διάρκεια ζωής  Εισάγετε τη μπαταρία πλήρως μέσα στη συσκευή φόρτισης μέχρι να κουμπώσει. της μπαταρίας – Στην οθόνη εμφανίζονται εναλλάξ ο ΠΡΟΣΟΧΗ! υπολειπόμενος χρόνος φόρτισης (μέχρι Ποτέ μη φορτίζετε μπαταρίες σε θερμο- –...

  • Page 127: Συντήρηση Και Φροντίδα

    RSP DW 18.0-EC Ανταλλακτικά και εξαρτήματα Αν με άλλη μπαταρία εμφανίζεται η ίδια Για περαιτέρω εξαρτήματα, ιδιαίτερα για ένδειξη σφάλματος υπάρχει σφάλμα στη εργαλεία χρήσης, ανατρέξετε στους συσκευή φόρτισης. Απευθυνθείτε σε καταλόγους του κατασκευαστή. εξειδικευμένο συνεργείο για να ελέγξει τη...

  • Page 128: Δήλωση Πιστότητας

    συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα: EN 62841 σύμφωνα με τις διατάξεις των οδηγιών 2014/30/EΕ, 2006/42/EΚ, 2011/65/EE. Υπεύθυνος για τεχνικά έγγραφα: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr 20/04/2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Αποκλεισμός ευθύνης...

  • Page 129: Kullanılan Semboller

    RSP DW 18.0-EC İçindekiler Teknik özellikler Kullanılan semboller ....129 RSP DW 18.0-EC Cihaz üzerindeki semboller ..129 Teknik özellikler ....129...

  • Page 130: Genel Bakış

    RSP DW 18.0-EC Genel bakış Testere dayanağı Strok sayısı ayar Uç girişi Açma kilidi Uç girişi kilit düzeneği Arka tutamak LED aydınlatma Akü için sürgülü yerleştirme yuvası Çalışma alanının aydınlatılması için. Testere dayanağı kilit düzeneği Ön tutamak Lityum İyon akü (2,5 Ah veya 5,0 Ah) Pandül stroku şalteri...

  • Page 131: Kendi Güvenliğiniz Için

    RSP DW 18.0-EC Kendi güvenliğiniz için  Çalışma sırasında alet ucunun gizli elektrik hatlarına temas etme tehlikesi mevcutsa, alet sadece izole UYARI! tutamaklarından tutulmalıdır. Elektrikli el aletini kullanmadan önce Elektrik gerilimi yüklü bir hat ile temas, aşağıdakileri okuyun ve bunlara uyun: aletin metal parçalarının da gerilim...

  • Page 132: Ses Ve Vibrasyon

    RSP DW 18.0-EC BİLGİ!  Çalışma sırasında elektrikli el aletini iki elinizle sıkıca tutun ve emniyetli bir Bu talimatta bildirilen titreşim seviyesi, konumda durun. Elektrikli el aleti iki elle EN 62841 standartında norm olarak kabul daha emniyetli bir biçimde yönlendirilir.

  • Page 133: Kullanma Kılavuzu

    RSP DW 18.0-EC Kullanma kılavuzu Akünün şarj durumu  Akü durumu göstergesi LED'inin UYARI! yanındaki düğmeye basarak şarj Elektrikli el aletindeki tüm çalışmalardan durumunu kontrol edebilirsiniz. önce aletin aküsü çıkarılmalıdır. Cihazı kullanmaya başlamadan önce Avuç taşlama cihazını ambalajdan çıkarınız ve teslimat kapsamının eksiksiz olduğunu ve muhtemel transport hasarları...
  • Page 134 RSP DW 18.0-EC BİLGİ! Kullanılmış testere bıçağı dışarı fırlatılmazsa, testere bıçağı uç girişinden öne doğru çekilerek çıkarılmalıdır. Yeni testere bıçağının takılması İşlenecek malzemeye uygun bir testere bıçağı seçilmelidir. Kullanılabilir testere bıçakları üretici kataloğundan seçilmelidir. DIKKAT! Strok sayısı ayar Kesici dişler nedeniyle yaralanma tehlikesi.
  • Page 135 RSP DW 18.0-EC Elektrikli el aletinin açılması/ Pandül strok kapatılması Testere yatak ve dikey hareket (pandül hareketleri) eder. Bu strok türü özellikle Elektrikli el aletinin şalteri, strok sayısının ahşabın hızlı kesilmesi için uygundur. kademeli olarak maksimum değere kadar Strok büyüklüğü kademesiz ayarlanabilir çıkarılmasını...

  • Page 136: Şarj Cihazı

    Havalandırma yarıkları Çalışma durumunu gösteren ekran Fiş dahil şebeke kablosu Şarj cihazı CA 10.8/18.0 aşağıdaki tiplerdeki FLEX aküleri şarj etmek içindir – AP 10.8 (2,5 Ah), – AP 18.0 (2,5 Ah), – AP 10.8 (5,0 Ah), – AP 18.0 (5,0 Ah).
  • Page 137 RSP DW 18.0-EC Aküler ve şarj cihazı şarj işlemi sırasında göstergesi yandığında akü  ısınır. Bu normaldir! Lityum İyon aküler "Memory" (hafıza) etkisi tamamen şarj olmuş demektir. olarak bilinen etkiye sahip değildir. Kısa süre sonra yeşil arka plan Yine de bir akü şarjdan önce tamamen aydınlatması...

  • Page 138: Bakım Ve Muhafaza

    RSP DW 18.0-EC Bakım ve muhafaza İmha bilgileri UYARI! UYARI! Elektrikli el aletindeki tüm çalışmalardan Kullanım ömrü dolan elektrikli el aletleri imha önce aletin aküsü çıkarılmalıdır. öncesinde kullanılamaz hale getirilmelidir: şebeke elektriğiyle çalışan elektrikli el – Temizleme aletinin fişini sökün, UYARI! akü...

  • Page 139: Uygunluğu Beyanı

    2014/30/AB, 2006/42/AT, 2011/65/AB direktiflerinde bildirilen koşullara istinaden EN 62841. Teknik belgelerden sorumlu: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr 20.04.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Mesuliyet kabul edilmemesi durumları...

  • Page 140: Symbole Na Urządzeniu

    RSP DW 18.0-EC Spis treści Dane techniczne Zastosowane symbole ... . . 140 RSP DW 18.0-EC Symbole na urządzeniu ... . 140 Dane techniczne .

  • Page 141: Opis Urządzenia

    RSP DW 18.0-EC Opis urządzenia Stopka Regulacja liczby skoków Mocowanie narzędzia Blokada włączenia Blokada uchwytu narzędzia Uchwyt tylny Oświetlenie LED Uchwyt akumulatora Do oświetlania obszaru roboczego. Blokada stopki Przednia rękojeść Akumulator litowo-jonowy Przełącznik skoku wahadła (2,5 Ah lub 5,0 Ah)

  • Page 142: Dla Własnego Bezpieczeństwa

    RSP DW 18.0-EC Dla własnego bezpieczeństwa Wskazówki bezpieczeństwa dla pił szablastych OSTRZEŻENIE! OSTRZEŻENIE! Przed użyciem urządzenia dokładnie Przeczytać wszystkie wskazówki przeczytać i postępować według: bezpieczeństwa i pouczenia. Zaniedbania w niniejszej instrukcji obsługi, – przestrzeganiu wskazówek bezpieczeństwa „Ogólnych wskazówek bezpieczeństwa“ –...

  • Page 143: Szczególne Wskazówki Dotyczące Bezpieczeństwa

    RSP DW 18.0-EC Szczególne wskazówki dotyczące  Brzeszczotu po wyłączeniu nie wolno wyhamowywać poprzez dociśnięcie bezpieczeństwa z boku. Brzeszczot może ulec  Nie wolno obrabiać żadnych materiałów, uszkodzeniu, pęknąć albo spowodować które powodują powstawanie pyłów odbicie narzędzia. szkodliwych dla zdrowia (np. azbest).

  • Page 144: Instrukcja Obsługi

    RSP DW 18.0-EC Instrukcja obsługi wartości. Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy. OSTRZEŻENIE! W celu dokładnego określenia rzeczywistego Przed przystąpieniem do jakichkolwiek obciążenia drganiami należy uwzględnić prac przy elektronarzędziu należy wyjąć również czas, w którym urządzenie jest akumulator z urządzenia.
  • Page 145 RSP DW 18.0-EC Stan naładowania akumulatora  Naciśnięcie przycisku umożliwia sprawdzenie stanu naładowania akumulatora na diodowym wskaźniku stanu naładowania.  Zwolnić blokadę uchwytu narzędzia, wykonując obrót w kierunku przeciwnym do ruchu wskazówek zegara, i przytrzymać ją (1.). Używany brzeszczot zostanie Jeśli jedna z diod LED błyska, konieczne...

  • Page 146: Regulacja Liczby Skoków

    RSP DW 18.0-EC Nastawianie rodzaju skoku  Zwolnić blokadę uchwytu narzędzia, blokada zostanie zamknięta siłą Można wybrać jeden z dwóch rodzajów sprężyny. skoków: skok prosty i skok wahadłowy.  Skontrolować prawidłowość zamocowania poprzez wielokrotne pociągnięcie brzeszczotu. WSKAZÓWKA! Jeśli blokada uchwytu narzędzia nie zamyka się...

  • Page 147: Wskazówki Dotyczące Pracy Urządzenia

    RSP DW 18.0-EC Wskazówki dotyczące pracy urządzenia OSTRZEŻENIE! Elektronarzędzie należy zawsze trzymać w obu dłoniach!  Nacisnąć blokadę stopki (1.).  Ustawić stopkę piły na wymaganą głębokość (2.).  Puścić blokadę stopkin. Włączanie/wyłączanie elektronarzędzia  Przecinany przedmiot należy w miarę...
  • Page 148 Kabel sieciowy z wtyczką  Mocno przycisnąć stopkę do przedmiotu i przechylić piłę do przodu. Ładowarka CA 10.8/18.0 jest przeznaczona do ładowania akumulatorów FLEX typu Powoli zanurzać brzeszczot w – AP 10.8 (2,5 Ah), przedmiocie. – AP 18.0 (2,5 Ah), ...
  • Page 149 RSP DW 18.0-EC Nieużywane przez dłuższy czas akumulatory  Akumulator jest całkowicie naładowany, należy przechowywać częściowo gdy pojawi się wskazanie naładowane w chłodnym miejscu. Zielone podświetlanie po chwili gaśnie. Proces ładowania  Wyjąć akumulator z ładowarki. OSTROŻNIE! Do dostarczonej w zestawie ładowarki należy wkładać...

  • Page 150: Przegląd, Konserwacja I Pielęgnacja

    RSP DW 18.0-EC Przegląd, konserwacja Części zamienne i wyposażenie dodatkowe i pielęgnacja Inne części wyposażenia, a szczególnie narzędzia, podane są w katalogu OSTRZEŻENIE! producenta. Przed przystąpieniem do jakichkolwiek Rysunek wybuchowy i listę części prac przy elektronarzędziu należy wyjąć zamiennych można znaleźć na naszej akumulator z urządzenia.

  • Page 151: Zgodność

    EN 62841 zgodnie z postanowieniami dyrektyw 2014/30/UE, 2006/42/WE, 2011/65/UE. Odpowiedzialny za dokumentację techniczną: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr 20.04.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Wyłączenie z odpowiedzialności Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą...

  • Page 152: Használt Szimbólumok

    RSP DW 18.0-EC Tartalom Műszaki adatok Használt szimbólumok ... . 152 RSP DW Szimbólumok a készüléken ..152 18.0-EC Műszaki adatok ....152 Áttekintés .

  • Page 153: Áttekintés

    RSP DW 18.0-EC Áttekintés Fűrésztámasz A löketszám szabályozása Szerszámbefogó Bekapcsolásgátló Szerszámbefogó reteszelése Hátsó markolat LED világítás Nyílás az akkumulátor A munkaterület megvilágításához. behelyezéséhez Elülső markolat Fűrésztámasz reteszelése Ingalöket-kapcsoló Li-ion akku (2,5 Ah vagy 5,0 Ah) Típustábla * Az akku kioldógombja Be-/kikapcsológomb...

  • Page 154: Az Ön Biztonsága Érdekében

    RSP DW 18.0-EC Az Ön biztonsága érdekében Szablyafűrészekkel kapcsolatos biztonsági tudnivalók FIGYELMEZTETÉS! FIGYELMEZTETÉS! Az elektromos szerszám használata előtt Olvasson el minden biztonsági tudnivalót és olvassa el a következőket, és csak azután utasítást. A biztonsági tudnivalók és cselekedjen: utasítások betartásánál elkövetett a jelen kezelési útmutatót,...

  • Page 155: Zaj És Vibráció

    RSP DW 18.0-EC  Az anyagot szilárdan rögzítse. Rezgési összérték fa fűrészelésekor: A munkadarabot ne kezével vagy lábával – Forgácslemez fűrészelése, támassza meg. Ne érjen tárgyakhoz vagy emissziós érték a 9,1 m/s a talajhoz a járó fűrésszel. Visszaütés – Fagerendák fűrészelése, veszélye áll fenn.

  • Page 156: Használati Útmutató

    RSP DW 18.0-EC Használati útmutató Az akku töltési állapota  A gomb megnyomásával az akku LED- FIGYELMEZTETÉS! es állapotkijelzőjén ellenőrizhető az akku Az elektromos kéziszerszámon végzett töltési állapota. munkák előtt az akkumulátort ki kell venni a készülékből. Üzembe helyezés előtt Az elektromos kéziszerszámot és...
  • Page 157 RSP DW 18.0-EC MEGJEGYZÉS! A löketszám szabályozása Ha nem dobódik ki a használt fűrészlap, akkor a fűrészlapot előrefelé húzza ki a szerszámbefogóból. Új fűrészlap behelyezése Válasszon a megmunkálandó anyaghoz megfelelő fűrészlapot. A használható fűrészlapokról a gyártó katalógusaiban tájékozódhat. VIGYÁZAT!  A löketszám beállításához állítsa az Sérülésveszély a vágófogak által.
  • Page 158 RSP DW 18.0-EC A fűrésztámasz állítása A munkavégzésre vonatkozó megjegyzések FIGYELMEZTETÉS! Az elektromos kéziszerszámon végzett FIGYELMEZTETÉS! munkák előtt az akkumulátort ki kell venni Az elektromos szerszámot mindig két a készülékből. kézzel kell fogni! A fűrésztámasznak a fűrészelés során mindig az anyagra fel kell feküdnie, hogy a túlzott rezgések elkerülhetők legyenek.
  • Page 159 RSP DW 18.0-EC Töltőkészülék Merülővágások A fűrész merülővágásra is alkalmas fában és műanyagban. Merülővágások végrehajtásához csak rövid (<150 mm) fűrészlapot használjon!  A fűrészt a munkadarabon a fűrésztámasz alsó élével úgy helyezze el, hogy a fűrészlap ne érjen a munkadarabhoz.

  • Page 160: Karbantartás És Ápolás

    RSP DW 18.0-EC A töltési folyamat VIGYÁZAT! A mellékelt töltőkészülékkel csak eredeti akkukat töltsön fel.  Csatlakoztassa a töltőkészülék hálózati csatlakozóját. A kijelző háttérvilágítása 2 másodpercig  Húzza ki a hálózati csatlakozót. világít, majd kialszik. Megjelenik az OK felirat. MEGJEGYZÉS Ha az akku töltőkészülékbe való...

  • Page 161: Ártalmatlanítási Tudnivalók

    EN 62841, a 2014/30/EU, a 2006/42/EK jegyzékek honlapunkon találhatók: és a 2011/65/EU irányelvek rendelkezései www.flex-tools.com szerint. A műszaki dokumentációkért felelős: Ártalmatlanítási tudnivalók FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr FIGYELMEZTETÉS! A leselejtezett elektromos kéziszerszámokat az ártalmatlanítás előtt tegye használhatatlanná: az elektromos hálózatról üzemelő...

  • Page 162: Symboly Na Nářadí

    RSP DW 18.0-EC Obsah Technické údaje Použité symboly ....162 RSP DW 18.0-EC Symboly na nářadí ....162 Technické...

  • Page 163: Přehled

    RSP DW 18.0-EC Přehled Opěrka Regulace počtu zdvihů Uchycení nástroje Aretace proti zapnutí Zajištění uchycení nástroje Zadní rukojeť LED světlo Otvor pro vložení akumulátoru Pro osvětlení pracovního prostoru Zajištění opěrky Přední rukojeť Akumulátor Li-Ion Spínač kyvadlový zdvih (2,5 Ah nebo 5,0 Ah) Typový...

  • Page 164: Pro Vaši Bezpečnost

    RSP DW 18.0-EC Pro vaši bezpečnost Bezpečnostní upozornění pro šavlové pily VAROVÁNÍ! VAROVÁNÍ! Před použitím elektrického nářadí si Přečtěte si všechna bezpečnostní přečtěte: upozornění a všechny pokyny. Nedodržení tento návod k obsluze, bezpečnostních upozornění a pokynů mohou – „Všeobecné bezpečnostní pokyny“...

  • Page 165: Hlučnost A Vibrace

    RSP DW 18.0-EC POZOR!  Používejte vhodné detektory, abyste Uvedené naměřené hodnoty platí pro nové identifikovali skrytá napájecí vedení, nebo proveďte konzultaci nářadí. Při každodenním používání se s energetickými rozvodnými závody. hodnoty hlučnosti a vibrací mění. Kontakt s elektrickými vedeními může vést UPOZORNĚNÍ!

  • Page 166: Návod K Použití

    RSP DW 18.0-EC Návod k použití Stav nabití akumulátoru  Stisknutím tlačítka lze pomocí LED VAROVÁNÍ! ukazatele stavu akumulátoru zkontrolovat stav nabití. Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor. Před uvedením do provozu Vybalte elektrické nářadí a příslušenství...
  • Page 167 RSP DW 18.0-EC UPOZORNĚNÍ! Regulace počtu zdvihů Pokud použitý pilový list nevyskočí, vytáhněte ho dopředu z uchycení nástroje. Nasazení nového pilového listu Zvolte pilový list vhodný pro příslušný řezaný materiál. Použitelné pilové listy najdete v katalozích výrobce. POZOR! Nebezpečí poranění o zuby pilového listu.

  • Page 168: Pracovní Pokyny

    RSP DW 18.0-EC Nastavení opěrky Pracovní pokyny VAROVÁNÍ! VAROVÁNÍ! Před prováděním veškerých prací na Elektrické nářadí vždy pevně držte oběma rukama! elektrickém nářadí vyjměte z nářadí akumulátor. Opěrka by měla při řezání vždy dosedat na materiál, aby se zabránilo nadměrným vibracím.
  • Page 169 RSP DW 18.0-EC Nabíječka Ponorné řezy Pila je vhodná pro ponorné řezy do dřeva a plastu. Při provádění ponorných řezů používejte pouze krátké pilové listy (< 150 mm)!  Pilu nasaďte na obrobek spodní stranou opěrky tak, aby se pilový list nedotýkal obrobku.

  • Page 170: Údržba A Ošetřování

    RSP DW 18.0-EC Nabíjení POZOR! Do dodané nabíječky nasazujte pouze originální akumulátory.  Zapojte síťovou zástrčku nabíječky do zásuvky. Na 2 sekundy se zeleně rozsvítí  Vytáhněte síťovou zástrčku ze zásuvky. podsvícení displeje a pak opět zhasne. UPOZORNĚNÍ Zobrazí se OK.

  • Page 171: Pokyny Pro Likvidaci

    Další příslušenství, zejména nástroje, 2014/30/EU, 2006/42/ES, 2011/65/EU. najdete v katalozích výrobce. Za technické podklady zodpovídá: Rozkladové výkresy a seznamy náhradních FLEX-Elektrowerkzeuge GmbH, R & D dílů najdete na naší webové stránce: Bahnhofstrasse 15, D-71711 Steinheim/Murr www.flex-tools.com. Pokyny pro likvidaci VAROVÁNÍ! Následujícím způsobem zajistěte, aby...

  • Page 172: Použité Symboly

    RSP DW 18.0-EC Obsah Technické údaje Použité symboly ....172 RSP DW 18.0-EC Symboly na náradí ....172 Technické...

  • Page 173: Prehľad

    RSP DW 18.0-EC Prehľad Dosadacia podpera píly Regulácia počtu zdvihov Uchytenie nástroja Blokovanie zapnutia Zaistenie upínania nástroja Zadná rukoväťNabíjacia šachta pre LED osvetlenie akumulátor Na osvetlenie pracovnej oblasti. Zaistenie dosadacej podpery píly Predná rukoväť Lítium-iónový akumulátor Spínač kyvadlový zdvih (2,5 Ah alebo 5,0 Ah) Výrobný...

  • Page 174: Pre Vašu Bezpečnosť

    RSP DW 18.0-EC Pre vašu bezpečnosť Bezpečnostné upozornenia pre chvostové píly VAROVANIE! VAROVANIE! Pred použitím elektrického náradia si Prečítajte si všetky bezpečnostné prečítajte: upozornenia a pokyny. Zanedbanie tento návod na obsluhu, – dodržiavania bezpečnostných upozornení „Všeobecné bezpečnostné pokyny“ na –...

  • Page 175: Špeciálne Bezpečnostné Pokyny

    RSP DW 18.0-EC POZOR!  Používajte vhodné prístroje na Uvedené namerané hodnoty platia pre nové vyhľadávanie skrytých elektrických vedení, alebo sa obráťte na miestny náradie. Pri dennom používaní sa hodnoty energetický podnik. Kontakt s elektrickými hlučnosti a vibrácií menia. vedeniami môže spôsobiť požiar alebo UPOZORNENIE! mať...

  • Page 176: Návod Na Obsluhu

    RSP DW 18.0-EC Návod na obsluhu Stav nabitia akumulátora  Stlačením tlačidla sa môže na LED VAROVANIE! indikácii stavu nabitia akumulátora Pred všetkými prácami na elektrickom skontrolovať stav nabitia. náradí vyberte akumulátor z náradia. Pred uvedením do prevádzky Vybaľte elektrické náradie a príslušenstvo a skontrolujte kompletnosť...
  • Page 177 RSP DW 18.0-EC UPOZORNENIE! Regulácia počtu zdvihov V prípade, že sa pílový list nevyhodí, vytiahnite ho von z upínania nástrojov. Vloženie nového pílové listu Zvoľte vhodný pílový list podľa opracovávaného materiálu. Pílové listy nájdete v katalógoch výrobcu. POZOR! Nebezpečenstvo poranenia zúbkami ostria.

  • Page 178: Pracovné Pokyny

    RSP DW 18.0-EC Nastavenie dosadacej podpery píly Pracovné pokyny VAROVANIE! VAROVANIE! Elektrické náradie držte vždy pevne Pred všetkými prácami na elektrickom obidvoma rukami! náradí vyberte akumulátor z náradia. Dosadacia podpera píly by mala pri pílení vždy dosadať na materiál, aby sa zabránilo nadmerným vibráciám.
  • Page 179 RSP DW 18.0-EC Nabíjačka Ponorné rezy Píla je vhodná na ponorné rezy do dreva a plastu. Pri ponorných rezoch používajte len krátke pílové listy (< 150 mm)!  Pílu priložte na obrobok dolnou hranou dosadacej podpery tak, aby sa pílový list nedotýkal obrobku.

  • Page 180: Údržba A Ošetrovanie

    RSP DW 18.0-EC Proces nabíjania POZOR! Do dodanej nabíjačky vkladajte len originálne akumulátory.  Zastrčte sieťovú zástrčku nabíjačky. Podsvietenie displeja svieti 2 sekundy na zeleno a potom znova zhasne. Zobrazí  Vytiahnite sieťovú zástrčku. UPOZORNENIE Keď po vložení akumulátora do nabíjačky displej bliká, akumulátor alebo nabíjačka je...

  • Page 181: Pokyny Na Likvidáciu

    2014/30/EÚ, 2006/42/ES, 2011/65/EÚ. Výkresy zostavy a zoznamy náhradných Zodpovednosť za technické podklady: súčiastok nájdete na našej webovej stránke: FLEX-Elektrowerkzeuge GmbH, R & D www.flex-tools.com Bahnhofstrasse 15, D-71711 Steinheim/Murr Pokyny na likvidáciu VAROVANIE! Opotrebované elektrické náradie pred likvidáciou znefunkčnite:...

  • Page 182: Simboli Na Aparatu

    RSP DW 18.0-EC Sadržaj Tehnički podaci Korišteni simboli ....182 RSP DW 18.0-EC Simboli na aparatu ....182 Tehnički podaci .

  • Page 183: Na Jedan Pogled

    RSP DW 18.0-EC Na jedan pogled Ploča podnožja Reguliranje broja hodova Prihvat alata Blokada uključivanja Blokada prihvata alata Stražnja ručka LED svjetiljka Otvor za umetanje akumulatora Za osvjetljenje područja rada. Blokada ploče podnožja Prednja ručka Litij-ionski akumulator (2,5 Ah ili 5,0 Ah) Prekidač...

  • Page 184: Za Vašu Sigurnost

    RSP DW 18.0-EC Za vašu sigurnost Sigurnosne napomene za sabljaste pile POZOR! POZOR! Prije korištenja mješalice, prvo pročitajte Pročitajte sve sigurnosne upute i naloge. upute a onda započnite s upotrebom Propusti u pridržavanju sigurnosnih uputa uredjaja: mogu biti uzročnikom električnog udara, ovu uputu za opsluživanje,...

  • Page 185: Šum I Vibracija

    RSP DW 18.0-EC NAPUTAK  Primijenite prikladan uređaj za traženje Razina titranja navedena u ovim uputama je kako bi se pronašli skriveni opskrbni vodovi mjerena sukladno mjernome postupku ili zatražite pomoć lokalnog distributera. standardiziranom u EN 62841 te se može Kontakt s električnim vodovima može...

  • Page 186: Uputa Za Uporabu

    RSP DW 18.0-EC Uputa za uporabu Stanje napunjenosti akumulatora  Pritiskom na tipku može se provjeriti POZOR! napunjenost na LED indikatoru stanja Prije svih radova na električnom alatu napunjenosti akumulatora. izvadite akumulator iz alata. Prije stavljanja u rad Ispakirati kutnu brusilicu te provjeriti cjelovitost dopreme i oštećenja pri prijevozu.
  • Page 187 RSP DW 18.0-EC NAPUTAK Reguliranje broja hodova Ako se korišteni list pile ne izbaci, onda ga izvucite prema naprijed iz prihvata alata. Umetanje novog lista pile List pile odaberite prema materijalu koji ćete obrađivati. Upotrebljive listove pile pronaći ćete u katalozima proizvođača.

  • Page 188: Upute Za Rad

    RSP DW 18.0-EC Pomicanje ploče podnožja Upute za rad POZOR! POZOR! Prije svih radova na električnom alatu Električni alat uvijek čvrsto držite s obje ruke! izvadite akumulator iz alata. Ploča podnožja treba pri rezanju uvijek nalijegati na materijal kako bi se izbjegle prejake vibracije.
  • Page 189 RSP DW 18.0-EC Punjač Rezovi uranjanjem Pila je prikladna za rezove uranjanjem u drvo i plastiku. Pri izvođenju rezova uranjanjem upotrebljavajte samo kratke listove pile (<150 mm)!  Pilu stavite na predmet obrade s donjim rubom ploče podnožja tako da list pile ne dodiruje predmet obrade.

  • Page 190: Održavanje I Njega

    RSP DW 18.0-EC Postupak punjenja OPREZ! U isporučeni punjač umetnite samo originalni akumulator.  Utaknite mrežni utikač punjača. Pozadinsko osvjetljenje zaslona svijetli zeleno 2 sekunde i nakon toga se  Izvucite mrežni utikač. ponovno gasi. Prikazuje je OK. NAPUTAK Ako nakon umetanja akumulatora u punjač...

  • Page 191: Napuci Za Zbrinjavanje Na Otpad

    2014/30/EU, 2006/42/EG, ovlastio. 2011/65/EU. Pričuvni dijelovi i pribor Odgovorni za tehnièku dokumentaciju: FLEX-Elektrowerkzeuge GmbH, R & D Ostali pribor, osobito brusne alate, vidjeti Bahnhofstrasse 15, D-71711 Steinheim/Murr u katalozima proizvodjača. Crteže i listu rezervnih dijelova možete pronaći na našoj web stranici: www.flex-tools.com...

  • Page 192: Simboli, Ki Se Uporabljajo V Teh Navodilih . 192 Simboli Na Električnem Orodju

    RSP DW 18.0-EC Vsebina Tehnične specifikacije Simboli, ki se uporabljajo v teh navodilih . 192 RSP DW 18.0-EC Simboli na električnem orodju ..192 Tehnične specifikacije ... . . 192 Vrsta naprave Sabljasta žaga...

  • Page 193: Pregled

    RSP DW 18.0-EC Pregled Naležna površina Uravnavanje števila gibov Vpenjalo Zapora vklopa Blokirni gumb za vpenjalo Zadnji ročaj LED-osvetlitev Reža za vstavljanje akumulatorske Za osvetlitev delovnega območja. baterije Sprednji ročaj Blokirni gumb za naležno površino Stikalo za nihajni gib Litij-ionska akumulatorska baterija Tipska ploščica*...

  • Page 194: Za Vašo Varnost

    RSP DW 18.0-EC Za vašo varnost  Pri izvajanju del, pri katerih lahko pride do stika orodja s skritimi električnimi vodi, orodje prijemajte samo za izolirane OPOZORILO! prijemalne površine. Pred uporabo mešalnika najprej preberite Ob stiku z električnim vodom, ki je pod naslednje in šele nato ukrepajte:...

  • Page 195: Dodatna Varnostna Navodila

    RSP DW 18.0-EC  Delovno mesto naj bo vedno čisto. Če pa se električno orodje uporablja za drug Mešanice materialov so še posebej namen z razlikujočimi mešalnimi orodji ali nevarne. Prah lahkih kovin se lahko vname z nezadovoljivim vzdrževanjem, lahko nivo ali eksplodira.

  • Page 196: Navodila Za Uporabo

    RSP DW 18.0-EC Stanje napolnjenosti akumulatorske Navodila za uporabo baterije OPOZORILO!  S pritiskom na tipko lahko z LED-diod Pred vsemi deli na električnem orodju odčitate stanje napolnjenosti odstranite akumulatorsko baterijo. akumulatorskih baterij. Pred vklopom električnega orodja Odstranite embalažo in preverite, da je pošiljka popolna in nepoškodovana.
  • Page 197 RSP DW 18.0-EC OPOMBA Uravnavanje števila gibov Če se uporabljen žagin list ne izvrže, ga izvlecite iz vpenjala v smeri naprej. Vpenjanje novega žaginega lista Izberite žagin list, ki ustreza obdelovanemu materialu. Žagine liste, ki jih lahko uporabite, najdete v katalogu proizvajalca.

  • Page 198: Navodila Za Delo

    RSP DW 18.0-EC Nastavitev naležne površine Navodila za delo OPOZORILO! OPOZORILO! Pred vsemi deli na električnem orodju Električno orodje vedno trdno držite z obema rokama! odstranite akumulatorsko baterijo. Da se izognete prekomernim tresljajem, mora naležna površina med žaganjem vedno nalegati na material.
  • Page 199 RSP DW 18.0-EC Potopni rezi Reža za vstavljanje akumulatorske baterije Žaga je primerna za potopne reze v les in plastiko. Za potopne reze uporabljajte le Kontakti kratke žagine liste (<150 mm)! Prezračevalne reže  Žago s spodnjim robom naležne površine...

  • Page 200: Vzdrževanje In Nega

    RSP DW 18.0-EC OPOMBA Če po vstavitvi akumulatorske baterije v polnilnik zaslon utripa, je na akumulatorski bateriji ali na polnilniku prišlo do napake. Zaslon utripa počasi. Oranžna osvetlitev ozadja. Akumulatorska baterija je prevroča oz. prehladna. Ko akumulatorska baterija doseže temperaturo za polnjenje (0 °C ...55 °C), se polnjenje...

  • Page 201: Podatki O Odlaganju

    EN 62841 v skladu z določbami iz direktiv www.flex-tools.com 2014/30/EU, 2006/42/ES, 2011/65/EU. Odgovornost za tehnično dokumentacijo: Podatki o odlaganju FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr OPOZORILO! Odslužena električna orodja pred odstranitvijo naredite neuporabna: pri električnih orodjih s kablom to storite –...

  • Page 202: Simboluri Folosite

    RSP DW 18.0-EC Cuprins Date tehnice Simboluri folosite ....202 RSP DW 18.0-EC Simboluri pe aparat ....202 Date tehnice .

  • Page 203: Privire De Ansamblu

    RSP DW 18.0-EC Privire de ansamblu Suportul pânzei de ferăstrău Reglarea numărului de curse Adaptorul sculei Piedica de pornire Blocatorul adaptorului sculei Mâner spate Sistem de iluminare cu LED-uri Locaşul de inserare pentru Pentru iluminarea suprafeţei de lucru. acumulator Mâner faţă...

  • Page 204: Pentru Siguranţa Dumneavoastră

    RSP DW 18.0-EC Pentru siguranţa dumneavoastră  Apucaţi aparatul numai de suprafeţele de prindere izolate, în cazul în care scula de lucru permite mascarea cablurilor AVERTIZARE! de alimentare electrică. Înainte de folosirea sculei electrice, citiţi şi Contactul cu un cablu aflat sub tensiune urmaţi:...

  • Page 205: Zgomot Şi Vibraţie

    RSP DW 18.0-EC  Folosiţi detectoare adecvate pentru Valoarea totală a vibraţiilor în cazul tăierii a depista conductori şi conducte de cu ferăstrăul a lemnului: alimentare ascunse sau adresaţivă în acest – Valoarea emisiilor a scop regiei locale furnizoare de utilităţi.

  • Page 206: Instrucţiune De Utilizare

    RSP DW 18.0-EC Instrucţiune de utilizare Starea de încărcare a acumulatorului AVERTIZARE!  Prin apăsarea tastei, cu ajutorul LED- Scoateţi acumulatorul din aparat înainte de urilor de la indicatorul pentru starea efectuarea de lucrări asupra sculei electrice. acumulatorului se poate verifica starea de încărcare.
  • Page 207 RSP DW 18.0-EC  Desfaceţi blocatorul adaptorului sculei rotindu-l în sens antiorar şi ţineţi-l ferm (1.). Pânza de ferăstrău utilizată este împinsă afară de forţa arcului (2.). INDICAŢIE! Când pânza de ferăstrău utilizată nu mai este împinsă în afară, aceasta poate fi scoasă...
  • Page 208 RSP DW 18.0-EC Direcţie de deplasare dreaptă  Reglaţi suportul pânzei de ferăstrău la adâncimea dorită (2.). treapta 0  Eliberaţi blocatorul suportului pânzei Mişcările de rotaţie ale ferăstrăului sunt de ferăstrău. doar mişcări orizontale. Această setare este adecvată mai ales pentru tăierea metalului.
  • Page 209 RSP DW 18.0-EC  După oprire, pânza de ferăstrău continuă  Apăsaţi ferm suportul pânzei de ferăstrău să funcţioneze pentru scurt timp. pe piesa de prelucrat şi ţineţi ferăstrăul înclinat spre înainte.  Nu atingeţi niciodată pânza de ferăstrău Pânza de ferăstrău pătrunde lent în piesa imediat după...
  • Page 210 RSP DW 18.0-EC Încărcătorul CA 10.8/18.0 este destinat încărcării acumulatoarelor FLEX de tipurile – AP 10.8 (2,5 Ah), – AP 18.0 (2,5 Ah), – AP 10.8 (5,0 Ah), – AP 18.0 (5,0 Ah). Indicaţii pentru o durată de serviciu îndelungată a acumulatorului ATENŢIE!

  • Page 211: Întreţinere Şi Îngrijire

    RSP DW 18.0-EC INDICAŢIE! Încărcătorul Dacă, după montarea acumulatorului în AVERTIZARE! încărcător, afişajul se aprinde intermitent, Înaintea tuturor lucrărilor scoateţi fişa de înseamnă că este prezentă o eroare la reţea. Nu utilizaţi apă sau detergent lichid. acumulator sau la încărcător.

  • Page 212: Conformitatea

    în „Date tehnice” este în conformitate cu următoarele norme sau documente normative: EN 62841 conform prevederilor Directivei 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsabili pentru documente tehnice: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr 20.04.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr...

  • Page 213: Използвани Символи

    RSP DW 18.0-EC Sadržaj Технически данни Използвани символи ... . . 213 RSP DW 18.0-EC Символи на уреда ....213 Технически...

  • Page 214: С Един Поглед

    RSP DW 18.0-EC С един поглед Опора на триона Регулиране на броя на ходовете Поставка за инструмента Блокировка против включване Заключване поставка за Задна ръкохватка инструмента Отвор за вкарване на LED осветление акумулаторната батери За осветяване на работната Заключване опора на трион...

  • Page 215: За Вашата Сигурност

    RSP DW 18.0-EC За вашата сигурност Указания за безопасност за саблени трионn ПРЕДУПРЕЖДЕНИЕ! ПРЕДУПРЕЖДЕНИЕ! Преди употребата на ъглошлайфа Прочетете всички указания за прочетете и действайте съгласно: безопасност и препоръки. Неспазването Настоящото упътване за употреба, – на приведените по-долу указания може...

  • Page 216: Шум И Вибрации

    RSP DW 18.0-EC Шум и вибрации  Затегнете добре материала. Не подпирайте детайла с ръка или крак. Не докосвайте предмети или земята с Стойностите за шум и вибрации са работещ трион. Има опасност от откат. определени в съответствие с EN 62841.

  • Page 217: Упътване За Експлоатация

    RSP DW 18.0-EC Упътване за експлоатация ВНИМАНИЕ! При неизползване обезопасете контак- тите на акумулаторната батерия. ПРЕДУПРЕЖДЕНИЕ! Хлабавите метални части могат да Преди всякакви дейности по електроуреда закъсят контактите, има опасност от изтегляйте акумулатора от уреда. експлозия и пожар! Преди пускане в експлоатация...
  • Page 218 RSP DW 18.0-EC  Отпуснете заключването на поставката за инструмента, заключването се затваря от пружинната сила.  Проверете цялостното закрепване чрез неколкократно дърпане на листа на триона. УКАЗАНИЕ! Ако заключването на поставката за инструмента не се затваря правилно, затворете заключването на поставката...
  • Page 219 RSP DW 18.0-EC Настройка на вида на хода Може да се избира между два вида ход: прав ход и махален ход.  Натиснете заключването на опората на триона (1.).  Настройте опората на триона до Прав ход степен 0 необходимата дълбочина (2.).

  • Page 220: Указания За Работа

    RSP DW 18.0-EC Указания за работа Потъващи срезове Трионът е подходящ за потъващи срезове ПРЕДУПРЕЖДЕНИЕ! в дърво и пластмаса. При извършване на Дръжте електроинструмента винаги потъващи срезове използвайте само къси с две ръце! листове на трион (<150 мм)!  Поставете триона върху детайла...
  • Page 221 се OK. Дисплей за показване на работното състояние Електрически кабел с щепсел Зарядното устройство CA 10.8/18.0 е пред-назначено за зареждане на FLEX акумулаторни батерии от моделите – AP 10.8 (2,5 Ah), – AP 18.0 (2,5 Ah), – AP 10.8 (5,0 Ah), –...

  • Page 222: Обслужване И Поддръжка

    RSP DW 18.0-EC Обслужване и поддръжка – От 80% акумулаторен заряд дисплеят свети в зелено и се показва OK. ПРЕДУПРЕЖДЕНИЕ!  Акумулаторната батерия е напълно Преди всякакви дейности по електроуреда заредена, ако се показва индикацията изтегляйте акумулатора от уреда. Почистване...

  • Page 223: Указания За Изхвърляне

    да се правят неизползваеми: 2006/42/EO, 2011/65/EC. електроинструментите с кабел чрез – Отговорен за техническите документи: отстраняване на електрическия щепсел, FLEX-Elektrowerkzeuge GmbH, R & D акумулаторните електроинструменти Bahnhofstrasse 15, D-71711 Steinheim/Murr – чрез отстраняване на акумулаторната батерия. Само за държави – членки на ЕС: Не...

  • Page 224: Используемые Символы

    RSP DW 18.0-EC Содержание Технические характеристики Используемые символы ..224 RSP DW 18.0-EC Технические характеристики ..224 Краткий обзор ....225 Аккумуляторная...

  • Page 225: Краткий Обзор

    RSP DW 18.0-EC Краткий обзор Опора Peгулиpoвaниe cкopocти xoдa Зажимной патрон Блокиратор включения Блокиратор зажимного патрона Задняя рукоятка Светодиодная подсветка Гнездо для установки (для освещения рабочей зоны). аккумулятора Передняя рукоятка Блокиратор опоры пилы Переключатель маятникового хода Литий-ионный аккумулятор Заводская табличка * (2,5 А·ч/5,0 А·ч)

  • Page 226: Использование По Назначению

    RSP DW 18.0-EC Для вашей безопасности Использование по назначению Cабельная пила предназначена – для промышленного использования ОСТОРОЖНО! на производстве и в ремесленных Перед использованием мастерских; электроинструмента необходимо – для резки металла, пластика прочесть перечисленную ниже и пиления древесины; документацию и поступать согласно...

  • Page 227: Специальные Указания По Технике Безопасности

    RSP DW 18.0-EC  Следите за тем, чтобы опора пилы при  Во время работы надежно удерживайте электроинструмент резке/пилении всегда плотно обеими руками и сохраняйте прилегала к заготовке. устойчивое положение. Более Пильное полотно может заклинить, надежное ведение электроинструмента что приведет к потере контроля над...

  • Page 228: Инструкция По Эксплуатации

    RSP DW 18.0-EC ВНИМАНИЕ! Инструкция по эксплуатации Приведенные измеренные значения действительны для новых электро- ОСТОРОЖНО! инструментов. При ежедневном Перед проведением любых работ на использовании значения шума электроинструменте извлекайте и вибрации изменяются. аккумулятор из электроинструмента. УКАЗАНИЕ! Перед вводом в эксплуатацию Указанный в данных инструкциях уровень...
  • Page 229 RSP DW 18.0-EC Уровень заряда аккумулятора  Разблокируйте блокиратор зажимного патрона, поворачивая его против  Нажатием кнопки на аккумуляторе часовой стрелки и удерживая (1.). можно проверить уровень заряда Использованное пильное полотно аккумулятора по светодиодному выталкивается пружиной (2.). индикатору. УКАЗАНИЕ! Если использованное пильное полотно...
  • Page 230 RSP DW 18.0-EC Пpямoлинeйный xoд ступень 0 Пилa выпoлняeт тoлькo гopизoнтaльныe движeния. Пpигoдeн, пpeждe вceгo, для peзки мeтaллa. Ecли пpи peзкe дpeвecи- ны тpeбуeтcя oчeнь xopoшaя cтpуктуpa пpoпилa, тaкжe cлeдуeт выбpaть пpямoлинeйный xoд. Маятниковый ход Пилa выпoлняeт тoлькo гopизoнтaльныe и вepтикaльныe движeния (мaятникo- Peгулиpoвaниe cкopocти...

  • Page 231: Указания По Работе

    RSP DW 18.0-EC Включение/выключение  Категорически запрещается брать электроинструмента руками пильное полотно сразу после завершения работы — полотно может Выключатель электроинструмента быть очень горячим. позволяет постепенно увеличивать частоту ходов до максимального значения. Резка металла При резке металла используйте смазочноохлаждающую жидкость...

  • Page 232: Зарядное Устройство

    RSP DW 18.0-EC  Когда опора пилы будет полностью Зарядное устройство CA 10.8/18.0 прилегать к заготовке, продолжите предназ-начено для зарядки пилить вдоль линии пропила. аккумуляторов FLEX следующих типов – AP 10.8 (2,5 А*ч), УКАЗАНИЕ – AP 18.0 (2,5 А*ч), Запрещается выполнять погружные резы...

  • Page 233: Техническое Обслуживание И Уход

    RSP DW 18.0-EC УКАЗАНИЕ Если после установки аккумулятора в зарядное устройство дисплей мигает, имеет место неисправность аккумулятора или зарядного устройства. Дисплей медленно мигает. Оранжевая фоновая подсветка. Аккумулятор слишком горячий или слишком холодный. Когда аккумулятор достигнет температуры заряда (0°C...55°C), начнется процесс зарядки.

  • Page 234: Указания По Утилизации

    RSP DW 18.0-EC  Внутреннее пространство корпуса Только для стран ЕС. и двигатель следует регулярно Не выбрасывайте продувать сухим сжатым воздухом. электроинструменты в мусор вместе с бытовыми отходами! Зарядное устройство Согласно Европейской директиве ОСТОРОЖНО! 2012/19/EC об утилизации старых Перед выполнением любых работ...

  • Page 235: Соответствие Нормам

    RSP DW 18.0-EC Соответствие нормам Мы заявляем со всей ответственностью, что изделие, описанное в разделе «Технические характеристики», соответствует следующим нормам или нормативным документам: EN 62841 согласно положениям директив 2014/30/EC; 2006/42/EG, 2011/65/EC. Ответственная за техническую документацию компания: FLЕХ-Еlеktrоwеrkzеugе GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr, Германия...

  • Page 236: Kasutatud Sümbolid

    RSP DW 18.0-EC Sisukord Tehnilised andmed Kasutatud sümbolid ....236 RSP DW 18.0-EC Sümbolid seadmel ....236 Tehnilised andmed .

  • Page 237: Ülevaade

    RSP DW 18.0-EC Ülevaade Saagimistugi Käigusageduse reguleerimine Tööriista kinnitus Sisselülitustõkis Tööriista kinnituse riivistus Tagumine käepide LED-valgustus Aku pesa tööala valgustamiseks. Saagimistoe riivistus Eesmine käepide Liitiumioonaku (2,5 Ah või 5,0 Ah) Pendelkäigu lüliti Aku lukustusest vabastamise nupp Andmeplaat* Aku olekunäidik Sisse/välja lüliti sisse- ja väljalülitamiseks ning...

  • Page 238: Teie Ohutuse Heaks

    RSP DW 18.0-EC Teie ohutuse heaks  Tehes töid, kus kasutatav tööriist võib kokku puutuda varjatud elektrijuhtmetega, hoidke kinni ainult elektritööriista HOIATUS! isoleeritud käepidemetest. Enne elektritööriista kasutamist lugege läbi Kokkupuude pingestatud juhtmetega järgmised juhendid ja pidage neist kinni: võib pingestada ka seadme metallosad see kasutusjuhend, –...

  • Page 239: Müra Ja Vibratsioon

    RSP DW 18.0-EC MÄRKUS  Hoidke elektritööriistast mõlema käega tugevalt kinni ja valige endale kindel ja Nendes juhendites esitatud vibratsioonitase ohutu tööasend. Elektritööriista saab on mõõdetud standardiga EN 62841 mõlema käega kinni hoides turvalisemalt määratud mõõtmismeetodi järgi ning seda juhtida.

  • Page 240: Kasutusjuhend

    RSP DW 18.0-EC Kasutusjuhend Aku laadimisolek  Nupulevajutusega saab laadimisoleku HOIATUS! näidiku LEDilt kontrollida aku laetuse Enne kõiki elektritööriistal tehtavaid töid taset. eemaldage sellest aku. Enne kasutuselevõttu Võtke elektritööriist ja tarvikud pakendist välja ja kontrollige, kas kõik osad on olemas ja ega mõni neist ei ole saanud transpordi...
  • Page 241 RSP DW 18.0-EC MÄRKUS Käigusageduse reguleerimine Kui kasutatud saelehte välja ei tõugata, tõmmake see suunaga ette tööriista kinnitusest välja. Uue saelehe paigaldamine Valige töödeldavale materjalile vastav saeleht. Vaadake kasutatavaid saelehti tootja kataloogidest. ETTEVAATUST! Saehammastest tingitud vigastusoht.  Käigusageduse seadistamiseks Kandke kaitsekindaid! keerata reguleerimisratas soovitud ...
  • Page 242 RSP DW 18.0-EC Saagimistoe kohandamine Käitus HOIATUS! HOIATUS! Enne kõiki elektritööriistal tehtavaid töid Hoidke tööriista kinni alati mõlema käega! eemaldage sellest aku. Ülemäärase vibratsiooni vältimiseks peab saagimistugi olema saagimisel alati vastu materjali. Saagimistoe kohandamisel saab nt piirata saelehe lõikesügavust.  Kinnitage saetav materjal võimaluse korral kruustangide vahele.
  • Page 243 RSP DW 18.0-EC Akulaadija Saagimine materjali keskelt (nn uputuslõige) Saag sobib puitu ja plasti uputuslõigete tegemiseks. Uputuslõigete tegemiseks kasutage vaid lühikesi saelehti (<150 mm)!  Asetage saag materjalile saagimistoe alumise servaga peale nii, et saeleht ei puutu materjali. Aku pesa...

  • Page 244: Hooldus Ja Korrashoid

    RSP DW 18.0-EC Laadimine ETTEVAATUST! Tarnitud akulaadijasse tohib paigaldada ainult originaalakusid.  Sisestage akulaadija võrgupistik pistikupessa. Ekraani taustvalgus põleb 2 sekundit  Tõmmake võrgupistik välja. roheliselt ja kustub siis uuesti. MÄRKUS Kuvatakse OK. Kui pärast aku sisestamist akulaadijasse ekraan vilgub, on aku või akulaadija vigane.

  • Page 245: Jäätmekäitlus

    Lisatarvikud on loetletud tootja kataloogides. 2014/30/EL, 2006/42/EÜ, 2011/65/EL Koostejoonised ja varuosade nimekirjad nõuetele. leiate meie kodulehelt: Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D www.flex-tools.com Bahnhofstrasse 15, D-71711 Steinheim/Murr Jäätmekäitlus HOIATUS! Muutke elektrilised tööriistad enne jäätmekäitlusse andmist kasutuskõlbmatuks: võrgutoitega elektrilistel tööriistadel...

  • Page 246: Simboliai Ant Įrankio

    RSP DW 18.0-EC Turinys Techniniai duomenys Naudojami simboliai ....246 RSP DW 18.0-EC Simboliai ant įrankio ....246 Techniniai duomenys .

  • Page 247: Bendras Įrankio Vaizdas

    RSP DW 18.0-EC Bendras įrankio vaizdas Pjūklo atrama Judesių skaičiaus reguliavimas Priedo jungtis Įjungimo blokuotė Įrankių laikiklio fiksatorius Užpakalinė rankena Šviesos diodų apšvietimas Akumuliatoriaus įstatymo skyrius Naudojamas darbo sričiai apšviesti. Pjūklo atramos fiksatorius Priekinė rankena Ličio jonų akumuliatorius Švytuoklės takto jungiklis (2,5 Ah arba 5,0 Ah) Specifikacijų...

  • Page 248: Jūsų Saugumui

    RSP DW 18.0-EC Jūsų saugumui Saugos nurodymai dirbant su peiliniu pjūklu ĮSPĖJIMAS! ĮSPĖJIMAS! Prieš naudodami elektrinį įrankį, pirmiausia Perskaitykite visus saugos nurodymus ir perskaitykite ir tik tada dirbkite. Laikykitės: instrukcijas. Jei saugos nurodymų ir šios instrukcijos, – instrukcijų nesilaikoma, gali ištikti elektros „Bendrųjų...

  • Page 249: Triukšmas Ir Vibracija

    RSP DW 18.0-EC DĖMESIO!  Paslėptoms maitinimo linijoms aptikti naudokite tinkamus ieškiklius arba Pateikiami dydžiai galioja naujam įrankiui kreipkitės į vietinę elektros energijos Kasdien naudojant, triukšmo ir vibracijos tiekimo įmonę. Kontaktas su elektros lygis keičiasi. laidais gali sukelti gaisrą ir elektros smūgį.

  • Page 250: Nurodymai Dirbant

    RSP DW 18.0-EC Nurodymai dirbant Akumuliatoriaus įkrovimo būklė  Paspaudus mygtuką, galima pagal ĮSPĖJIMAS! akumuliatoriaus įkrovimo būklės indikatorių šviesos diodus patikrinti Prieš pradėdami bet kokius darbus su įkrovimo būklę. elektriniu įrankiu, išimkite akumuliatorių iš prietaiso. Prieš pirmą naudojimą Išpakuokite elektrinį įrankį ir priedus ir patikrinkite, ar pristatytas visas komplektas, ar jis nepažeistas transportuojant.
  • Page 251 RSP DW 18.0-EC  Įrankių laikiklio fiksatorių atlaisvinkite sukdami prieš laikrodžio rodyklę ir prilaikykite (1.). Naudotą pjūklo geležtę išmeta spyruoklės jėga (2.). NURODYMAS Jei naudota pjūklo geležtė neišmetama, ją reikia iš priekio ištraukti iš įrankių laikiklio. Naujos pjūklo geležtės įstatymas Judesių...

  • Page 252: Patarimai Dirbant

    RSP DW 18.0-EC Taktas reguliuojamas bepakopiu būdu Kai elektrinis įrankis įjungtas, šviečia darbo srities šviesos diodas. (1–3 pakopos) Išjunkite prietaisą: Pakopa Takto aukštis  Jungiklį atleiskite. 1 mm Patarimai dirbant 2 mm 3 mm ĮSPĖJIMAS! Elektrinį įrankį visada tvirtai laikykite abiem Pjūklo atramos reguliavimas...
  • Page 253 El. tinklo laidas su el. tinklo kištuku Pjūklo geležtę lėtai įleiskite į ruošinį. Krovimo prietaisas CA 10.8/18.0 yra skirtas  Kai pjūklo atrama visiškai priglunda prie įkrauti toliau nurodyto tipo FLEX ruošinio, toliau pjaukite norima pjūvio akumuliatorius linija. – AP 10.8 (2,5 Ah), –...

  • Page 254: Techninė Ir Profilaktinė Priežiūra

    RSP DW 18.0-EC Krovimas ATSARGIAI! Į tiekiamą krovimo prietaisą įstatykite tik originalų akumuliatorių.  Prijunkite krovimo prietaiso el. tinklo kištuką. Ekrano fono apšvietimas įsijungia 2 sekundėms ir paskui vėl užgęsta. Pasirodo „OK“ (Gerai).  Ištraukite kištuką iš tinklo lizdo. NURODYMAS Jei įstačius akumuliatorių...

  • Page 255: Nurodymai Utilizuoti

    EN 62841 pagal direktyvų 2014/30/ES, įstatomuosius darbo įrankius, rasite 2006/42/EB, 2011/65/ES apibrėžtis. gamintojo kataloguose. Už techninę dokumentaciją atsakingas: Surinkimo brėžinius ir atsarginių dalių FLEX-Elektrowerkzeuge GmbH, R & D sąrašus rasite mūsų pagrindiniame Bahnhofstrasse 15, D-71711 Steinheim/Murr puslapyje: www.flex-tools.com Nurodymai utilizuoti ĮSPĖJIMAS! Prieš...

  • Page 256: Simboli Uz Instrumenta

    RSP DW 18.0-EC Saturs Tehniskā informācija Izmantotie simboli ....256 RSP DW 18.0-EC Simboli uz instrumenta ... . . 256 Tehniskā...

  • Page 257: Īss Apskats

    RSP DW 18.0-EC Īss apskats Zāģa balsts Gājienu skaita regulēšana Instrumenta nostiprinājums Ieslēgšanas bloķētājs Instrumenta nostiprinājuma fiksators Aizmugurējais rokturis LED apgaismojums Akumulatora nodalījumu darba zonas apgaismošanai. Zāģa balsta fiksators Priekšējais rokturis Litija jonu akumulators Svārsta gājiena slēdzis (2,5 Ah vai 5,0 Ah) Datu plāksnīte*...

  • Page 258: Jūsu Drošībai

    RSP DW 18.0-EC Jūsu drošībai Drošības norādes par zobenzāģiem BRĪDINĀJUMS! BRĪDINĀJUMS! Izlasiet visus drošības tehnikas noteikumus Pirms elektroinstrumenta izmantošanas un norādījumus. Neievērojot drošības izlasiet un rīkojieties saskaņā ar: tehnikas noteikumus un norādījumus, var šo lietošanas pamācību, radīt elektriskās strāvas triecienu, –...

  • Page 259: Trokšņi Un Vibrācija

    RSP DW 18.0-EC UZMANĪBU!  Izmantojiet piemērotus kontrolaparātus Dotās mērījumu vērtības attiecas uz jaunām apslēptu elektropadeves vadu ierīcēm. Izmantojot katru dienu, izmainās konstatēšanai vai iesaistiet vietējo trokšņu un svārstību koeficienti. elektroapgādes dienestu. Kontakts ar elektriskajiem vadiem var izraisīt degšanu NORĀDE! un elektrotraumas.

  • Page 260: Lietošanas Noteikumi

    RSP DW 18.0-EC Lietošanas noteikumi Akumulatora uzlādes līmenis  Nospiežot taustiņu, akumulatora uzlādes indikatorā ar LED diodēm var pārbaudīt BRĪDINĀJUMS! uzlādes līmeni. Pirms uzsākt darbus pie elektroinstrumenta, izņemiet no ierīces akumulatoru. Pirms ekspluatācijas Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes pilnību un transportēšanas bojājumus.
  • Page 261 RSP DW 18.0-EC NORĀDĪJUMS! Gājienu skaita regulēšana Ja izmantotā zāģa plātne netiek izsviesta, tad, velkot uz priekšu, izņemiet zāģa plātni no instrumenta nostiprinājuma. Jaunas zāģa plātnes ievietošana Izvēlieties apstrādājamajam materiālam atbilstošu zāģa plātni. Zāģu plātņu pielietojumu skatiet ražotāja katalogos. UZMANĪBU! Zāģa zobi var radīt traumas.

  • Page 262: Darba Norādījumi

    RSP DW 18.0-EC Zāģa balsta regulēšana Darba norādījumi BRĪDINĀJUMS! BRĪDINĀJUMS! Pirms uzsākt darbus pie elektroinstrumenta, Vienmēr turiet elektroinstrumentu ar abām rokām! izņemiet no ierīces akumulatoru. Zāģēšanas laikā zāģa balstu vienmēr vajadzētu piespiest pie materiāla, lai izvairītos no pārmērīgas vibrācijas. Regulējot zāģa balstu, var, piemēram, ierobežot zāģa plātnes griezuma dziļumu.
  • Page 263 Tīkla kabelis ar tīkla spraudni materiālu un sagāziet zāģi uz priekšu. Uzlādes ierīce CA 10.8/18.0 ir paredzēta, lai Zāģa plātne lēnām iegremdējas uzlādētu šādu modeļu FLEX akumulatorus: apstrādājamajā materiālā. – AP 10.8 (2,5 Ah),  Kad zāģa balsts ir visā pilnībā atbalstīts –...

  • Page 264: Tehniskā Apkope Un Kopšana

    RSP DW 18.0-EC Uzlādes process UZMANĪBU! Izmantojiet vienīgi oriģinālos akumulatorus ar komplektā piegādāto uzlādes ierīci.  Iespraudiet uzlādes ierīces tīkla spraudni. Uz 2 sekundēm iedegas un nodziest zaļš displeja fona apgaismojums. Tiek  Atvienojiet spraudni. parādīts OK. NORĀDĪJUMS! Ja pēc akumulatora ievietošanas uzlādes ierīcē...

  • Page 265: Norādījumi Par Likvidēšanu

    EN 62841 atbilstīgi noteikumiem Direktīvās 2014/30/ES, 2006/42/EK, Norādījumi par likvidēšanu 2011/65/ES. Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D BRĪDINĀJUMS! Bahnhofstrasse 15, D-71711 Steinheim/Murr Nolietotus elektroinstrumentus pirms utilizācijas padariet nelietojamus: Elektroinstrumentiem, kam – nepieciešama strāvas tīkla barošana –...
  • Page 266 RSP DW 18.0-EC...
