Structure de Safecontrol 4.0

4
4.1 Unité de base

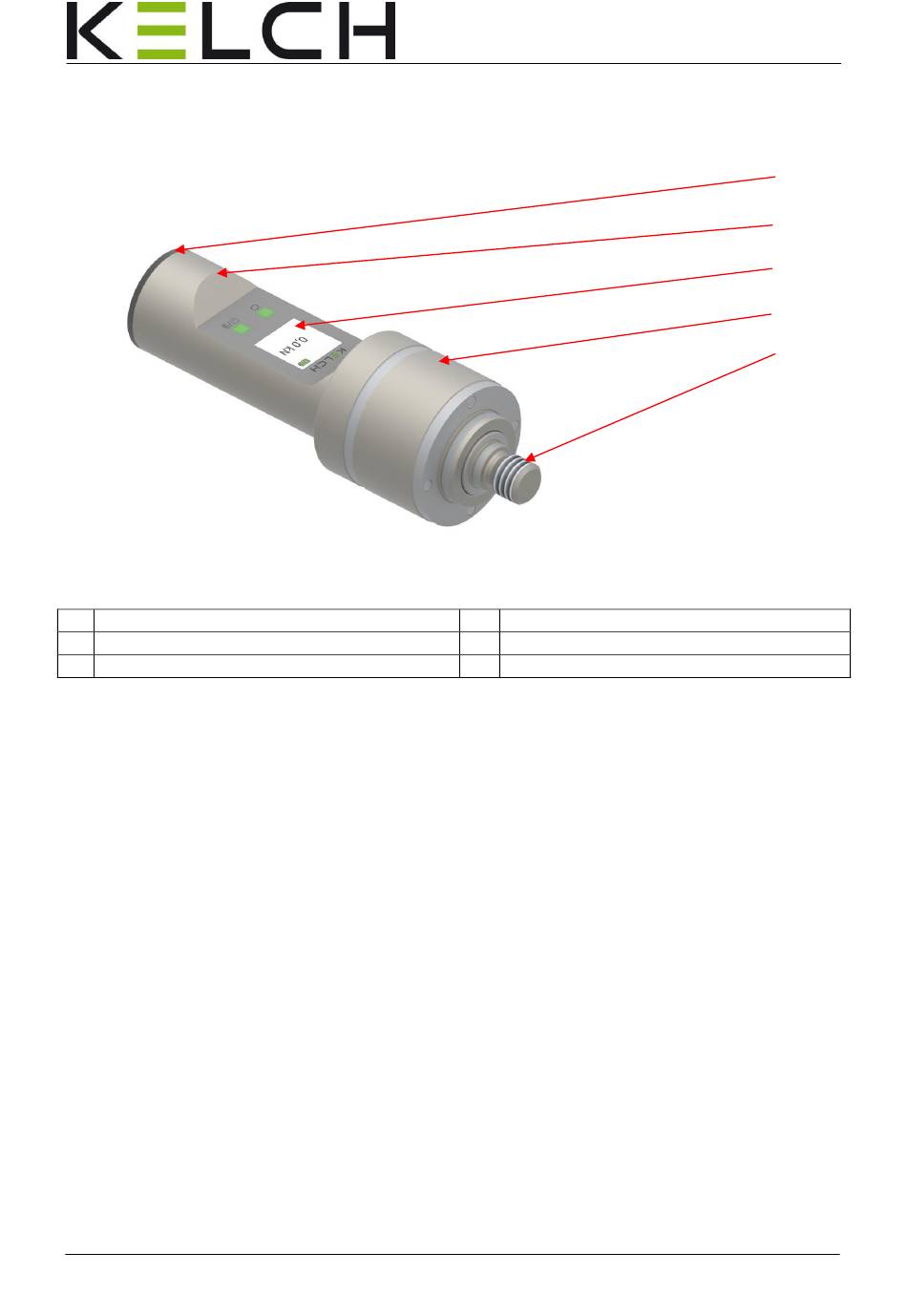

Figure 2 Unité de base Safecontrol 4.0
1 Capuchon
2 Poignée
3 Panneau de commande et d´affichage
Tableau 2 Composants de l´unité de base Safecontrol 4.0
L´unité de base Safecontrol 4.0 est entièrement fabriquée en métal haute qualité.
Toutes les surfaces en contact avec la main sont dotées d´une protection contre la
corrosion, hautement résistante à l´usure.
Sont intégrés dans la poignée un écran LCD TFT et deux touches à membrane
(touches programmables) pour la commande de l´appareil.
Les capteurs de mesure avec électronique de commande et d´analyse ainsi qu´une
batterie li-on sont placés dans la poignée et dans le support dans un endroit bien
protégé.
Le filetage fin permet de monter différents types et différentes tailles d´adaptateurs
coniques pour mesurer la force d´insertion de la broche sur l´unité de base. Une seule
unité de base est nécessaire pour toutes les variantes d´adaptateur standard.
