3. Repérez les trous de montage appropriés en utilisant le calibre d'alignement du
rack pour l'armoire Sun StorEdge Expansion (
FIGURE 2-3
4. Placez le calibre sur le rail gauche avant à l'intérieur de l'armoire.
5. Faites monter et descendre le calibre jusqu'à ce que les trois trous soient alignés
sur ceux des rails de l'armoire.
6. Notez le numéro du trou de montage qui sera utilisé par les ouvertures du rail
(
FIGURE 2-4
Vous utiliserez le trou portant le même numéro pour les trous de montage avant et
arrière sur les côtés droit et gauche à l'intérieur de l'armoire.
20 Guide de démarrage de Sun StorEdge 5310 NAS Appliance et Gateway System • février 2006
Insertion des vis dans les trous de montage et positionnement du calibre
d'alignement du rack
).
).

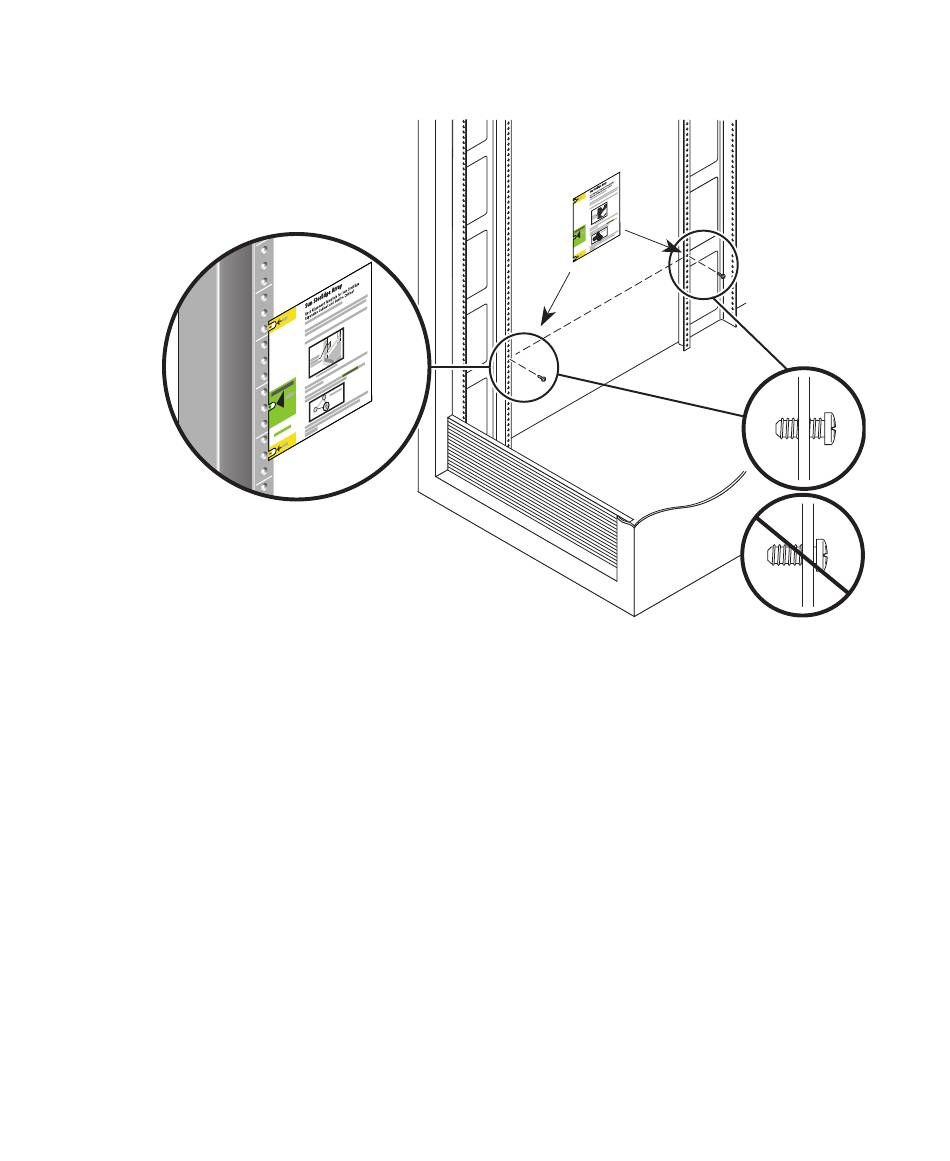

FIGURE 2-3
