AMI pH/mV:pH/mV
Opération
5.2.
A-96.250.722 / 060720

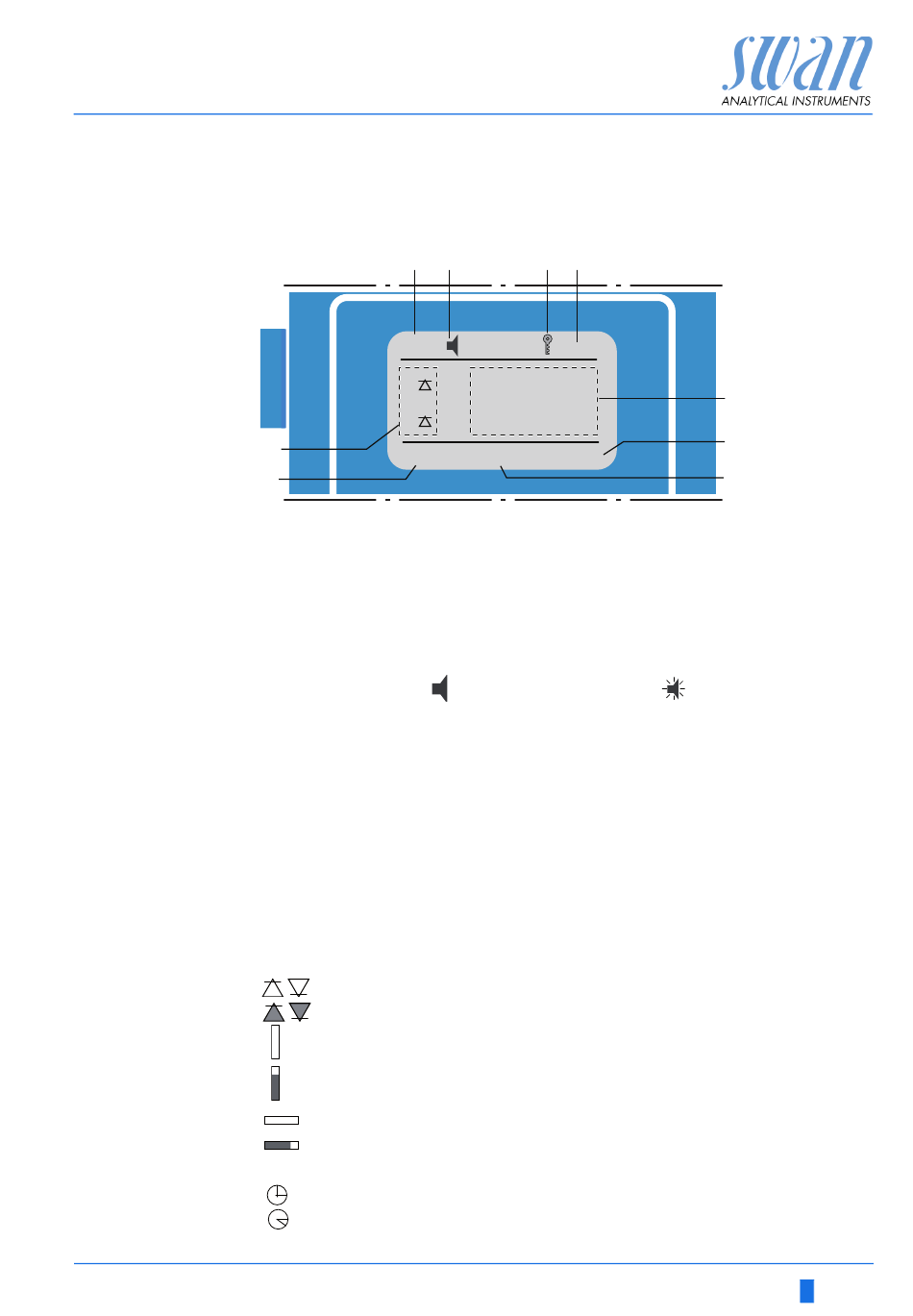

Afficheur
A B
RUN
R1
R2
I
3.5 l/h
H
A
RUN
fonctionnement normal
HOLD
entrée fermée ou étal. temporisé: instrument gelé
(affiche l'état des sorties signal)
OFF
entrée fermée: interruption des fonctions de contrôle/
seuils (affichage de l'état des sorties signal)
B
ERREUR
C
Contrôle du transmetteur via Profibus
D
Temps
E
Valeurs de processus
F
Température d'échantillonnage 2
G
Température d'échantillonnage 1
H
Débit d'échantillonnage
I
État du relais
État du relais, symboles
seuil sup./inf. pas encore atteint
seuil sup./inf. atteint
contrôle ascendant/descendant: aucune action
contrôle ascendant/descendant actif, barre noire indique l'inten-
sité de contrôle
vanne motorisée fermée
vanne motorisée: ouverte, la barre noire montre la
position approximative
minuterie
minuterie: active (rotation de l'aiguille)
C
D
15:20:18
8.45
pH
-22
mV
24.2°C
24.8°C
Erreur
E
F
G
Erreur fatale
41
