HITEC
Manuel d'utilisation rapide de l'ALP842
Capteur de
niveau
Alimentation
secteur

Table des matières

1.
Caractéristiques générales .............................................................................. 1
2.
Consignes de sécurité ..................................................................................... 2
3.
Consignes de câblage ..................................................................................... 2
4.
Maintenance .................................................................................................... 3
5.
Procédure de mise en service ......................................................................... 3
6.
Dimensions (mm)............................................................................................. 4
7.
Sorties relais .................................................................................................... 4
8.
Schéma de raccordement................................................................................ 5
9.
Programmation ................................................................................................ 6
10.
Complément d'information et linéarisation ....................................................... 9
1. Caractéristiques générales
1.1.
Affichage
4 chiffres (7 segments) à LED ROUGE. Hauteur : 14mm
Messages affichés :
4 LEDs rouges pour les alarmes
1.2.
Alimentation électrique
85 à 270 Vac, 50 ou 60 Hz, 5VA généralement 220 - 240 Vac
1.3.
Paramétrage - Connectique
A l'aide des 3 boutons en façade avant, connectique par borniers à vis.
1.4.
Mémoire
Sauvegarde de l'intégralité des paramètres en EEPROM (mémoire non-volatile).
1.5.
Entrée capteur
Courant : 4 - 20 mA - Impédance d'entrée 100 Ohm
HITEC - 61, rue Jean Jaurès - 91160 CHAMPLAN - Tel. : 01 69 74 10 90 - Fax : 01 69 74 10 99

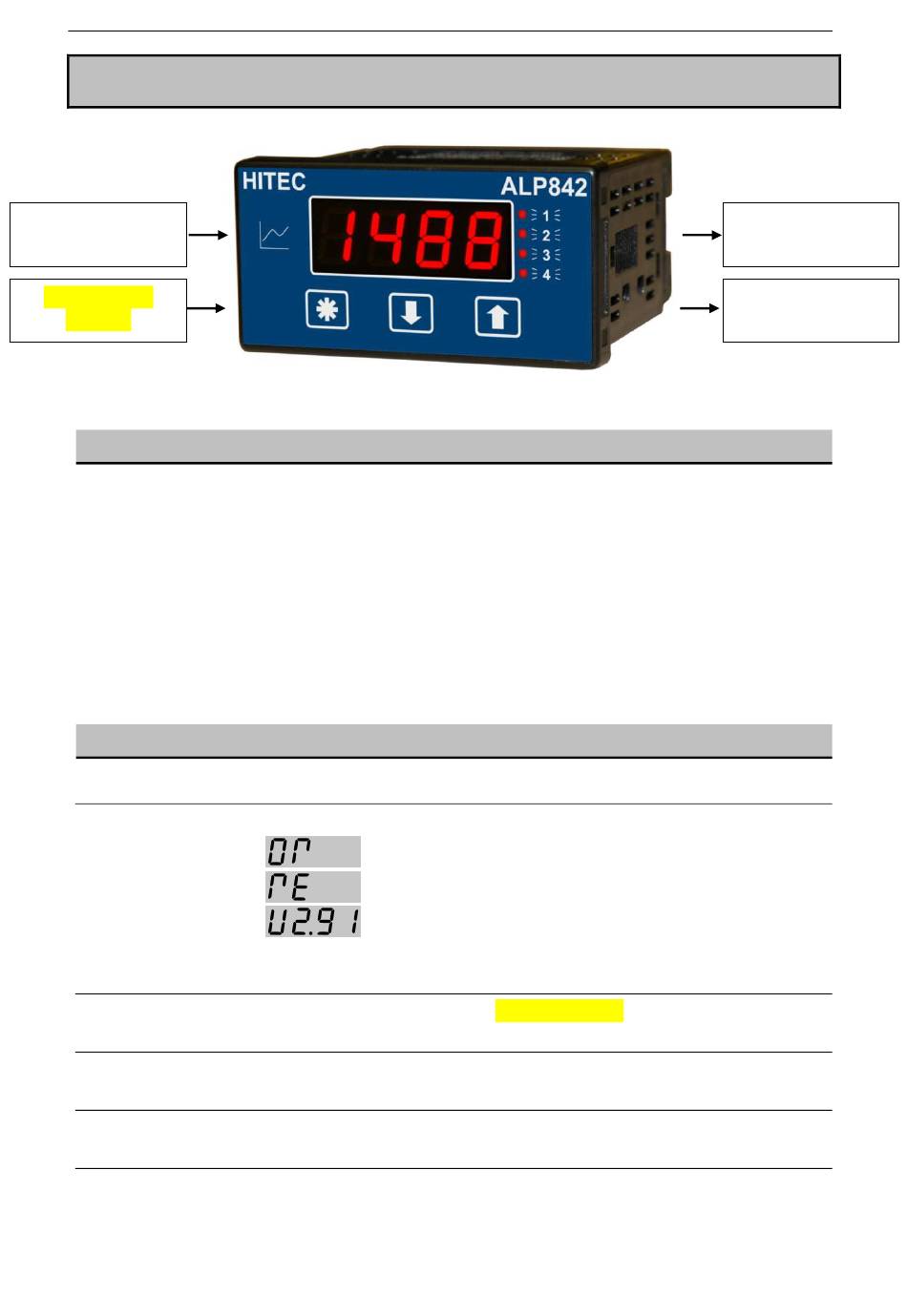

∆ Vue d'ensemble de l'ALP842
Lorsque l'affichage dépasse 9999
Lorsque l'affichage est inférieure à -1999
Lors de l'initialisation du module (3 secondes)
1 / 10
ALP842-CP5340-VSR
Pompe,...
Electrovanne,
alarme...
