Conne xion des câb
Conne xion des câb
Avertissement
• Vérifiez attentivement le signal de vitesse à impulsions du véhicule, du frein de stationnement et de marche arrière
avant d'effectuer les branchements. Des câbles mal connectés peuvent provoquer des accidents, ou des
problèmes de fonctionnement.
• La marque sur le câble de signal de vitesse à impulsions contient un circuit de protection, ne coupez donc pas le
câble ni n'enlevez le circuit protecteur, ce qui pourrait engendrer des problèmes de fonctionnement.
• Attachez les câbles entre eux avec du ruban pour qu'ils ne gênent pas la conduite. Des câbles mouillés ou qui
traînent autour de parties telles que le volant, le levier de vitesses ou la pédale de frein, peuvent donner lieu à des
accidents.
Conseil
L'emplacement du câble de signal d'impulsion de vitesse du véhicule peut varier selon le modèle et la classe du
véhicule. Pour plus de détails, adressez-vous au revendeur du véhicule ou à un revendeur de ECLIPSE.

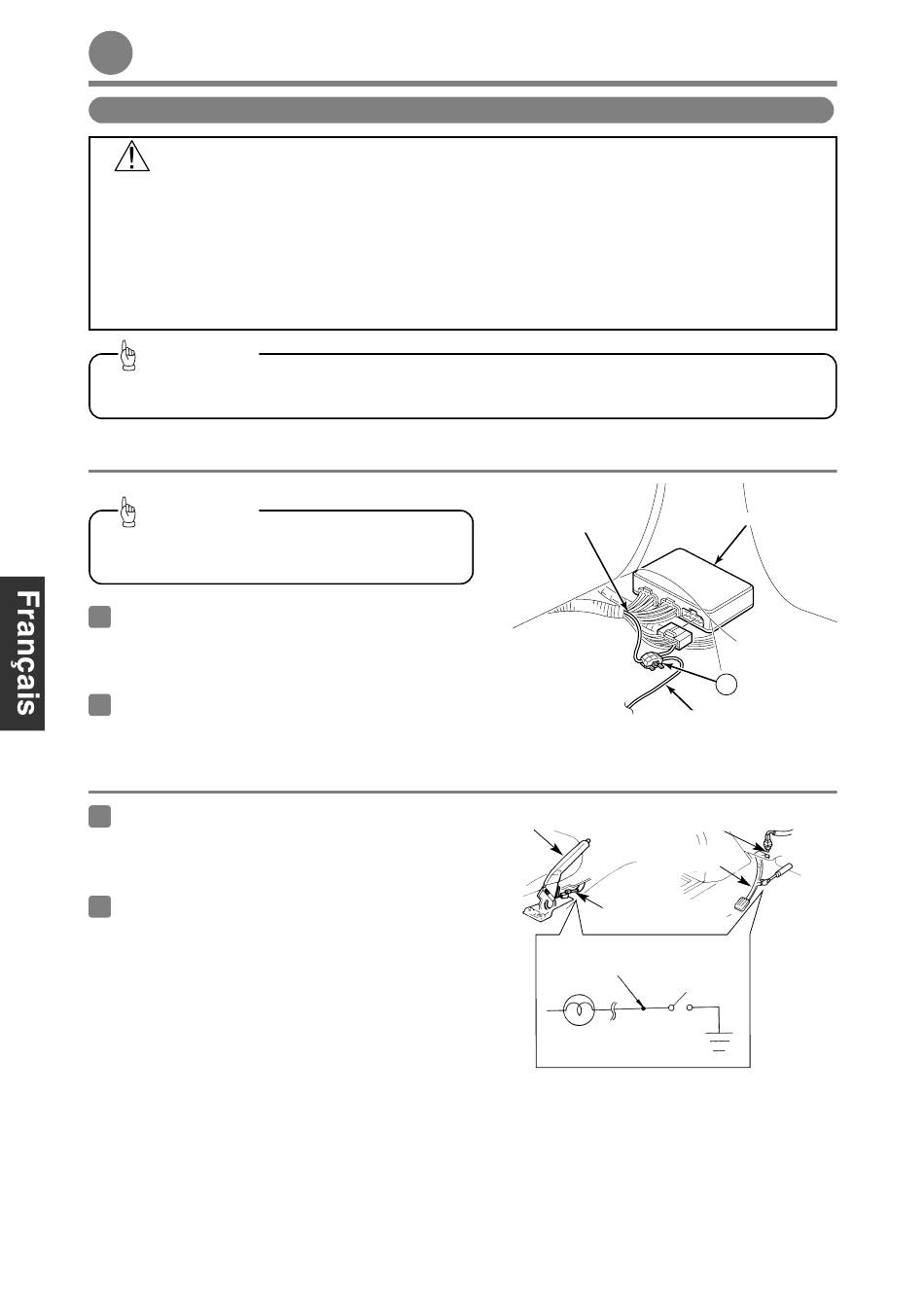

- Un point de connexion pour le signal de vitesse à impulsions du véhicule (exemple) -
Conseil
Assurez-vous de toujours connecter le signal de
vitesse à impulsions du véhicule, faute de quoi la
précision de la mesure sera grandement réduite.
1 Utilisez un connecteur de câble pour relier le câble de
signal de vitesse à impulsions (violet/blanc) en
provenance de l'unité principale au câble de signal de
vitesse à impulsions du véhicule.
2
Faites passer le câble de signal de vitesse à
impulsions du véhicule jusqu'à l'unité principale.
- Un point de connexion pour le frein de stationnement (exemple) -
1 Utilisez un connecteur de câble pour relier le câble de
signal de frein de stationnement (rouge/blanc) en
provenance de l'unité principale au câble de signal de
frein de stationnement du véhicule.
2 Faites passer le câble de signal de frein de
stationnement jusqu'à l'unité principale.
les d'impulsion de vitesse du véhicule
les d'impulsion de vitesse du véhicule
Remarques sur l'installation
Câble de signal de vitesse
à impulsions du véhicule
(support du véhicule)
Frein de
stationnement manuel
- 8 -
Ordinateur du moteur
Câble de connexion du signal de
vitesse à impulsions (violet/blanc)
Câble de signal du
frein de stationnement
Pédale de frein de
stationnement
Câble de signal du
frein de stationnement
Attachez un connecteur
de câbles à cet endroit
Câble de signal du
frein de stationnement
7
