6.0 Installation
6.2 Installer les raccords et la tuyauterie
6.2.1 Support de tuyauterie

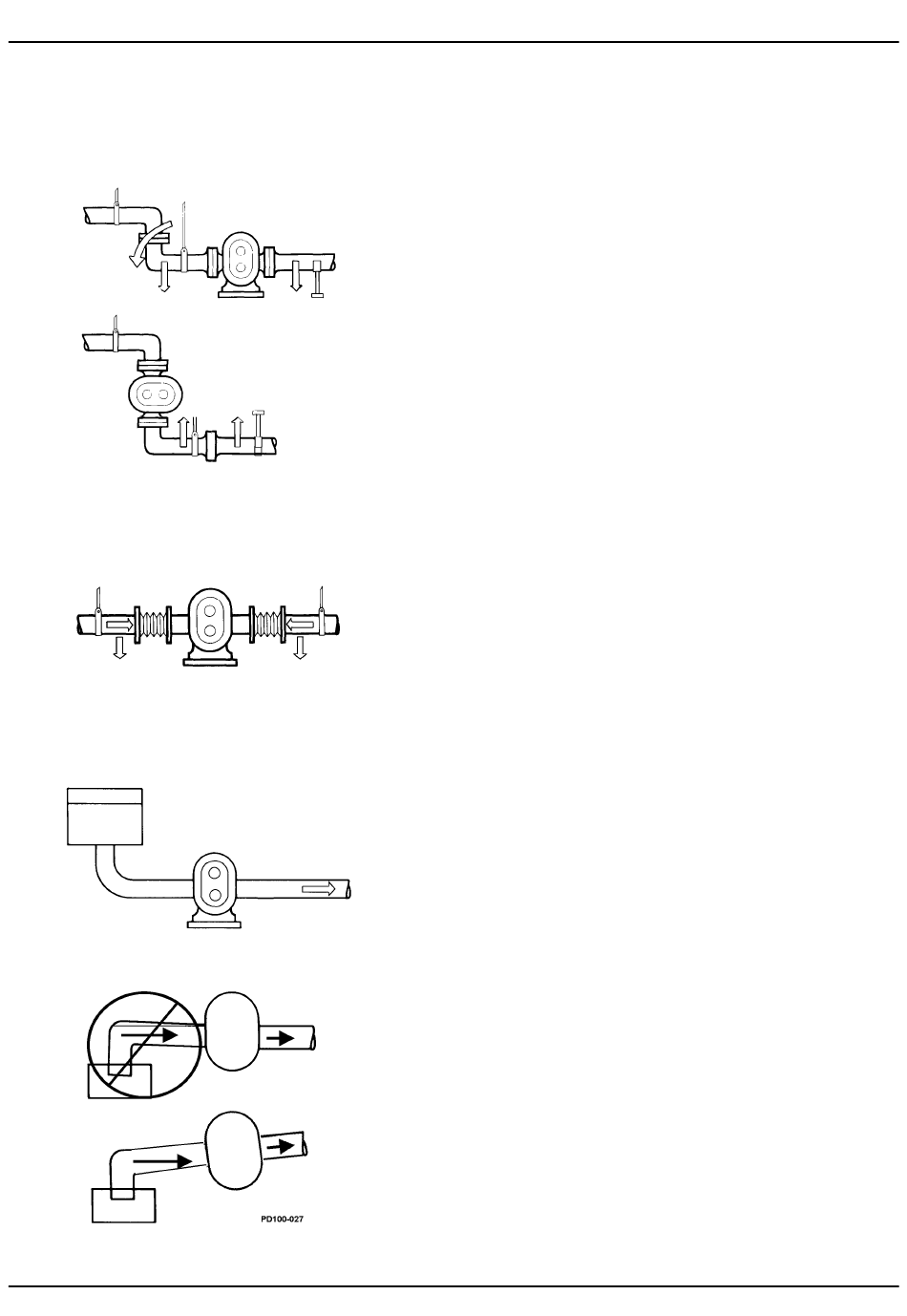

Figure 8 - Support de tuyauterie
6.2.2 Joints d'extension
Figure 9 - Raccords flexibles et supports
6.2.3 Tuyauterie d'entrée
Figure 10 - Pompe en dessous de l'alimentation
Figure 11 - Corrigez la tuyauterie pour éviter les poches
d'air d'entrée
Page 16
Afin de réduire les forces exercées sur la pompe, soutenez
indépendamment toute la tuyauterie vers la pompe avec des
crochets ou des pylônes. De telles forces pourraient engendrer
un mauvais alignement des pièces de la pompe et conduire
à une usure excessive des rotors, roulements et arbres.
Figure 8 montre les méthodes de support standards utilisées
pour soutenir indépendamment chaque tuyau en réduisant
l'effet du poids de la tuyauterie et du fluide sur la pompe.
L'extension thermique de la tuyauterie peut engendrer des forces
importantes. Utilisez des joints d'extension thermique pour
réduire ces forces sur la pompe. Les joints flexibles peuvent être
utilisés pour limiter la transmission de vibrations mécaniques.
Assurez-vous que les extrémités libres de tous les raccords
flexibles soient fixées dans le système.
Installez la pompe en dessous du niveau de liquide d'alimentation
afin de réduire l'air dans le système par aspiration immergée
(Figure 10).
Si la pompe est installée au dessus du niveau de liquide
d'alimentation, la tuyauterie côté entrée doit pencher vers la
pompe, en évitant les poches d'air dans les tuyaux (Figure 11).
95-03095 – IM-TLP/03.00 FR (11/2017)
Johnson Pump
