7. ELECTRICAL DIAGRAMS

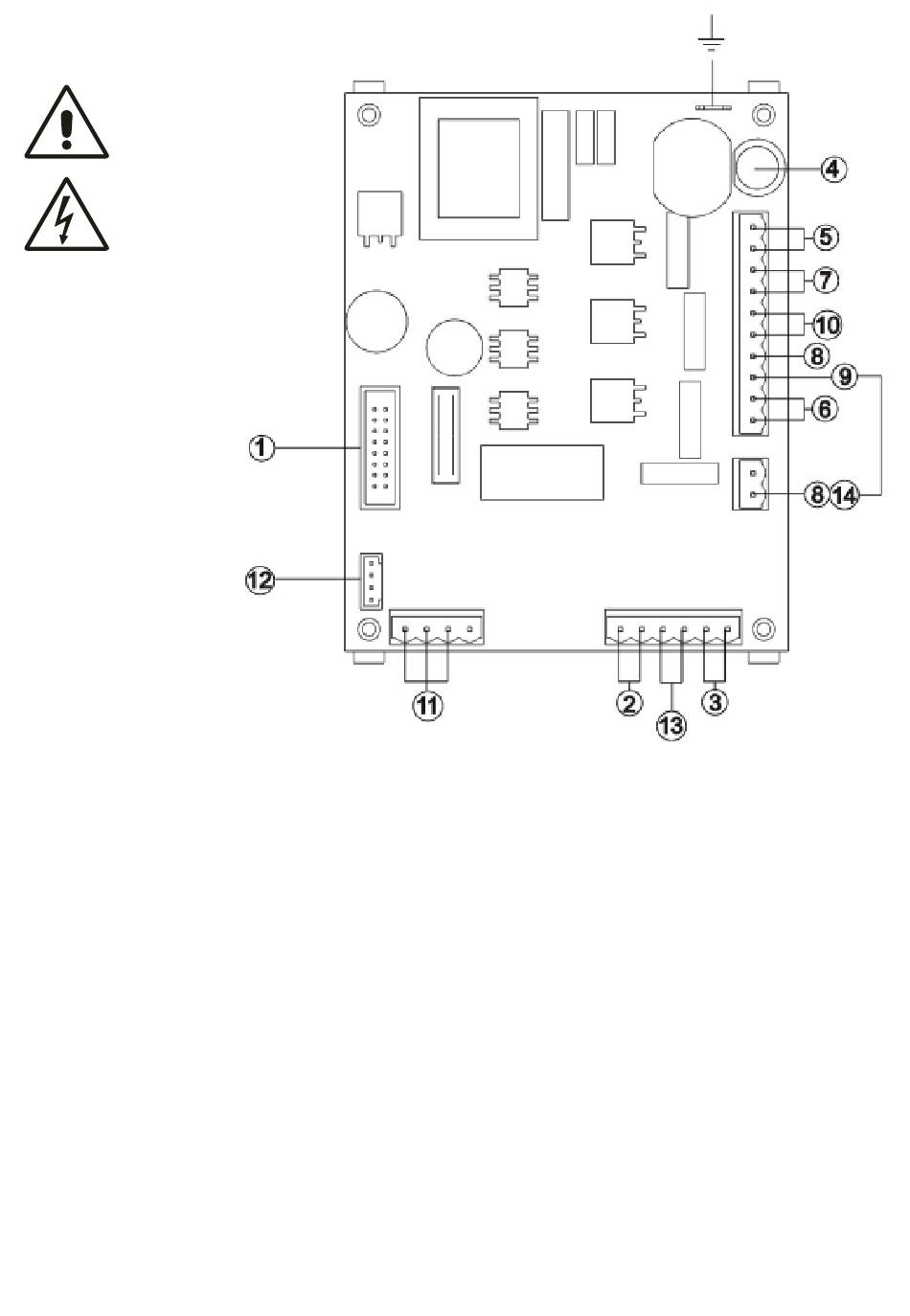

LÉGENDE DU CÂBLAGE DE LA CARTE-MÈRE
1. Tableau de bord
2. Sonde ambiante
3. Sonde de fumées rouge + bleu
4. Fusible
5. Interrupteur
6. Bougie
7. Ventilateur d'évacuation de fumées
8. Réducteur de vitesse
9. Thermostat de contact
10. Ventilateur à air
11. Contrôle du ventilateur d'évacuation de fumées blanc/rouge/noir ou bleu
12. Thermostat-Timer
13. Thermostat d'ambiance
14. Régulateur de pression
REMARQUE: Les câbles électriques de chaque composant sont équipés de con-
necteurs Jydepejsen qui sont tous munis de câbles de différentes tailles.
